1.过电压保护电路

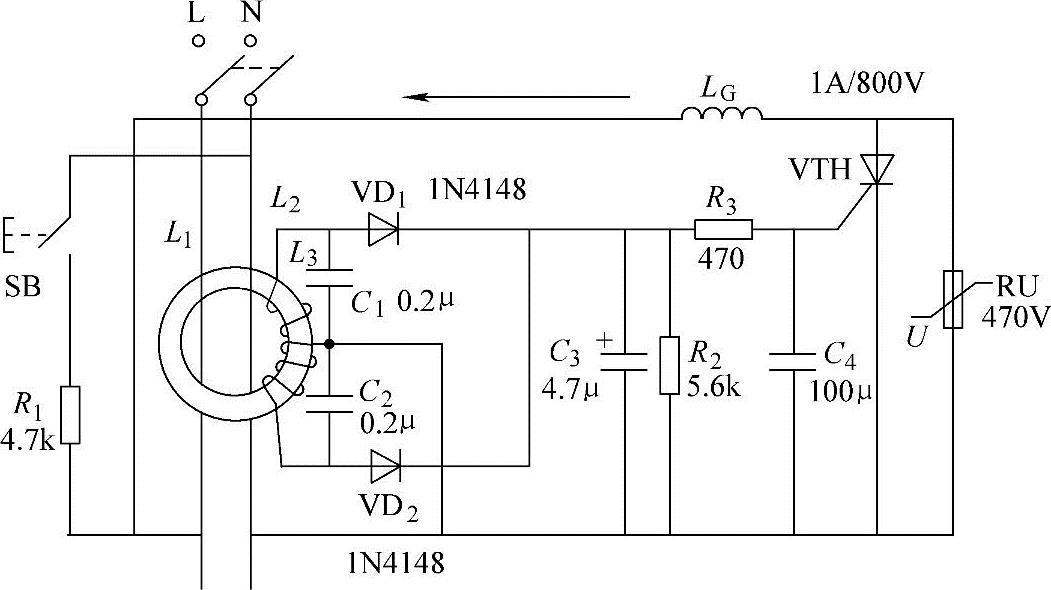

图5-57所示的电路中,在试验按钮SB和试验电阻R1构成的回路两端并联一个标称值的压敏电阻或辉光启动器的氖泡,使漏电保护器具有过电压保护功能。其原理是试验回路是跨接在电流互感器上下两端的电源的两侧,在这上边通过的电流,就相当于T的一次侧通过的剩余电流,这就模拟了人体触电或设备漏电状况,借此验证电路动作是否正常。当在SB、R1回路并联稳压管一类的元器件后,其稳压值就是过压保护动作值,一般设定为280V。当电网故障原因引起电压升高超过设定值时,稳压管很快导通,互感器一次侧出现剩余电流,二次侧感应出漏电流信号经处理放大推动执行部件脱扣器迅速动作,切断电源。
图5-57 漏电保护器
2.过载保护电路(https://www.chuimin.cn)

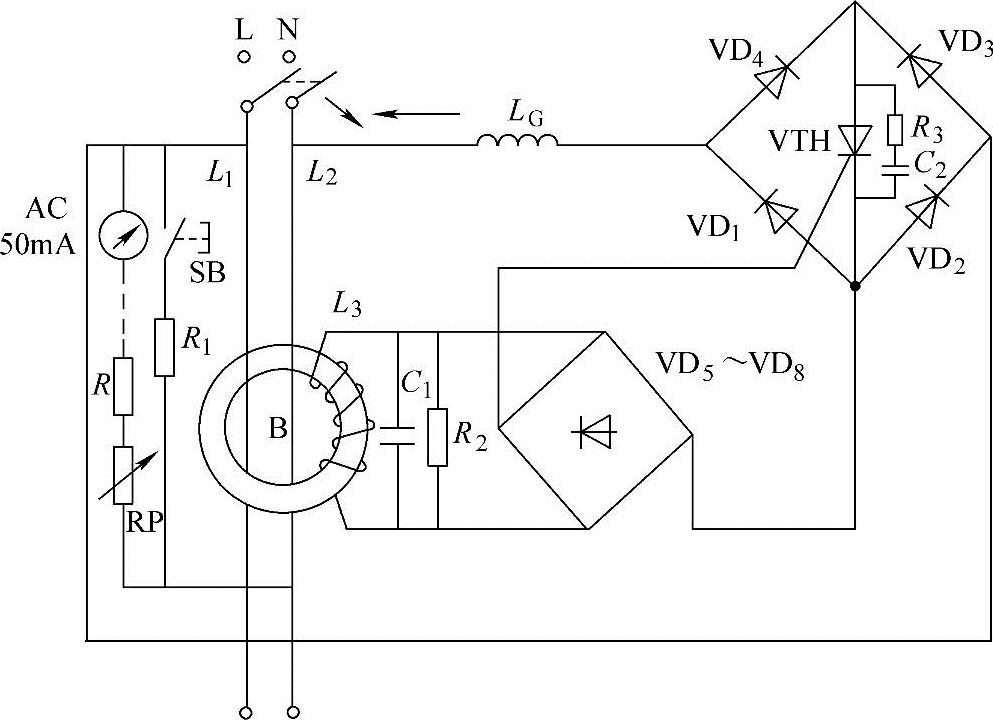

过载漏电保护器如图5-58所示,由R3、RP分压电路中检取市电的过压信号,通过触发二极管,驱动微触发晶闸管导通,使脱扣器动作。漏电保护器的过载保护用干簧管绕制的线圈LG利用剩余电流原理完成。干簧管的常开触点并接在试验按钮SB上;线圈LG串接在绕组L1上,当负载电流超过设定值时(过载设定值由LG的线径、匝数确定);干簧管的常开触点便因磁化而闭合,相当于试验按钮SB的闭合,在互感器T的一次侧产生剩余电流,二次侧信号便触发VTH导通,脱扣器动作,迅速切断电源。其电气原理与前边所讲的漏电、过电压保护动作原理相同。
图5-58所示的电路比较完整地起到了过电压、过流、过载、漏电保护作用。
图5-58 过载漏电保护器
