隔离电路的作用及构成方式
【摘要】：所谓隔离电路，就是将电路中两点隔开的电路。隔离电路可以用电阻器构成，也可以用二极管等构成。图5-52 二极管隔离电路3）由于VD1输入端A的输入电平是3V，而它的正极为0.6V，这时VD1的正极电压低于负极电压，VD1处于截止状态。5）同样的道理，在三个输入端有不同输入电平的状态下，VD2和VD3也起着与VD1一样的隔离作用。
所谓隔离电路，就是将电路中两点隔开的电路。隔离电路可以用电阻器构成，也可以用二极管等构成。
图5-52所示是二极管构成的与门电路，与门电路是数字电路中一种最基本的单元门电路。在本电路中，二极管起隔离作用。
这里假设输入端A输入高电平3V，另两个输入端B和C输入低电平0V，对这时的电路分析，说明下列几点：
1）电路中+6V的直流电压通过R加到VD1、VD2和VD3的正极，由于输入端B和C为0V，所以使VD2和VD3导通。
2）VD2导通后，在VD2上的管压降是0.6V，即与门电路的输出端F的电压为0.6V，这是低电平。VD3导通后的情况与VD2导通后的情况一样。

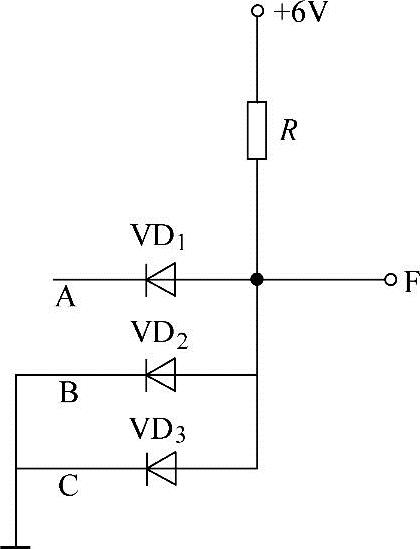

图5-52 二极管隔离电路
3）由于VD1输入端A的输入电平是3V，而它的正极（与门的输出端F）为0.6V，这时VD1的正极电压低于负极电压，VD1处于截止状态。
4）VD1截止后，它的正极与负极之间的电阻很大，相当于断开，这样输入端A上的电平保持为3V，而VD1正极上的电压保持为0.6V。显然，由于接入VD1后，使输入端A的高电平不会影响到与门输出端F上的低电平，这相当于输入端A与输出端F之间隔离，这就是VD1的隔离作用。
5）同样的道理，在三个输入端有不同输入电平的状态下，VD2和VD3也起着与VD1一样的隔离作用。
