简单易懂的限幅电路设计原理
【摘要】：二极管最基本的工作状态是导通和截止两种，利用这一特性可以构成限幅电路。常用的限幅电路主要有二极管限幅电路，这种电路比较简单，限幅值不是很大；稳压管限幅电路，这种电路比较简单，选取不同稳压值的稳压管，可以达到准确的限幅值。稳压管限幅电路分析：由于稳压管工作再反向击穿状态，负半周信号时稳压管不工作。
二极管最基本的工作状态是导通和截止两种，利用这一特性可以构成限幅电路。所谓限幅电路就是限制电路中某一点的信号幅度大小，在信号幅度大到一定程度时，不让信号的幅度再增大，当信号的幅度没有达到限幅的幅度时，限幅电路则不工作，具有这种功能的电路称为限幅电路，利用二极管来完成这一功能的电路称为二极管限幅电路。
常用的限幅电路主要有二极管限幅电路，这种电路比较简单，限幅值不是很大；稳压管限幅电路，这种电路比较简单，选取不同稳压值的稳压管（VS），可以达到准确的限幅值。

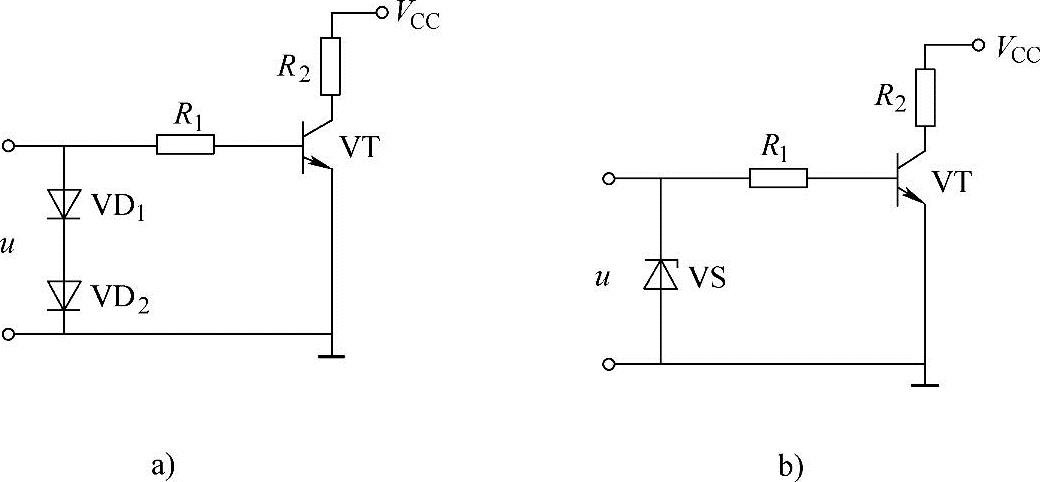

如图5-51a所示是二极管限幅电路，图5-51b是利用稳压管的限幅电路，其限幅原理分析如下：
图5-51 限幅电路
a）二极管限幅 b）稳压管限幅
二极管限幅电路工作原理分析：当信号u幅度比较小时，限幅电路不工作；当信号幅度比较大时，限幅电路工作，将信号幅度进行限制。
当交流信号正半周幅度很大时，交流信号的正半周幅度加上直流电压已超过VD1、VD2的正向导通的电压值，如果每个二极管的导通电压是0.6V，则两个二极管的导通电压是1.2V。二极管导通后的管压降是基本不变，加在VT基极上的最大电压为1.2V，所以交流信号正半周超出部分被去掉（限制），其超出部分信号其实降在电路中的电阻R1上。
稳压管限幅电路分析：由于稳压管工作再反向击穿状态，负半周信号时稳压管不工作。当信号正半周信号较大时，稳压管击穿，稳定在稳压管的额定值，起到限幅的作用。
