由于半波整流,电源利用率低,效果差,电路简单,这里从略。主要介绍单相全波整流电路的参数计算。
如图8-13a所示。已知变压器二次电压。
例:计算电路下述参数的大小。
1)输出电压平均值UO(AV);
2)输出电压的脉动系数S;
3)二极管的平均电流ID(AV);
4)二极管最大反向峰值电压URM。
解:
1)输出电压平均值UO(AV)
UO(AV)为半波整流输出电压平均值的两倍,即

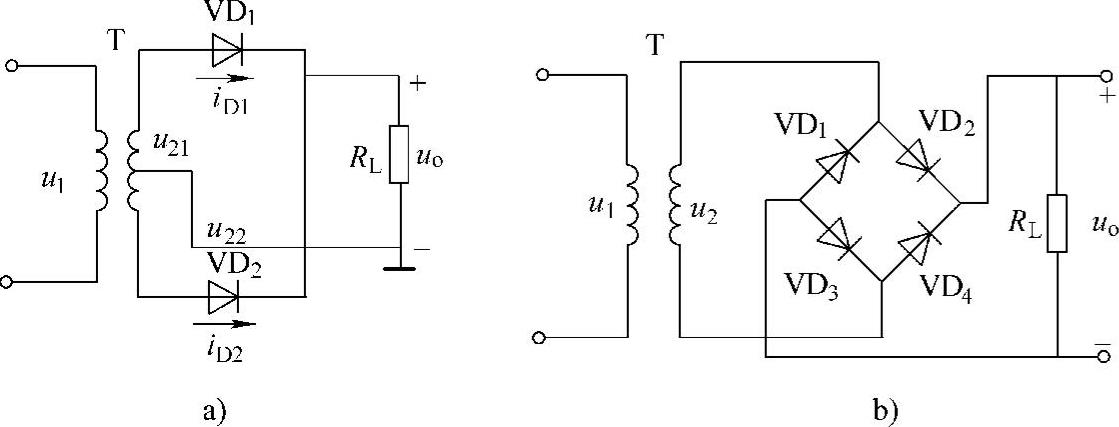

图8-13 全波整流电路
a)全波整流 b)桥式整流(https://www.chuimin.cn)
2)输出电压脉动系数S:
对电路输出电压用傅里叶级数分解,可得
式中,基波峰值为,于是脉动系数S为
与半波整流电路的脉动系数S=1.57相比减小了很多。
3)二极管平均电流ID(AV):
由电路可知,二极管VD1、VD2在一个周期内轮流导通,即上半周VD1导通,下半周VD2导通,因此每个二极管中流过的平均电流是输出负载电流平均值的一半,即ID(AV)为
4)二极管最大反向峰值电压URM:
由于全波整流变压器二次侧为中心抽头的结构对称,且u21=u22,因此截止的二极管将承受u21和u22电压的总和,即截止二极管承受的反向峰值电压URM应为
图8-13b桥式整流属于全波整流,与a计算方法完全一样,不同之处是处于截止的二极管承受的反向峰值电压是二次电压u2的最高电压。
