工作原理分析：推动级VT1保证输出功率足够大
【摘要】：VT1为推动级，以保证有足够的功率推动输出管VT4、VT5，使电路具有可能大的输出功率。电路中R1主要用来调整VT1的静态工作点电流IC1，并使B点直流电位达到VCC/2，推动VT2、VT3两基极间直流电压，使VT2～VT5建立合适的静态工作点，刚好能克服交越失真。
VT1为推动级，以保证有足够的功率推动输出管VT4、VT5，使电路具有可能大的输出功率。R1、R2是VT1的分压式偏置电阻；R3、R4既是VT1的集电极电阻，又是VT2和VT3的偏置电阻。R7、R8是将复合管VT2、VT3的穿透电流分流，不让全部流入VT4、VT5的基极，以减小总的穿透电流，提高温度稳定性。R9、R10是用来得到电流负反馈使电路更加稳定。R3、R4串连支路是避免交越失真。
1.静态分析

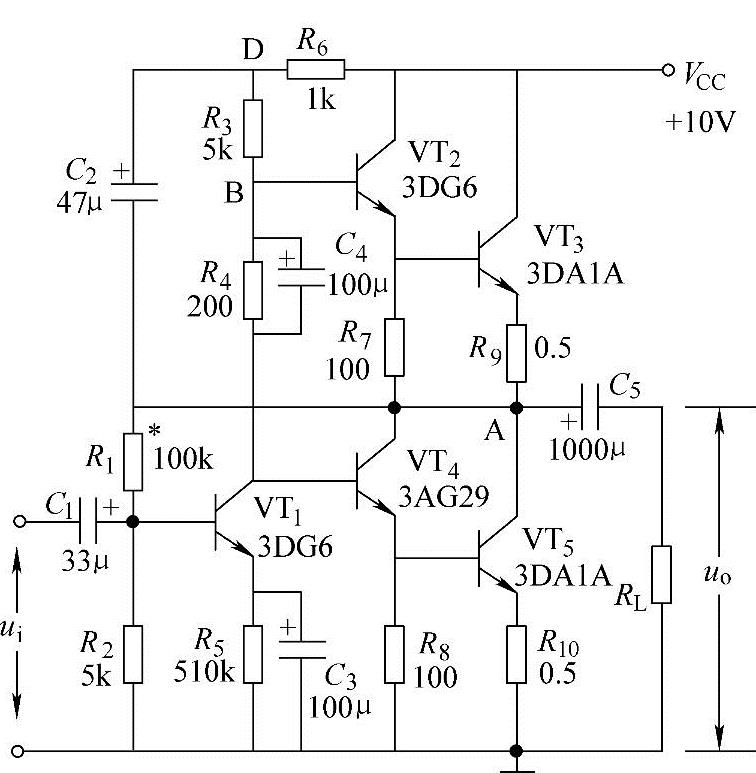

图5-29 互补对称功率放大电路
为了克服交越失真，必须建立一个合适的静态工作点。一般采用动态调试静态工作点的方法。电路中R1主要用来调整VT1的静态工作点电流IC1，并使B点直流电位达到VCC/2，推动VT2、VT3两基极间直流电压，使VT2～VT5建立合适的静态工作点，刚好能克服交越失真。
2.动态分析
加入正弦信号ui到VT1基极，VT1的输出电压分别送到VT2、VT4的基极，去推动两个输出管轮流工作。
当ui为负半周时，VT1反相输出正信号，使复合管VT2、VT3和VT4、VT5导通，输出电流由电源VCC→VT3→R9→C5→RL→VCC的负极，构成通路向RL供电，同时向C5充电。此时在输出端得到半个输出波形。
当ui为正半周时，VT1输出负信号，使复合管VT4、VT5导通，输出电流由C5正极→VT4→VT5→RL→C5的负极。这时，C5放电维持负半周电流，在输出端得到负半周的输出信号。如此周而复始就在负载RL上得到一个完整的正弦波。
为了解决交越失真问题，利用R4上的直流电压，供给VT2、VT4基极与射极之间合适的正向偏压，取消出输出波形的交越失真。R1（可调电阻）既是VT1的偏置电阻，又是直流负反馈电阻，以稳定其工作点，同时对输出信号形成电压并联负反馈，使放大电路稳定，改善输出波形。
为了保证有足够的基极电流推动两个复合管使其充分导电，采用C2、R6组成的自举电路，使VD>VCC，提高了正半周的输出幅度。
