1.对称三相电动势瞬时值表达式
eA=Emsinωt
eB=Emsin(ωt-120°) (5-12)
eC=Emsin(ωt+120°)
eA+eB+eC=0

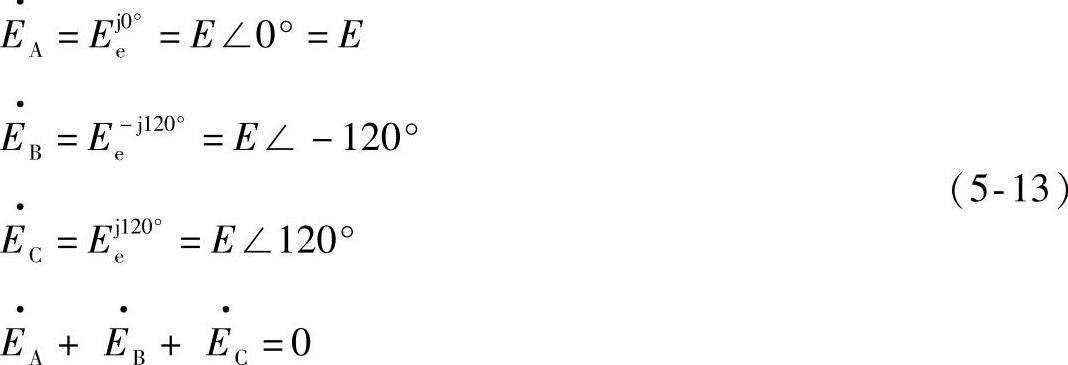

2.相量表达式
由上可见,对称三相电动势的特点是幅值相等、频率相同和相位互差120°,如图5-8、图5-9所示。

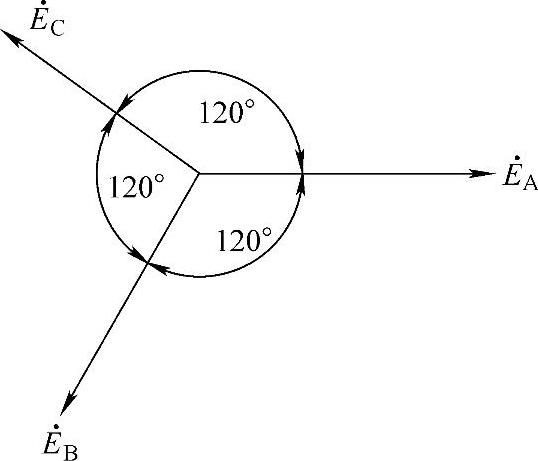

图5-8 相量图

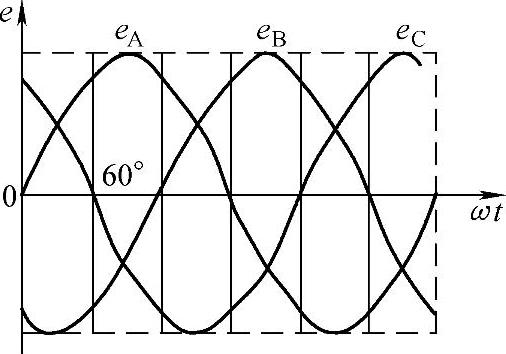

图5-9 波形图
3.三相电源的联结
(1)星形联结

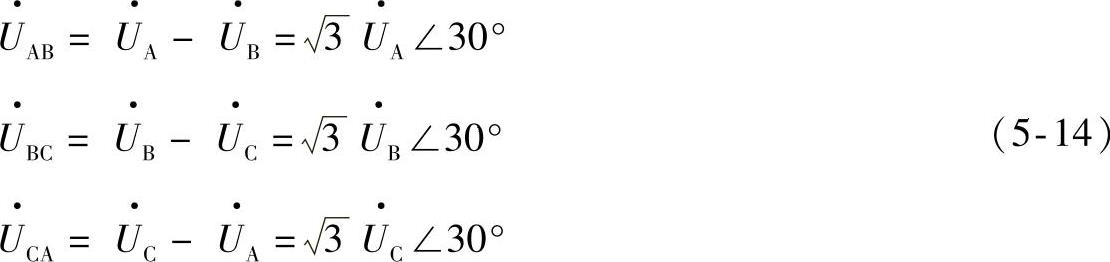

三相电源联结成星形时,线电压UL等于相电压Uφ的倍,且超前于相应相电位30°角,即
(2)三角形联结
三相电源联结成三角形时,线电压等于相电压,即
UL=Uφ
4.三相负载的联结
(1)星形联结
三相对称负载联结成星形时,线电压等于相电压的倍,即
,且线电压超前于相电压30°,如
。线电流和相电流相等,即,三相对称负载接成星形时,中线电流为零,所以可去掉中线变成三相三线制。
三相不对称负载联结成星形时,如果有中线(即三相四线制时),中性点之间的电压U00=0V,但仍有这一关系,中线电流I0不等于零;如果无中线,中性点间电压U00≠0,则不存在
这一关系。(https://www.chuimin.cn)
(2)三角形联结
三相对称负载三角形联结时,线电压等于相电压,线电流等于倍的相电流,即
三相不对称负载三角形联结时
5.三相功率
三相不对称负载总功率等于三相功率之和,即
P=PU+PV+PW=UUIUcosφU+UVIVcosφV+UWIWcosφW (5-15)
三相对称负载的总功率
P=3Pφ=UφIφcosφ (5-16)
负载是星形联结时
负载是三角形联结时
所以
P=3Pφ=UφIφcosφ (5-19)
式中 φ——相电压与相电流之间的相位差(即阻抗角)。
三相无功功率
三相视在功率
