宽带路由器实现多台计算机共享上网的工作原理
【摘要】：宽带路由器的工作原理与上面的代理服务器类似，是实现多台计算机共享上网的网络设备。当局域网内有了宽带路由器后，就可以省去设置代理服务器，而且能够省掉一台计算机。另外，宽带路由器一般采用地址映射方式共享上网，所以网络内用户端和应用程序均无需任何设置。图3-31 单独用宽带路由器连接四 台以下计算机的网络结构图方案结构图及实现。
宽带路由器的工作原理与上面的代理服务器类似，是实现多台计算机共享上网的网络设备。当局域网内有了宽带路由器后，就可以省去设置代理服务器，而且能够省掉一台计算机。
方案配置和管理简单。大多数宽带路由器都提供全中文的Web配置界面，设置简单方便。另外，宽带路由器一般采用地址映射方式共享上网，所以网络内用户端和应用程序均无需任何设置。运行稳定，故障恢复容易。使用硬件的路由器，其最大的好处在于不必使用一台计算机作为服务器，发生软硬件故障的概率大大降低，大大提高了交换端口或共享端口的稳定性。许多宽带路由器本身都提供若干交换端口，既可用于直接连接计算机，也可连接其他集线设备，实现端口扩展。

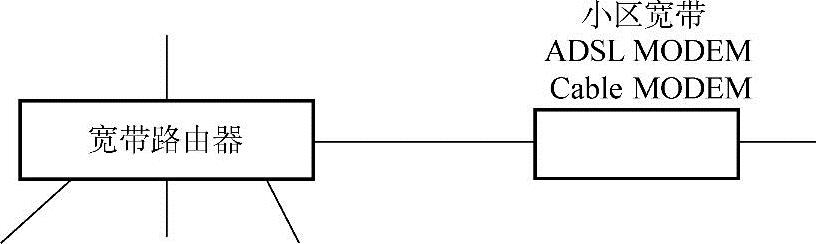

图3-31 单独用宽带路由器连接四 台以下计算机的网络结构图
方案结构图及实现。当采用宽带路由器共享Internet接网络内的所有计算机均只需安装一块网卡，并通过双绞线连接至集线设备，不再需要ICS主机或代理服务器。
目前市场上的宽带路由器品牌很多，不过多数宽带路由器都有一共同特性，就是在代理计算机上网的同时，还集成了4口10/100Mbit/s的集线器或交换机功能，当网络内的计算机少于四台时，可以直接将计算机连接在宽带路由器的以太网端口，根本无须另行购置集线器，如图3-31所示。
路由器的以太网端口，可以成倍地扩展端口数量。结构图如图3-32所示。

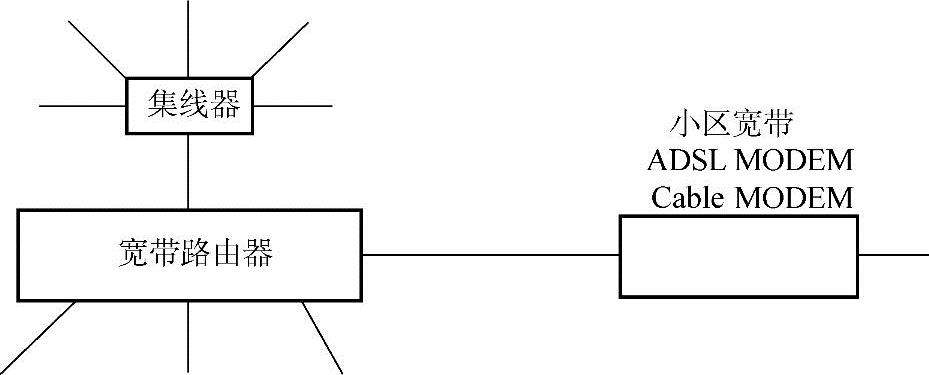

图3-32 用宽带路由器和集线器扩展的网络结构图
