如何制作照明平面图及注意事项
【摘要】：式中 a——某场所同类型照明器具的套数，通常在一张平面图中各类型灯分别标注；b——灯具类型代号，可以查阅施工图册或产品样本；c——照明器内安装灯泡或灯管数量，通常一个或一根可以不表示；d——每个灯泡或灯管的功率瓦数；e——照明器具底部距本层楼地面的安装高度；f——安装方式代号，灯具安装方式f如表3-2所示。
在照明平面图上需要表达的内容主要有：电源进线位置，导线根数、敷设方式，灯具位置、型号及安装方式，各种用电设备的位置等，如图3-25所示。
图3-23 相同电路的简化图
a）直流稳压电源 b）简化标记

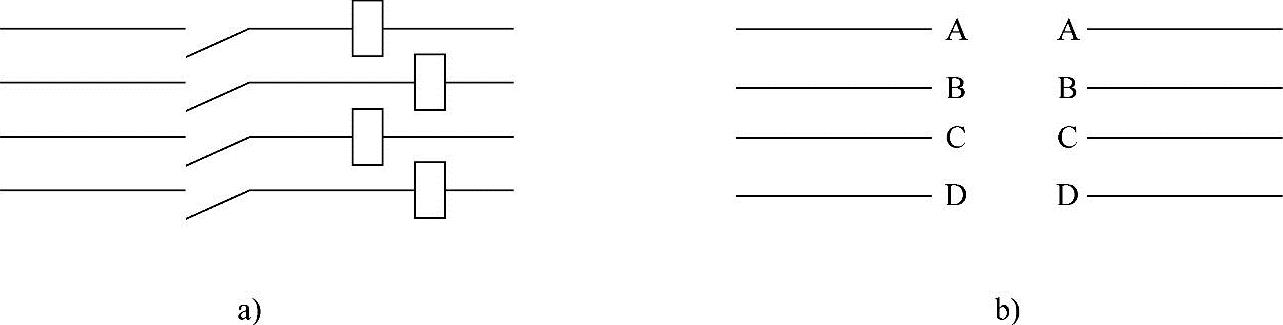

图3-24 中断线的画法

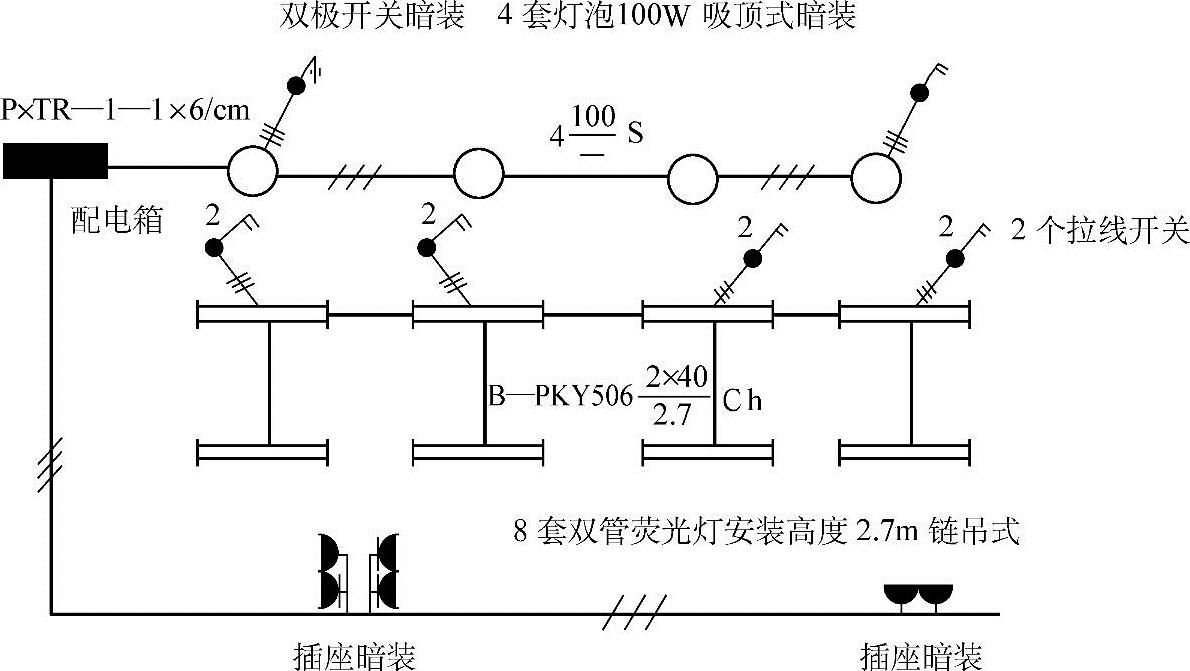

图3-25 照明平面图
照明器具在平面图上表示的方法往往用图形符号加文字标注。灯具的一般符号是一个圆，单管荧光灯的符号是“工”，插座符号内涂黑表示嵌入墙内安装。图形符号见国标GB/T 4728。
为了在照明平面图上表示出不同的灯，经常是将一般符号加以变化来表示，比如将圆圈下部涂黑表示壁灯，圆圈中画“×”表示信号灯，对同一类型的灯具标注。照明开关将一般符号上加以短线表示扳把开关，两短线表示双联。n个短线表示n联开关。t表示延时开关，小圆圈两边出线表示双控，加一个箭头表示拉线开关等。在照明平面图中，文字标注主要是照明器具的种类、安装数量、灯泡的功率、安装方式、安装高度等。具体表达式为
此表达式不是数学计算公式。
式中 a——某场所同类型照明器具的套数，通常在一张平面图中各类型灯分别标注；
b——灯具类型代号，可以查阅施工图册或产品样本；
c——照明器内安装灯泡或灯管数量，通常一个或一根可以不表示；
d——每个灯泡或灯管的功率瓦数（W）；
e——照明器具底部距本层楼地面的安装高度（m）；
f——安装方式代号，灯具安装方式f如表3-2所示。

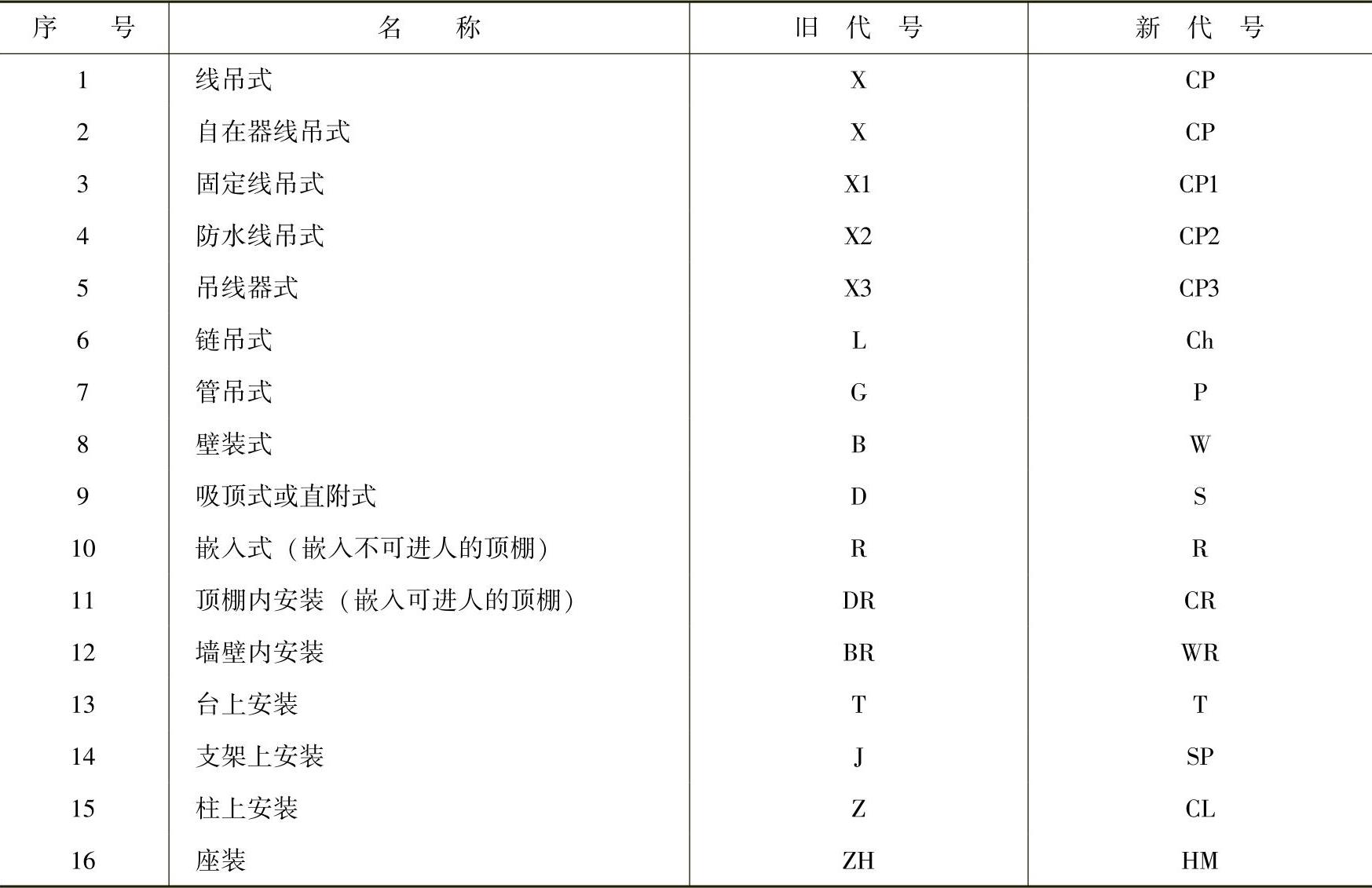

表3-2 灯具安装方式的标注文字新旧符号对照表
