ST16示波器的面板设计需具时代感和艺术感染力
【摘要】：面板的构图、布局、色彩、机制的处理应给出强烈的艺术感染力，具有时代感，与整个装置的风格协调一致。ST16示波器面板的造型设计如图3-18所示。1）具有速认性，面板上的标志、刻度、文字、符号、显示必须清晰，简明易懂。3）面板上的表头、显示器、度盘，应垂直于站或坐姿操作者的视线，避免仰视或俯视，以免造成读数误差。8）面板上的元器件布置应当均匀、和谐、整齐、美观。面板颜色与机箱颜色配合既协调一致又显著突出。
面板是电子产品上用来安装、显示、控制等用途的结构件，是人—机信息传递和交换的桥梁，是人—机“对话”的窗口。其设计制作的好坏，对整个装置的使用效果和艺术效果影响很大。面板的构图、布局、色彩、机制的处理应给出强烈的艺术感染力，具有时代感，与整个装置的风格协调一致。ST16示波器面板的造型设计如图3-18所示。
1）具有速认性，面板上的标志、刻度、文字、符号、显示必须清晰，简明易懂。
2）面板设计布局应便于安装、操作和维修。
3）面板上的表头、显示器、度盘，应垂直于站或坐姿操作者的视线，避免仰视或俯视，以免造成读数误差。
4）表头、显示器件的安装定位和与之相关的开关、旋钮等操作元件应上下一一对应，从左至右，符合操作读数的顺序。
5）面板上不同内容，用不同颜色线条划分区域，使之便于操作。
6）指示灯尽量选用同一型号，便于更换。不同颜色的灯泡表示不同含义：红色表示电源接通；绿色表示机器正常运行；黄色表示警告，参数已到极限。
7）面板有前、后之分，前面板上安装操作、指示元器件，如电源开关、指示灯、仪表、选择开关、调节旋钮、输入和输出插座、接线柱等。后面板上安装和外部连接的器件，如电源进线插座、与相关设备连接的输入输出装置、熔体盒、接地端子等，后面板上还应开设通风散热孔。
8）面板上的元器件布置应当均匀、和谐、整齐、美观。面板颜色与机箱颜色配合既协调一致又显著突出。

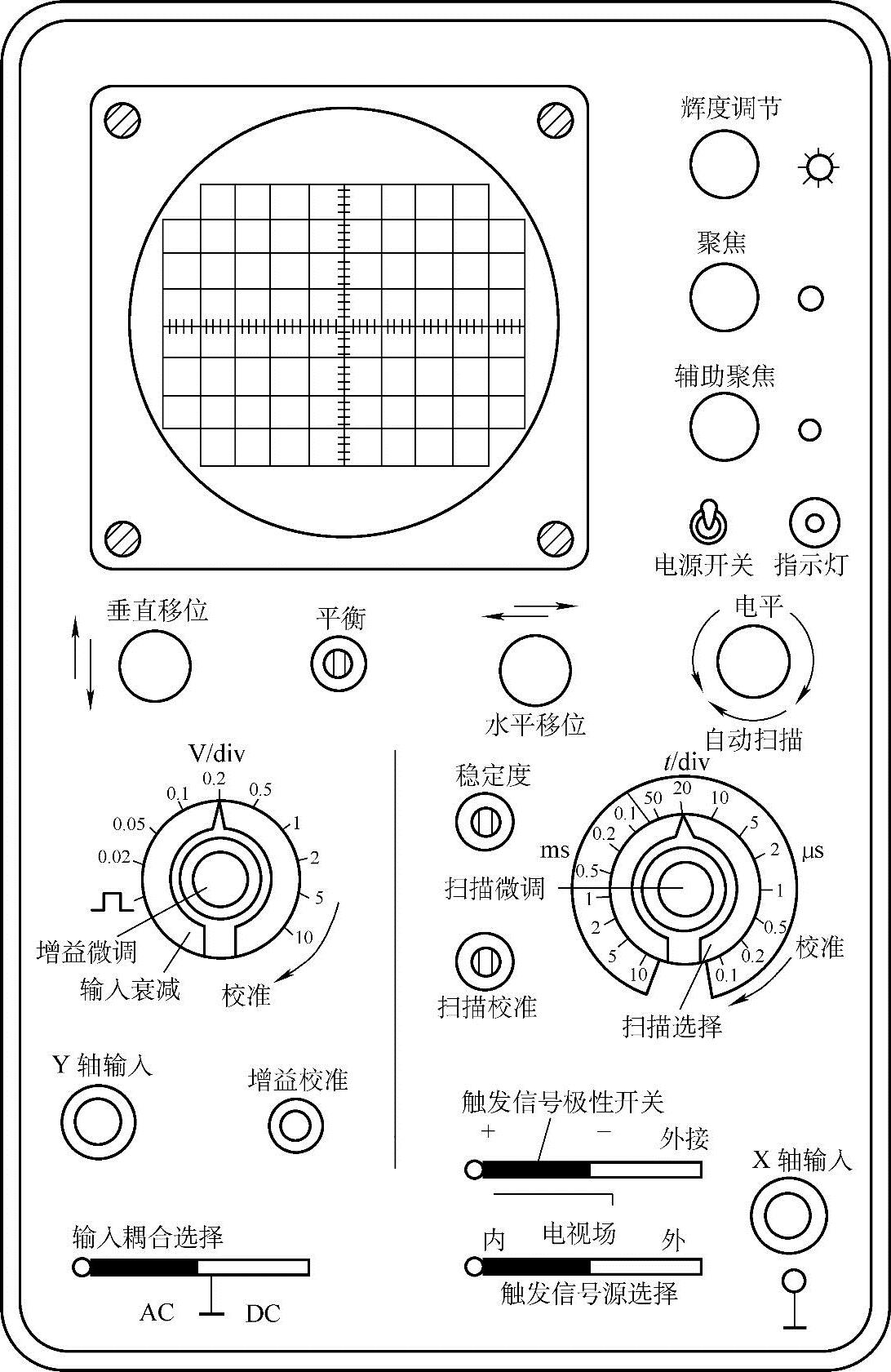

图3-18 ST16示波器面板图
