如何绘制合理的接线图？

2023-06-28 理论教育版权反馈

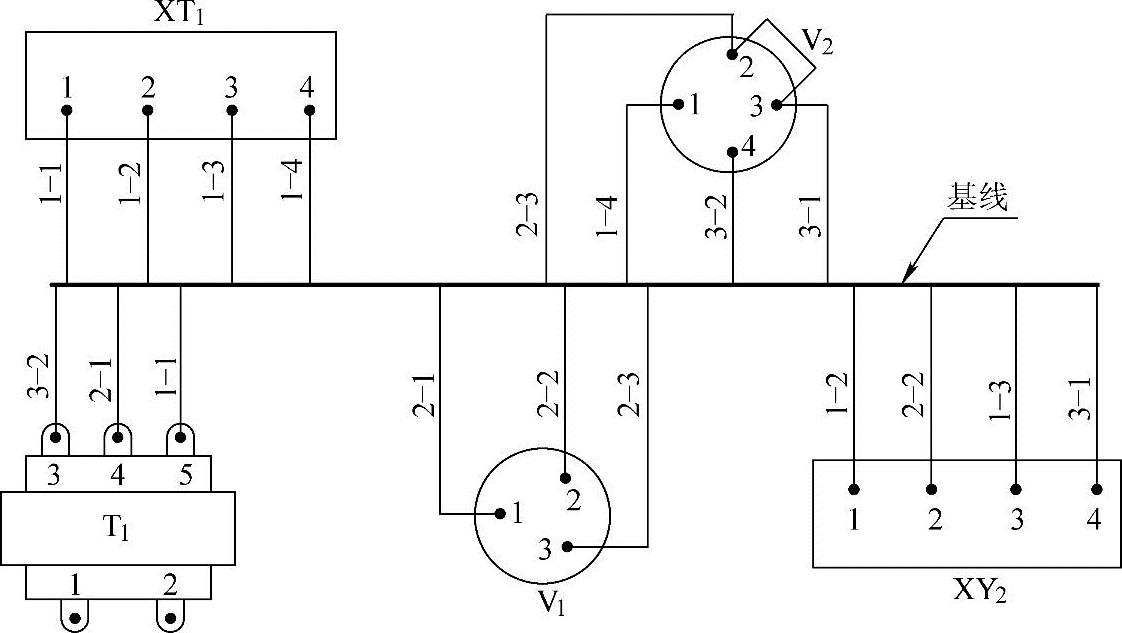

【摘要】：接线图绘制的方法有多种，应根据产品的应用场合不同，线路的复杂程度不同，合理选择接线图的绘制方法。5）编制接线表，完成全图。图3-7 直接式接线图基线式接线图将图上各端点引出的导线，束成一条称为“基线”的直线上，这种接线方式的图，叫做基线图。基线一般画在各元器件的中间。用基线式接线图的产品，其内部排列整齐，固定方便、牢固，防振。干线图的优点同于基线图。能近似反映出设备内部电路的连线情况，比基线图直观易读。

接线图绘制的方法有多种，应根据产品的应用场合不同，线路的复杂程度不同，合理选择接线图的绘制方法。接线图常用直接式、基线式、干线式和表格式等。

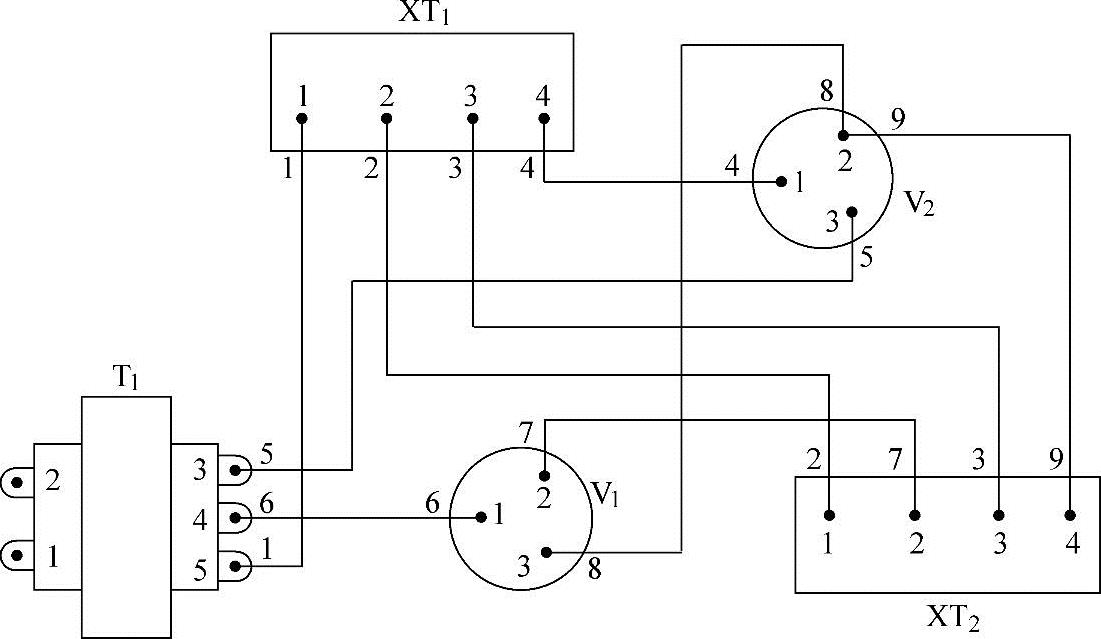

（1）直接式接线图

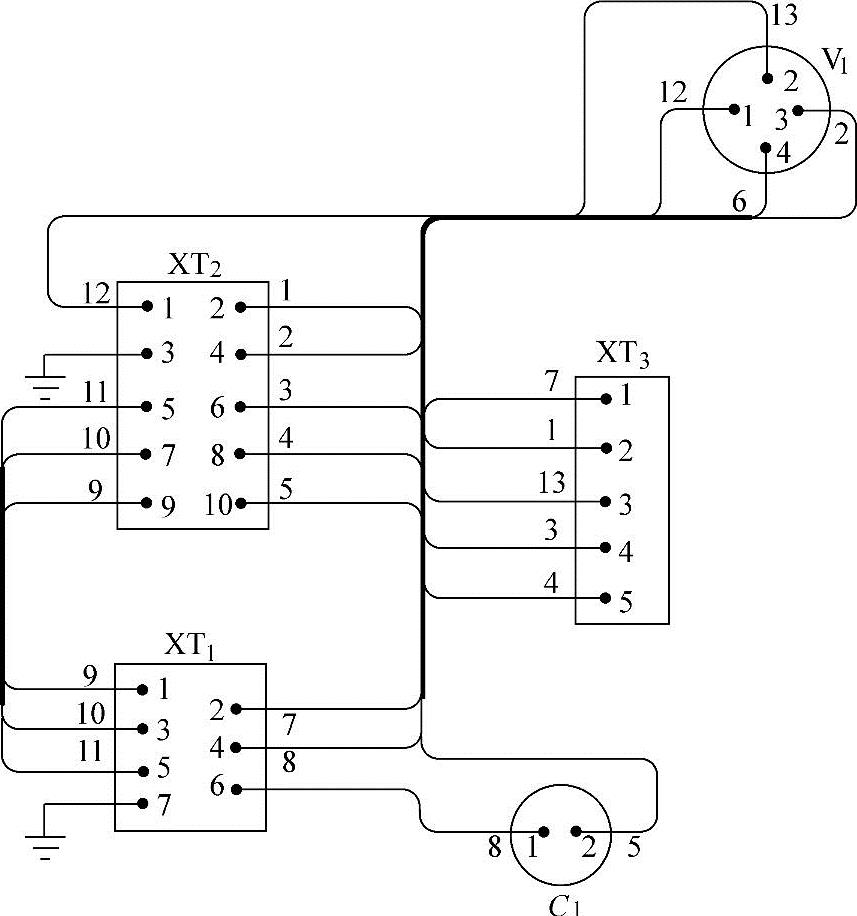

因直接式接线图能使读者直接在图上看到每一条线的来龙去脉，且有用线短和易于检查线路等优点，所以在设计工作中非常有用。一般用于不太复杂的电路中。

绘制直接式接线图的步骤：

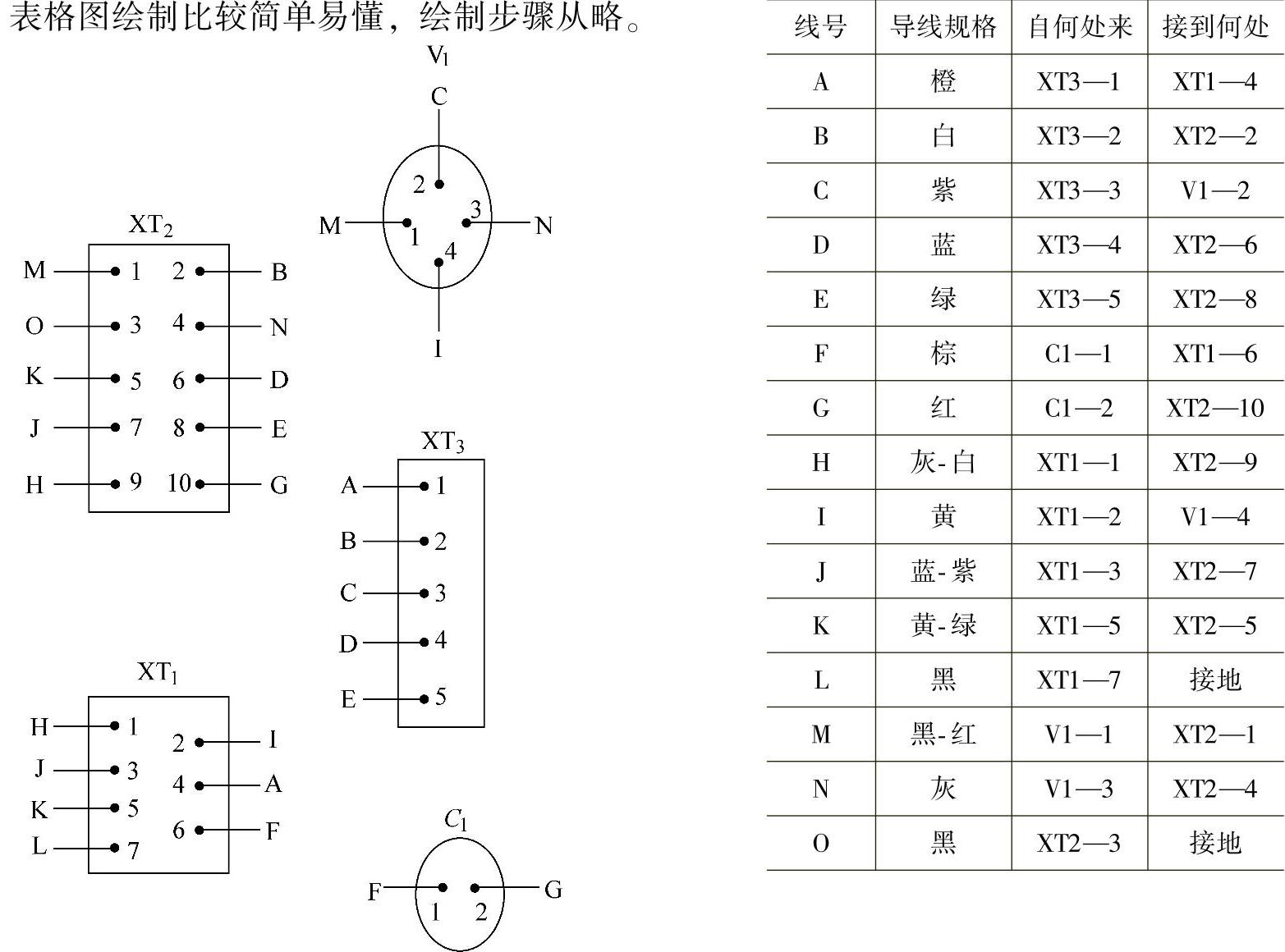

1）按照各元器件在设备中的位置，画出元器件的外形图和端点接头，如图3-7所示。

2）将各元器件文字符号及数字标注在外形图及接头上。

3）根据电路原理图中各元器件间的关系进行连线。

4）编写线号。

5）编制接线表，完成全图。
