如何正确绘制电路接线图？
【摘要】：电路的接线工作，一般是在设备的内部或背面进行，应按以下要求进行：1）接线图按图例结构方式绘制。2）接线图上的元器件，应按照它们在设备中的真实位置，画出元器件的外形图和接头。4）与接线无关的元器件，一律省略不予画出。表3-1 接线表6）为了便于焊接和检修，必须对图中每一根导线进行编号，编号方法常用顺序法，即按接线的先后顺序进行编号。8）在接线面背后的元器件或导线，绘制时应以虚线表示。
电路的接线工作，一般是在设备的内部或背面进行，应按以下要求进行：
1）接线图按图例结构方式绘制。焊接元件以图形符号表示，导线和电缆线用单线绘制。
2）接线图上的元器件，应按照它们在设备中的真实位置，画出元器件的外形图和接头。
3）图上各元器件的接头和引脚，必须进行编号，编号方法是从设备背面按照顺时针方向顺序进行编号。
4）与接线无关的元器件，一律省略不予画出。
5）对于复杂产品的接线图，导线的走线位置和连接关系不一定在图中全部画出，可以采用接线表的方式列出导线的走向，以及导线牌号、截面积（或直径）、颜色和预定长度等，见表3-1。

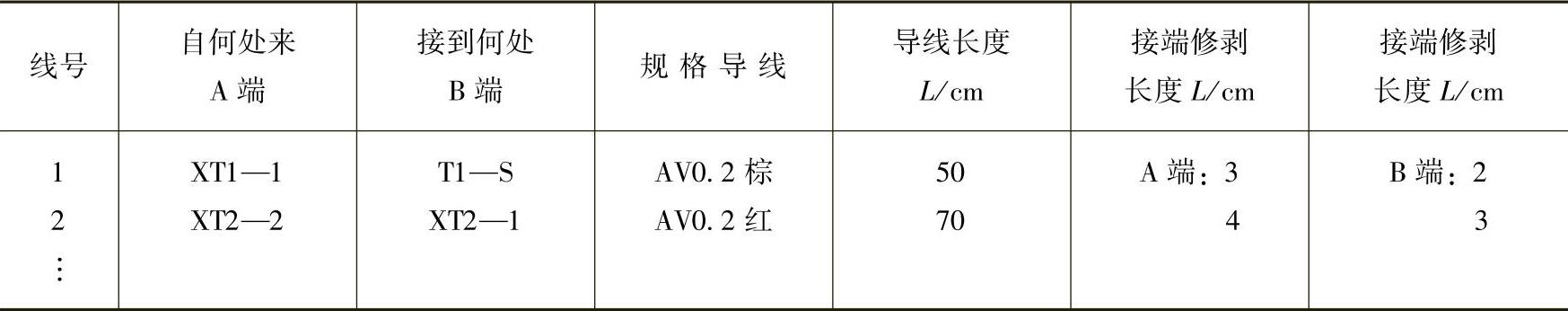

表3-1 接线表
6）为了便于焊接和检修，必须对图中每一根导线进行编号，编号方法常用顺序法，即按接线的先后顺序进行编号。每一根导线两端共用一个编号，分别标注在两端接头管上。如图3-6所示。
7）如图中采用多芯电缆时，应标出电缆型号、芯线数量、面积、实用芯线数和电缆编号以及每根芯线的编号、名称、来处和去处等。
8）在接线面背后的元器件或导线，绘制时应以虚线表示。
9）在接线面上，某些导线，元器件或元器件的接线处被彼此遮盖时，可移动或适当延长被遮盖导线、元器件或元器件接线处，使其在图中能明显表示出来。
10）在一个接线面上，有个别元器件的接线关系不能清楚表达时，可采用辅助视图（如剖视图、局部视图、按箭头方向视图）来说明，并在视图旁加以说明。
图3-6 顺序编号法
