液晶是指在某一个温度范围内兼有液体和晶体特性的物质。液晶不是三态（液态、固态、气态），而是物质的第四态。液晶对电场、磁场、光线、温度的作用相当敏感，利用此特性将它们转换为可视信号，这就是液晶显示器的原理。

1.液晶显示器的结构

液晶显示器的结构如图2-28所示。它是由两块导电玻璃支持一个液晶层，封装成一个扁平盒而构成最基本的液晶显示器。其两块玻璃的间距为6～7μm，四周用环氧树脂密封，中间注入液晶后抽成真空。根据需要可在导电玻璃外侧贴上偏振片。

图2-28 液晶显示器的结构

2.常用液晶显示器种类

1）数码管液晶显示器的型号有EDC004、EDC006、EDC031、EDS801、EDS803、EDS808、EDS811、EDS815等。

2）点阵式字符液晶显示器的型号有EDM1602A/B、EDM1604A/B、EDM2002A/B、EDM2004A/B、TM161A/B/F、TM164A、TM201A、TM202A、TM204A、TM241A、TM242A、TM402A、TM404A、TM10032A、TM12232A、TM12864A、TM24064A、TM2d064B等。

3）点阵式图形液晶显示器的型号有EDM10032、EDM12232A、EDM12816B、EDM12832A、EDM12864B、EDM24064A等。

4）中国台湾省生产的PVG系列液晶显示器的型号有PVG120602BYL、PVG121202BYE、PVG190602BYL、PVG240602AYL等。

5）日本生产的TFT彩色点阵液晶显示器的型号有LM64P11（单色）、LM64183P（单色）、LM32C06Z（彩色）、LM64C152（彩色）、LQ9D021（彩色）、LQ10D321（彩色）等。

3.液晶显示器的特点

1）液晶显示器具有寿命长、无辐射污染、能长期正常工作等优点。

2）液晶显示器的液晶本身不会发光，而是靠外界光的不同反射和透射形成不同的对比度来达到显示的目的。外界光越强，显示内容也越清晰。这种显示更适合于人眼视觉，不易引起眼睛的疲劳。

3）液晶显示器工作电压一般为2～3V，所需的电流也只有几微安，属于μW/cm²的低功耗量级，因此它是低电压、低功率显示器件，与阴极射线管（CRT）显示器相比，可减少相当多的功耗。

4）液晶无色，采用滤色膜便可实现彩色化，能重现电视的彩色画面，在视频领域有着广阔的发展前途。

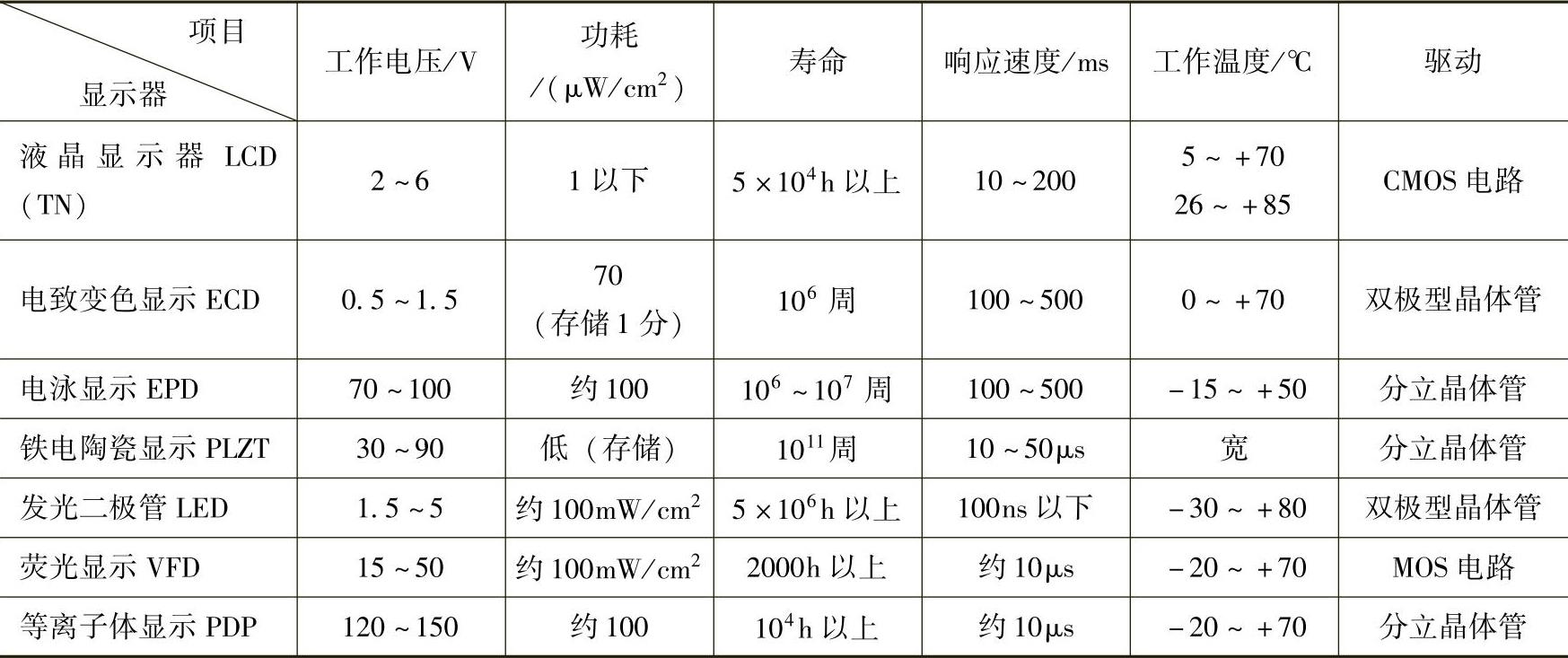

几种显示器的比较如表2-11所示。

表2-11 几种显示器的比较
