电子显示器：LED点阵和液晶解析
【摘要】：电子显示器可分为主动发光型和非主动发光型。LED点阵式显示器是由发光二极管作像素按照行与列的结构做成的，而液晶显示器本身不会发光，借助于信息调制外光源进行显示的。本节主要介绍LED点阵式显示器和液晶显示器。LED点阵式显示器的发光颜色有绿、红、橙、黄等多种颜色。LED点阵式显示器具有焊点少、连接少等特点。典型产品为P2057A和P2157A。图2-27c为LED点阵式显示器的内部结构。
电子显示器可分为主动发光型和非主动发光型。显像管（CRT）是利用信息来调制各像素的发光亮度和颜色进行直接显示的。LED点阵式显示器是由发光二极管作像素按照行与列的结构做成的，而液晶显示器（LCD）本身不会发光，借助于信息调制外光源进行显示的。前者属于主动型，后者属于非主动型（被动型）。本节主要介绍LED点阵式显示器和液晶显示器。
LED点阵式显示器有单色LED和彩色LED之分。LED点阵式显示器的发光颜色有绿、红、橙、黄等多种颜色。LED点阵式显示器具有焊点少、连接少等特点。
LED点阵式显示器根据其内部发光二极管尺寸的大小，数量的多少及发光强度、颜色等的不同可分为多种规格。典型产品为P2057A和P2157A。ϕ5mm高亮度橙红色5×7点阵组件构成，并采用双列直插式14引脚封装形式，如图2-27a所示。
P2157A与P2057A的差别是LED极性的不同，即输出引脚的极性不同，一个属于共阳极，另一个属于共阴极，其引脚如图2-27b所示，图中数字代表引脚序号。图2-27c为LED点阵式显示器的内部结构。

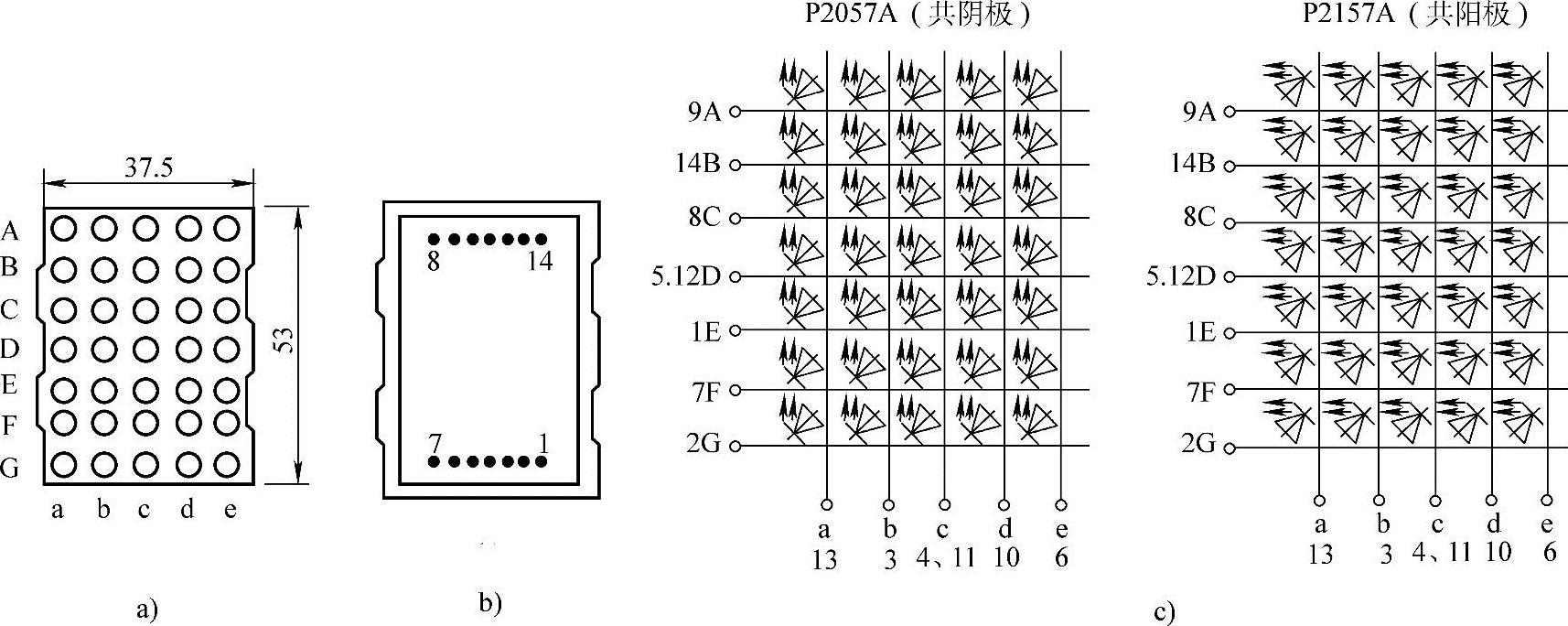

图2-27 LED点阵式显示器
a）外形图 b）引脚图 c）LED点阵式显示器内部结构
