1.磁性天线与磁棒

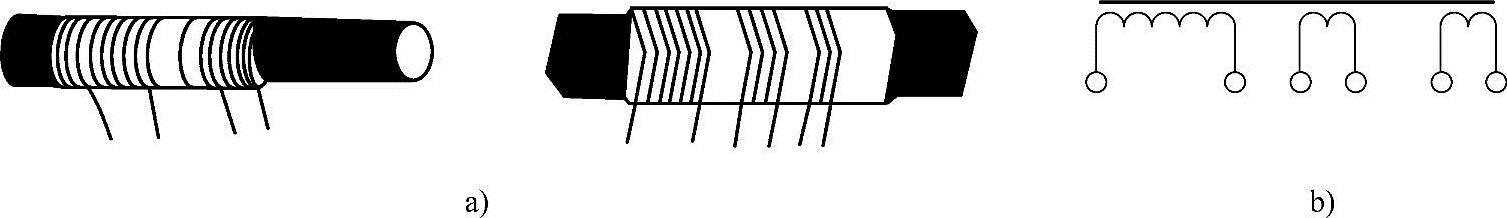

磁性天线和磁棒外形与图形符号如图2-18所示。

在磁棒上绕两组互不相连的线圈，就构成了收音机输入回路的天线线圈，接收电台发射的无线电信号。两个互相独立的线圈就构成了接收高频信号的变压器。

图2-18 磁性天线外形与图形符号

a）外形 b）图形符号

2.变压器

变压器分为电源变压器、调压变压器、音频变压器、中频变压器等。可根据电路需要的电压、电流、功率及连接、工作方式选择合适的变压器。可自己绕制，也可去市场购买。

（1）电源变压器

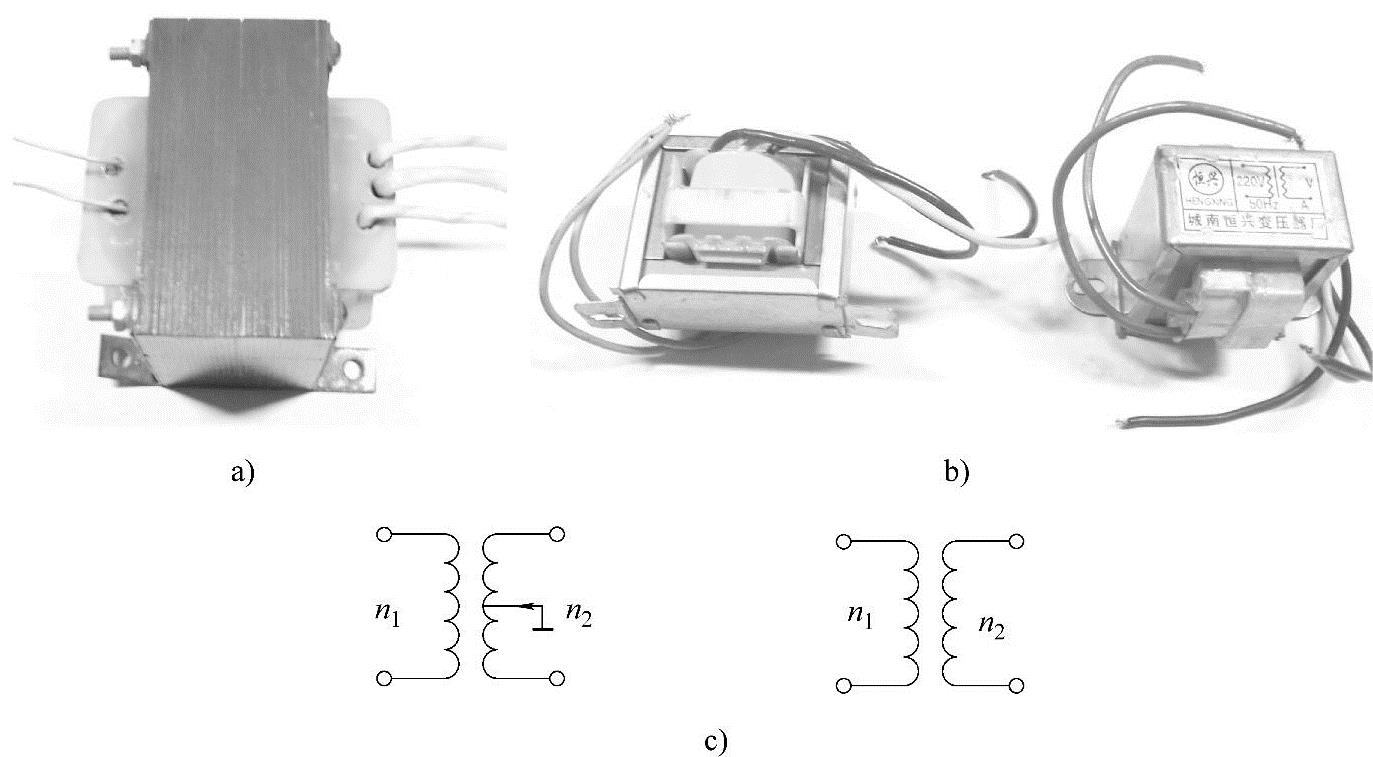

电源变压器是各种自动化控制、家用电器、仪器仪表等电子设备必需的器件，其主要作用是将220V的交流电压降至所需的电压值（有些电子设备需要将220V电压升高到所需的电压值）。电源变压器为各种电子设备提供了各种类型的电源。电源变压器的类型很多，但基本结构相同，它们的外形和图形符号如图2-19所示。电源变压器在电路中用T表示。

1）电源变压器的结构与符号。E形变压器铁心用E形硅钢片交叠而成，如图2-19所示。一、二次绕组共用一个骨架。它的特点是铁心对绕，一、二次绕组间漏电感较大，受外来磁场干扰也大。由于成本较低，多数变压器采用了这种铁心。

2）变压器的特性如下：

①变压器具有隔离特性，这一特性使电源变压器的二次绕组回路与交流市电电网之间能够隔离。

②通交隔直特性。一次绕组两端的交流电压能耦合到二次绕组两端，而一次绕组两端的直流电压不能耦合到二次绕组两端。

③一次绕组和二次绕组中交流信号电压、电流的频率相同。降压变压器二次绕组的输出电压低于一次绕组的输入电压，但二次绕组中的电流大于一次绕组中的电流。升压变压器二次绕组的输出电压高于一次绕组的输入电压，但二次绕组的电流小于一次绕组的电流。

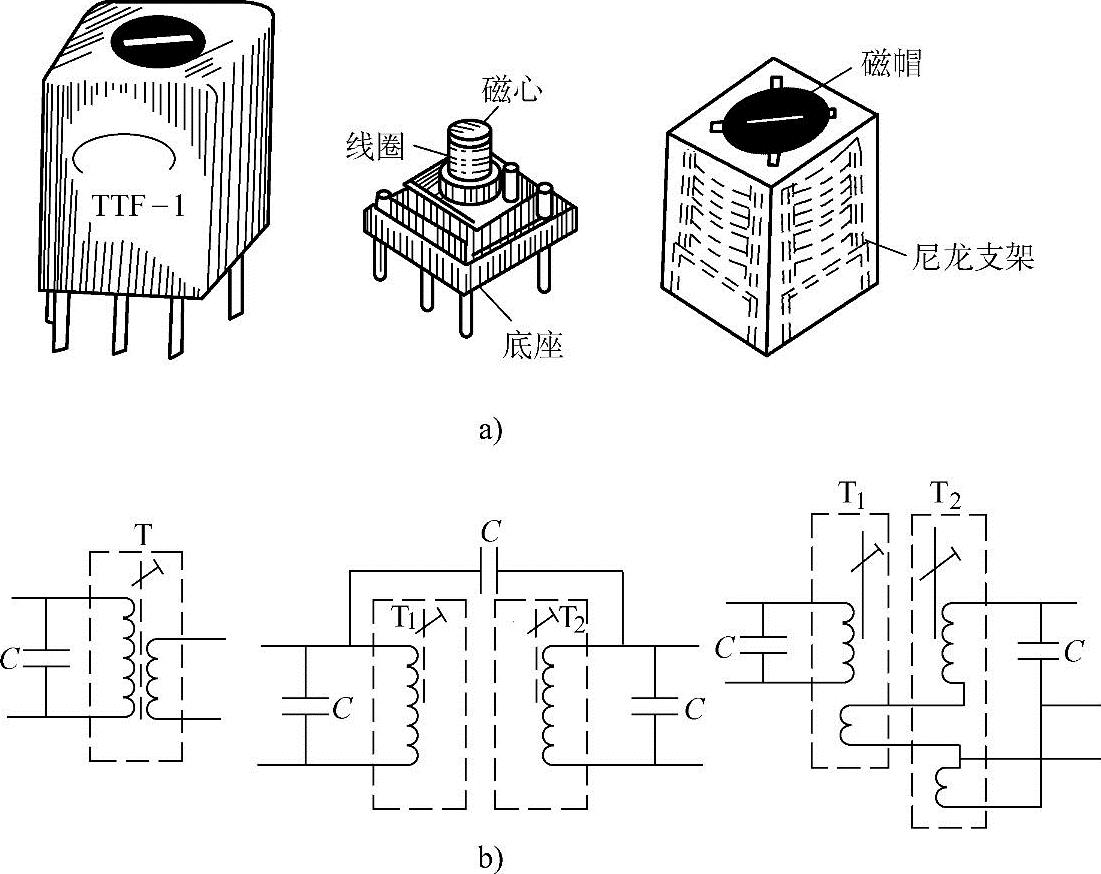

（2）中频（中周）变压器

1）中频变压器的型号

中频变压器常用型号有TTF—1、TTF—2、TTF—3、TTF—4等。中频变压器按尺寸分有7mm×7mm、10mm×10mm、12mm×12mm、25mm×20mm等，多用于中波465kHz调幅收音机和电视机图像中放频率38MHz的图像通道电路中。中频变压器与振荡线圈往往是配套使用的，购买时注意选择配套产品。
