晶闸管及其工作条件与分类
【摘要】：晶闸管的种类很多，常用的有单向和双向晶闸管。晶闸管的外形、结构与图形符号如图2-13所示。图2-13c是晶闸管的图形符号。工作在大电流场合下的晶闸管，应加装散热器，保证散热器与晶闸管的良好接触，便于热量散发。晶闸管的导通条件：阳极与阴极间加正向电压，门极加正向触发脉冲信号。晶闸管的电极判别分直观法和测试法。晶闸管的正向电阻一般为几到几百欧，反向电阻很大。
晶闸管的种类很多，常用的有单向和双向晶闸管。晶闸管的外形、结构与图形符号如图2-13所示。晶闸管是在晶体管基础上发展起来的一种大功率半导体器件，它是具有三个PN结的四层结构，图2-13a是晶闸管的外形图，图2-13b是内部结构示意图。从图2-13b看出，晶闸管的一端是一个螺栓，这是阳极引出端，同时可以利用它固定散热片；另一端有两根引出线，其中粗的一根是阴极引线，细的是门极引线。图2-13c是晶闸管的图形符号。

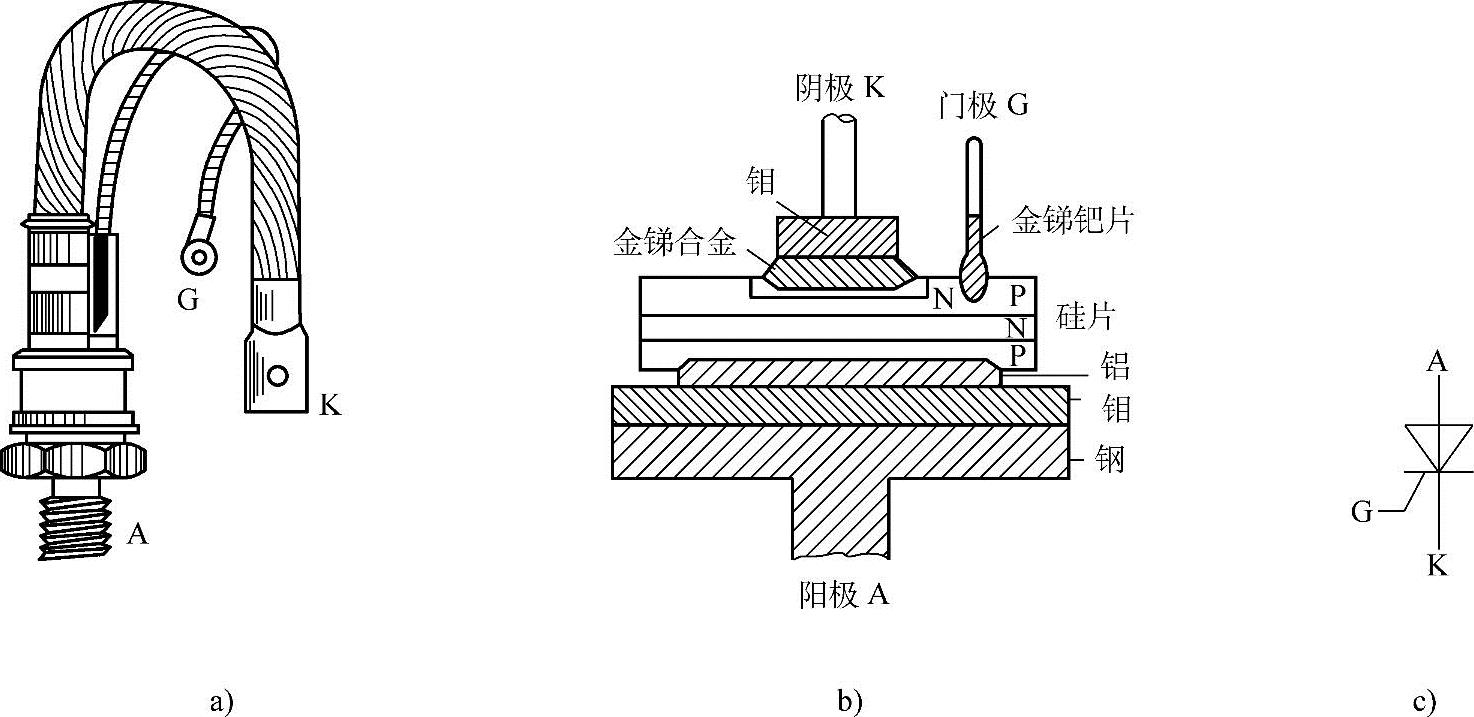

图2-13 晶闸管的外形、结构与图形符号
a）外形 b）结构 c）图形符号
晶闸管的参数有通态平均电流IT（AV）、正向重复峰值电压UDRM和反向重复峰值电压URRM是选择单向晶闸管的主要参数。工作在大电流场合下的晶闸管，应加装散热器，保证散热器与晶闸管的良好接触，便于热量散发。
晶闸管的导通条件：阳极与阴极间加正向电压，门极加正向触发脉冲信号。
晶闸管的电极判别分直观法和测试法。
1）直观法判别的方法是：引脚“一”字形排列，将有标识的平面对着自己，三个引脚从左到右依次为阴极（K）、门极（G）、阳极（A）。
2）万用表测量法：单向晶闸管测量，将万用表置于“R×1k”档，先假定一个电极为门极，接黑表笔，然后用红表笔分别接触另外两个电极，若有一次出现正向导通，则假定的门极是正确的，而导通时红表笔接触的电极是阴极，余下的一个是阳极。若两次均不导通，可重新设定。晶闸管的正向电阻一般为几到几百欧，反向电阻很大。
3）双向晶闸管的测量：将万用表置于“R×100”档，用黑表笔接触任一电极，红表笔接触另两电极，指针不动，则说明黑表笔接触的是主电极T2，若红表笔接触一个电极，指针不动，接触另一电极，指针偏转，则黑表笔接触的不是T2，换另一个重新测量，直到找到T2为止。T1和G之间是由两个PN结反向并联形成的，按二极管的判别方法进行。利用万用表的“R×1k”或“R×10k”档，测量T1与T2间的正、反向电阻，指针指在“∞”处不动；测量T2与G的正、反向电阻，指针略有摆动，但仍在“∞”处，均属于正常。
