电容器标称电压与容量值分类及符号，包括钽/铌电解电容器
【摘要】：电容器的标称电压有6.3V、10V、16V、25V、32V、40V、50V、63V、100V、160V、250V、400V等。图2-8 常用电容器的外形和图形符号标称容量值分类如下所示。3）电解电容器有如下情况：①钽、铌电解电容器1.0μF、1.5μF、2.2μF、3.3μF、4.7μF、6.8μF。
电容器的标称电压有6.3V、10V、16V、25V、32V、40V、50V、63V、100V、160V、250V、400V等。

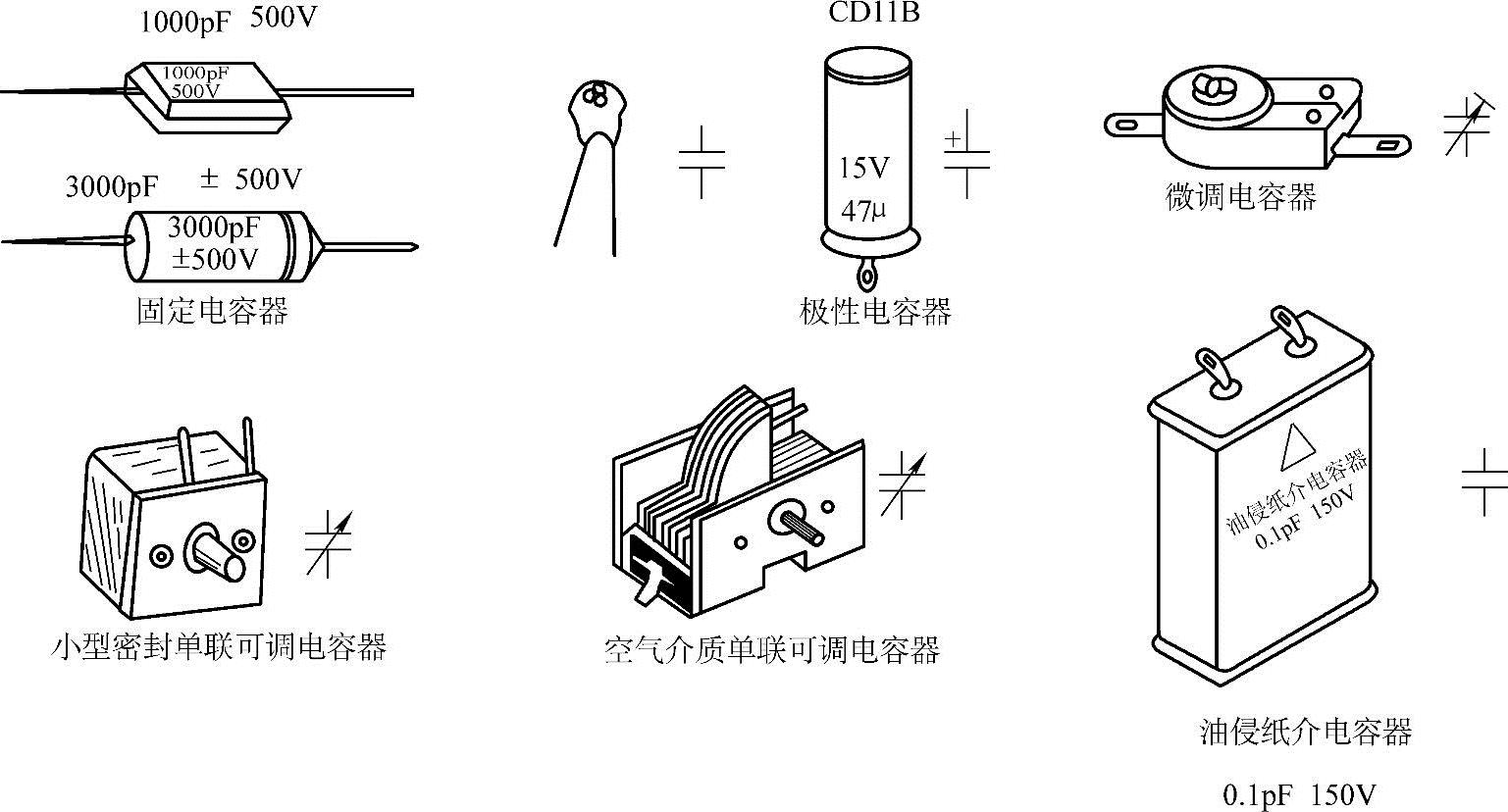

图2-8 常用电容器的外形和图形符号
标称容量值分类如下所示。
1）高频纸介质、云母介质、玻璃釉介质、有机薄膜介质标称系列：1.0μF、1.1μF、1.2μF、1.3μF、1.5μF、1.6μF、1.8μF、2.0μF、2.2μF、2.4μF、2.7μF、3.0μF、3.3μF、3.6μF、3.9μF、4.3μF、4.7μF、5.1μF、5.6μF、6.2μF、6.8μF、7.5μF、8.2μF、9.1μF。
2）纸介质、金属化纸介质、复合介质、低频有机薄膜介质标称系列：1.0μF、1.5μF、2.0μF、2.2μF、3.3μF、4.0μF、4.7μF、5.0μF、6.0μF、6.8μF、8.0μF。
3）电解电容器有如下情况：
①钽、铌电解电容器1.0μF、1.5μF、2.2μF、3.3μF、4.7μF、6.8μF。
②铝电解电容器1μF、2μF、5μF、10μF、20μF、50μF、100μF、200μF、500μF、1000μF、2000μF、5000μF。
