光敏电阻器的原理和选型
【摘要】：光敏电阻器是用能产生光电效应的半导体材料制成的电阻器。另外选用光敏电阻器时还应确定亮阻、暗阻阻值的范围。当光敏电阻器损坏后，可用同型号的代换。如无同型号的光敏电阻器，也可选用其他类型、型号、参数接近的光敏电阻器进行代换。
1.光敏电阻器的类型、结构与特性
光敏电阻器的种类很多，根据光敏电阻器的光敏特性，可分为可见光光敏电阻器、红外光光敏电阻器及紫外光光敏电阻器等。
可见光光敏电阻器有硫硒化镉光敏电阻器、硫化镉光敏电阻器、砷化镓光敏电阻器、硅光敏电阻器、锗光敏电阻器、硫化锌光敏电阻器等。红外光光敏电阻器有硫化铅光敏电阻器、碲化铅光敏电阻器、锗掺汞光敏电阻器等。紫外光光敏电阻器有硒化镉光敏电阻器、硫化镉光敏电阻器等。
根据光敏层所用半导体材料的不同，又可分为单晶光敏电阻器与多晶光敏电阻器。

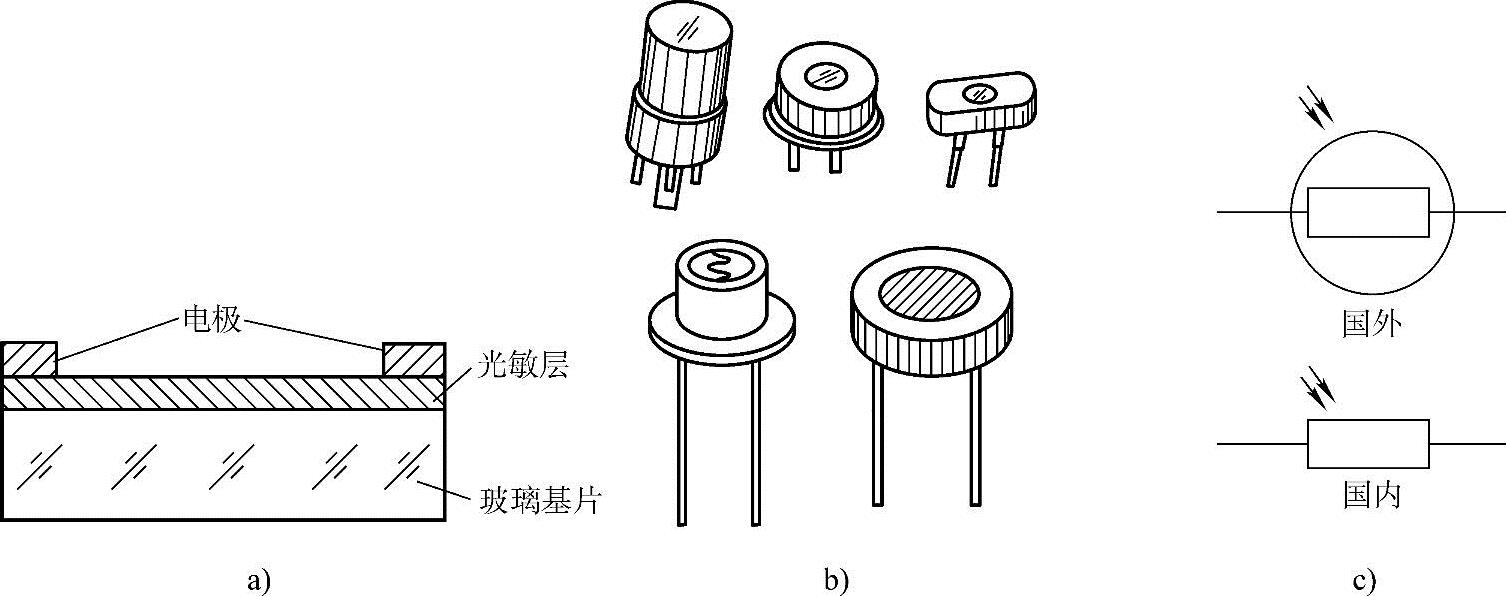

光敏电阻器的结构如图2-4a所示，光敏电阻器的外形如图2-4b所示，光敏电阻器在电路中的图形符号如图2-4c所示。从光敏电阻器的结构图中可以看到，它是由玻璃基片、光敏层、电极、外封装等组成的。
图2-4 光敏电阻器的结构、外形与图形符号
a）结构 b）外形 c）图形符号
（1）光敏电阻器的特点
光敏电阻器的最大特点是对光线非常敏感，电阻器在无光线照射时，其阻值很高；当有光线照射时，阻值下降很快，即光敏电阻器的阻值是随着光线的强弱而发生变化的。
（2）光敏电阻器的应用
光敏电阻器的应用比较广泛，主要用于各种光电自动控制系统，如自动报警系统、电子照相机的曝光电路，还可以用于非接触条件下的自动控制等。
（3）常用光敏电阻器的型号
常用光敏电阻器的型号有MG41—1、MG41—22、MG41—23、MG42—02、MG42—03及MG—43、MG44、MG45系列等。
2.光敏电阻器的选用、检测与代换
（1）光敏电阻器的选用
由于光敏电阻器对光线特别敏感。无光线照射时，其阻值为高阻状态，有光线照射时，其阻值迅速下降。因此选用时，应首先确定控制电路对光敏电阻器的光谱特性有何要求，到底是选用可见光光敏电阻器还是选用红外光光敏电阻器。
另外选用光敏电阻器时还应确定亮阻、暗阻阻值的范围。此项参数的选择是关系到控制电路能否正常动作的关键，因此必须予以认真确定。常用光敏电阻器的几项主要参数见表2-4。

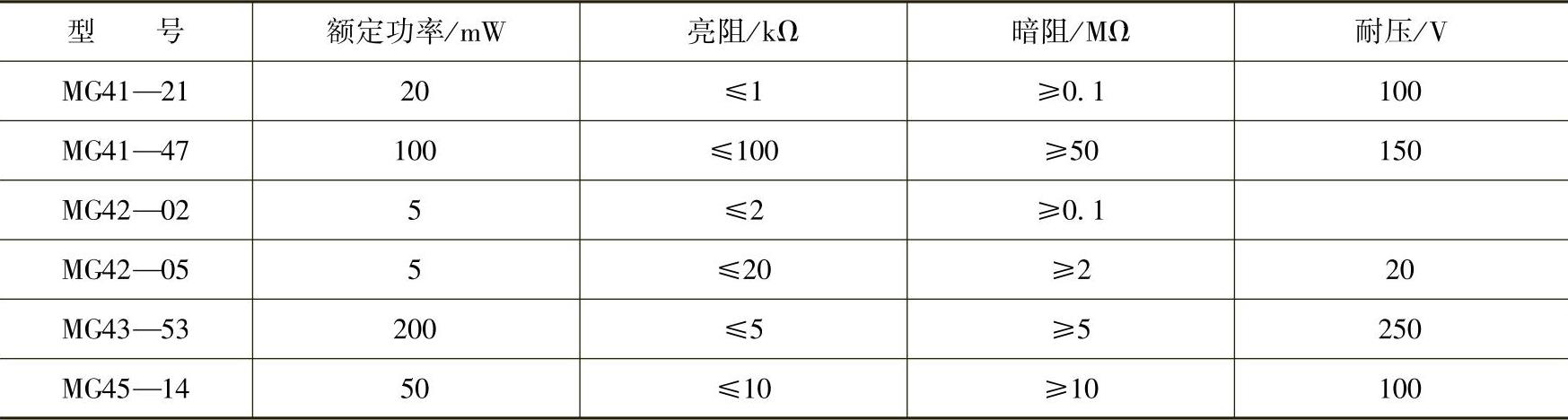

表2-4 常用光敏电阻器的主要参数
（2）光敏电阻器的检测与代换
1）光敏电阻器的检测。光敏电阻器的检测可用万用表的R×1k档，将万用表的表笔分别与光敏电阻器的引脚接触。当有光线照射时，看其亮阻阻值是否有变化，当用遮光物挡住光敏电阻器时，看其暗阻阻值有无变化，如果有变化，说明光敏电阻器是好的。也可以使照射光线发生强弱变化，此时，若万用表的指针随光线的变化而摆动，则说明被测光敏电阻器是好的。如果用上述方法进行检测时，被测光敏电阻器的亮阻阻值和暗阻阻值均无变化，光线强弱变化时，万用表所测阻值也无变化，则说明此光敏电阻器是坏的。
2）光敏电阻器的代换。当光敏电阻器损坏后，可用同型号的代换。如无同型号的光敏电阻器，也可选用其他类型、型号、参数接近的光敏电阻器进行代换。
