1.符号与标称值

固定电阻器阻值的大小，不是按多个连续数值标定的，而是按一定规律制造的，产品出厂时给定的值，称为标称值，它标注在电阻器上面。电阻器标称值的直接表示方法，即把此数值直接标出，见表2-3。

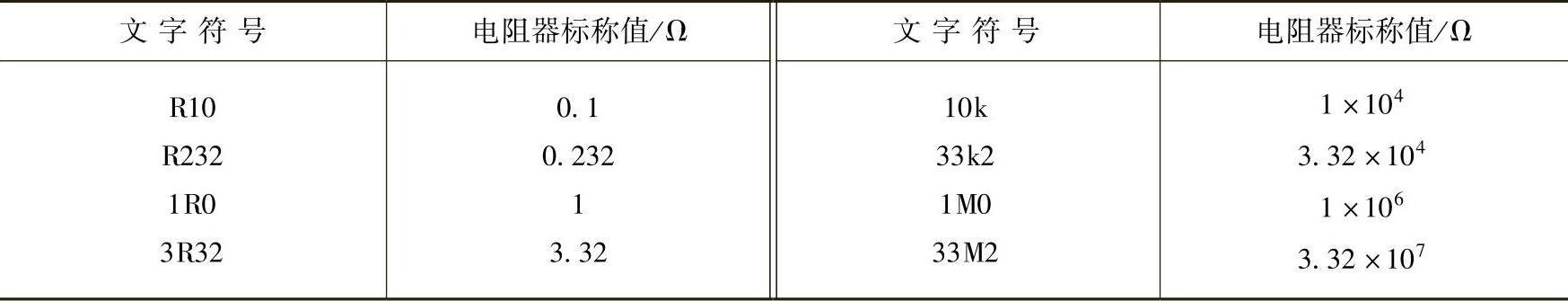

表2-3 电阻器的文字符号及其标称值

2.电阻器的特性

电阻器的额定功率，是指在长期连续负荷而不损坏或基本不改变性能的情况下，在电阻器上允许消耗的最大功率。当超过额定功率时，电阻器的阻值会发生改变，严重时还会烧坏。

普通电阻器的额定功率随电阻值的增大而增大。额定功率为0.05～2W的一般不标出，而大功率电阻器的额定功率往往直接标注在电阻器上面。

（1）一般电阻器的特性

1）它对电流存在阻碍作用。

2）它是一个耗能元件，当电流流过它时，电阻器将电流转换成热能，所以对电能存在损耗作用。电路中电阻器通过消耗电能分配电流。

3）它对直流电和交流电呈现相同的电阻。无论是交流电还是直流电，只要电压一定，流过电阻器的电流就只与电阻值有关。

4）在交流电路中，同一个电阻器对不同频率的信号所呈现的阻值相同。当交流信号的波形不同时（如正弦波、三角波），电阻器所呈现的电阻值一样。

5）普通电阻器是线性的（还有非线性电阻器）。

（2）可调电阻器的特性

1）它是一个阻值可以连续改变的电阻器，阻值的改变要靠人工调整。

2）两定片之间的电阻值为该可调电阻器的标称阻值，也是这个可调电阻器的最大阻值。

3）当动片从一个定片向另一个定片滑动时，动片到一个定片的阻值在减小，到另一个定片的阻值在增大，最大阻值为该可调电阻器的标称阻值。

（3）熔断电阻器的特性

1）它是一个具有过电流保护和电阻双重功能的电阻器，在两种功能中，过电流熔断功能是主要的。

2）熔断电阻器是一次性的，它熔断后呈开路状态，不能再恢复正常。

3）熔断电阻器通常用于直流电源电路中，即用于直流电压供给电路中。

4）电路在正常工作时，熔断电阻器起一个电阻器的作用。当流过熔断电阻器的电流大于它的熔断电流时，熔断电阻器迅速无声、无烟、无火地熔断，相当于一个熔断器，起到了过电流熔断的作用，能防止因过电流而烧坏电路中的其他元器件。

3.电阻器的选用

在选用电阻器时，不仅要求其各项参数（额定功率、阻值、允许误差、耐压等）符合电路的使用条件，还要考虑外形尺寸和价格等方面的因素。应该选用标称阻值系列，允许偏差多用±5%的电阻器，选取电阻器的额定功率为实际值的2～3倍。也可根据电路的工作频率选择电阻器的类型。RX型线绕电阻器的分布电感和分布电容较大，只用于频率低于50kHz的电路中；RH型合成膜电阻器和RS型有机实心电阻器可用在几十兆赫电路中；RT型碳膜电阻器可用于频率在1000MHz左右的电路中；而RJ型金属膜电阻器和RY型氧化膜电阻器可在高达数百兆赫的高频电路中工作。

在使用过程中，要仔细分析电路的具体要求。在稳定性、耐热性、可靠性要求较高的电路中，应该选用金属膜或金属氧化膜电阻器；如果要求功率大、耐热性能好、工作频率不高，则可选用线绕电阻器；对于无特殊要求的一般电路，可用碳膜电阻器，以便降低成本。
