电阻器分类及特点，碳膜电阻器和电位器介绍

2023-06-28 理论教育版权反馈

【摘要】：碳膜电阻器的阻值范围为0.75Ω～10ΜΩ，额定功率有0.1W、0.125W、0.25W、1W、2W、5W、10W等，还有少数的碳膜电阻器的功率为25W、50W、100W。碳膜电阻器的温度系数小、稳定性好、运用较多、价格便宜，广泛用于直流、交流和脉冲电路中。图2-1 电阻器件a）碳膜电阻器 b）金属膜电阻器3.电位器电位器分为旋转式开关电位器、推拉式开关电位器等。可根据电路不同的技术要求及各种电位器的特点进行选择。

电阻器的种类很多，常用的有固定电阻器、可调电阻器、熔断电阻器、电位器等10多种。本节只介绍常用的电阻器。

1.碳膜电阻器

碳膜电阻器的外形如图2-1a所示。碳膜电阻器的阻值范围为0.75Ω～10ΜΩ，额定功率有0.1W、0.125W、0.25W、1W、2W、5W、10W等，还有少数的碳膜电阻器的功率为25W、50W、100W。

碳膜电阻器的温度系数小、稳定性好、运用较多、价格便宜，广泛用于直流、交流和脉冲电路中。

2.金属膜电阻器

金属膜电阻器的外形如图2-1b所示。金属膜电阻器耐热特性和稳定性较好，温度系数小，噪声小，体积小，可工作于120℃的温度条件。阻值范围为1Ω～600ΜΩ，精度可达0.5%，额定功率不超过2W。

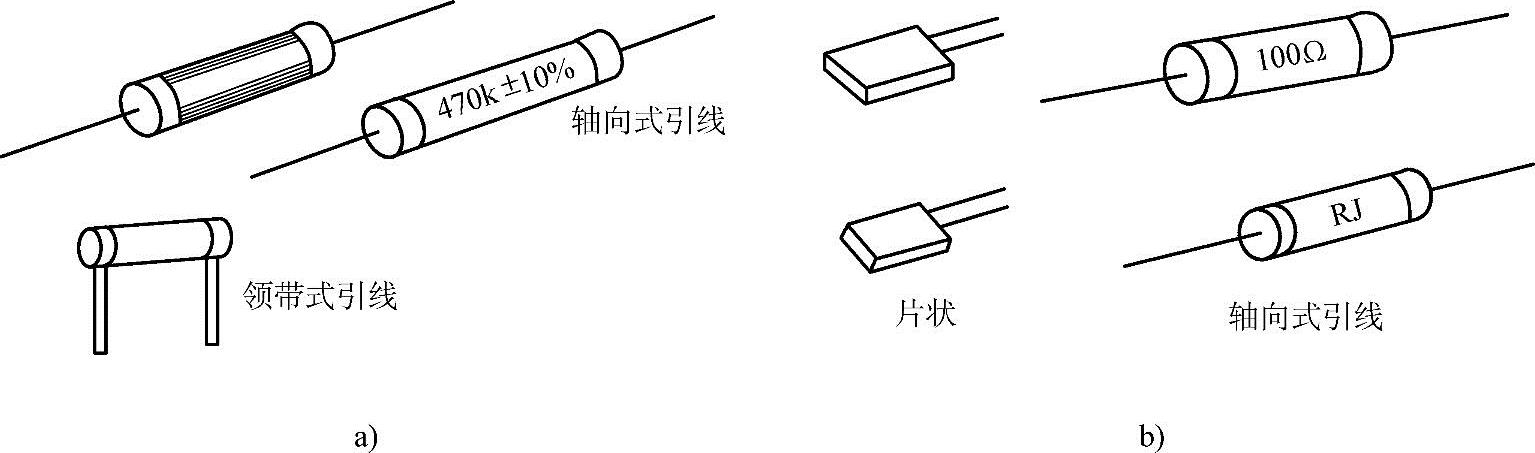

图2-1 电阻器件

a）碳膜电阻器 b）金属膜电阻器

3.电位器

电位器分为旋转式开关电位器、推拉式开关电位器等。可根据电路不同的技术要求及各种电位器的特点进行选择。电位器的实物外形和图形符号如图2-2所示。

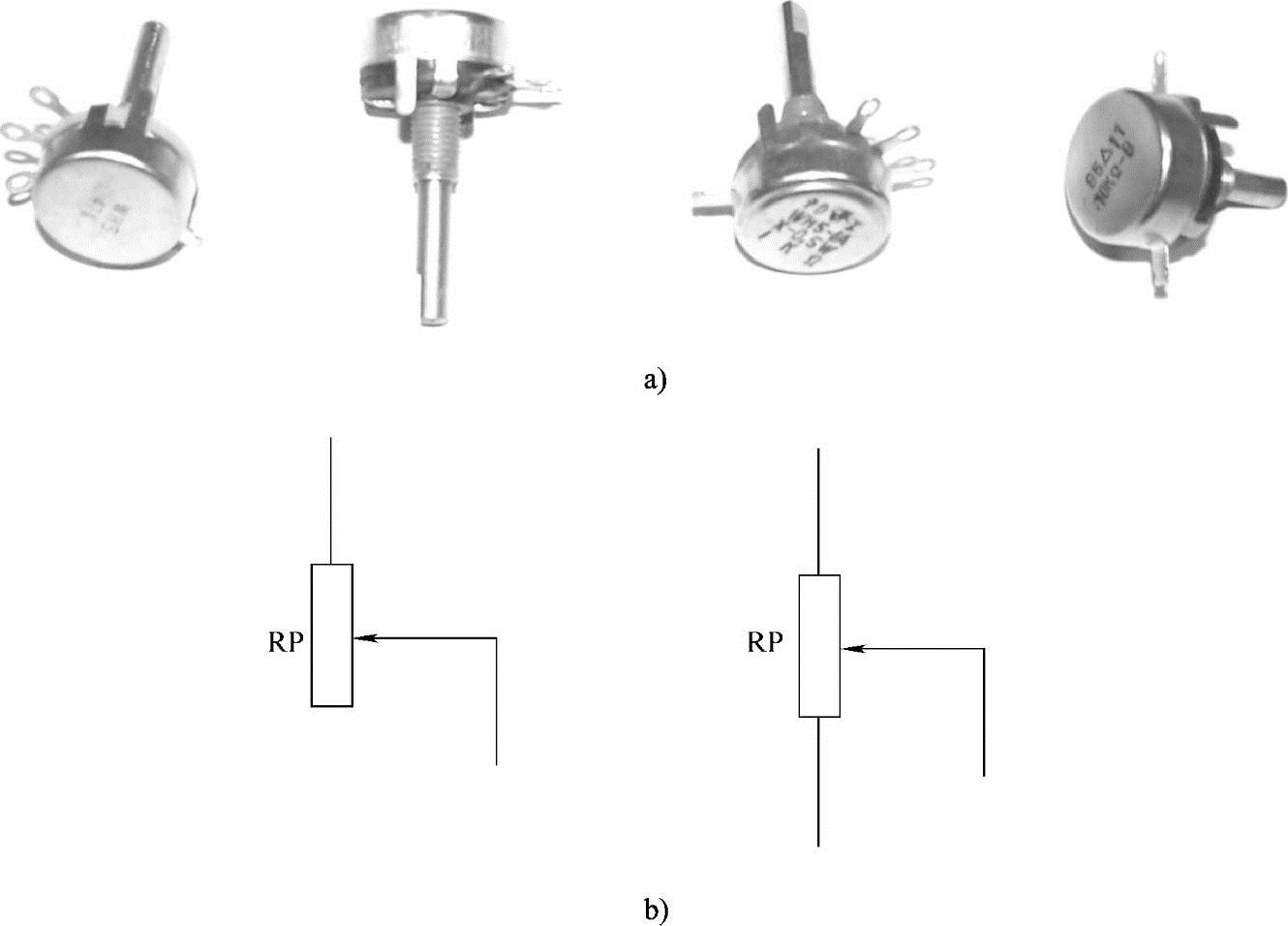

图2-2 电位器

a）电位器实物外形图 b）图形符号

金属膜电位器耐温性能好、分辨力强，但阻值变化范围较窄。

实心电位器体积小、耐温耐磨、分辨力强。

合成碳膜电位器分辨力强、阻值范围宽，但阻值的稳定性及耐温耐湿性差。

金属玻璃釉电位器分辨力强、阻值范围宽、可靠性高、高频特性好，有耐温耐湿耐磨通用型，精密型和微调型等。

线绕电位器接触电阻低、精度高、温度系数小，但是分辨力、可靠性差，不宜应用于高频电路。标称阻值一般不低于100Ω，既有小功率型也有大功率型。

4.色环电阻器

在电阻器上一般涂有四个色环，偏向电阻器的一端。如果电阻器体积较小，色环均匀分布，则由误差色环来区分首尾。两位有效数字的色环如图2-3a所示，色环第一圈A表示电阻值的最高位数字，第二圈B表示电阻值的第二位数字，第三圈C表示再乘以10^C，第四圈D表示阻值的允许误差。

五位有效数字的色环如图2-3b所示，色环第一圈A表示电阻值的最高位数字，第二圈B表示电阻值的第二位有效数字，第三圈C表示电阻值的第三位有效数字，第四圈D表示再乘以10^D，第五圈E表示阻值的允许误差。电阻的单位为欧（Ω）。

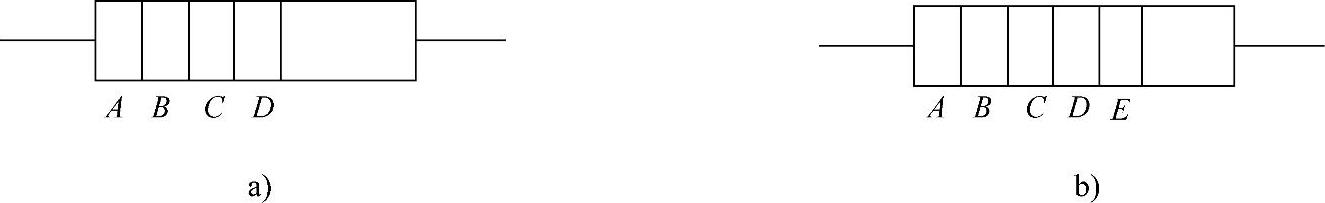

图2-3 色环电阻器

a）四色环电阻器 b）五色环电阻器

电阻色环颜色表示值见表2-2。

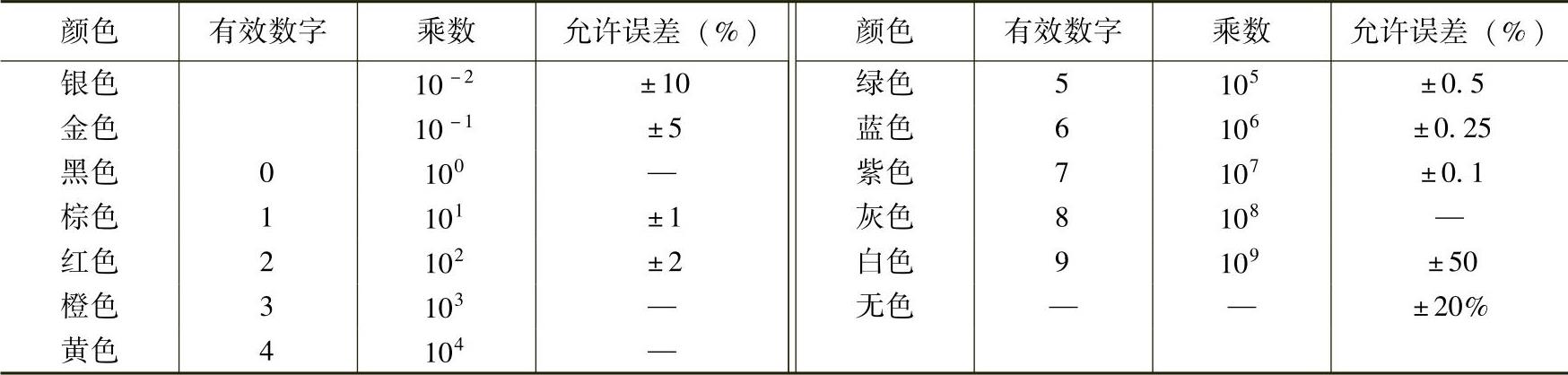

表2-2 电阻色环颜色表示值

例如，四个色环分别为：红（第一位数）、紫（第二位数）、橙（乘数）、金（允许误差）则电阻值为R=[（2×10+7）×10³×（1±5%）]Ω。

若五个色环分别为：橙（第一位数）、橙（第二位数）、红（第三位数）、棕（乘数）、蓝（允许误差），则电阻值为R=[（3×100+3×10+2）×10¹×（1±0.25%）]Ω=3320×（1±0.25%）Ω。
