以表1-1中所示的“中心线”图层为例说明设置过程。已知“中心线”图层的绘图颜色为白色,绘图线型为CENTER。

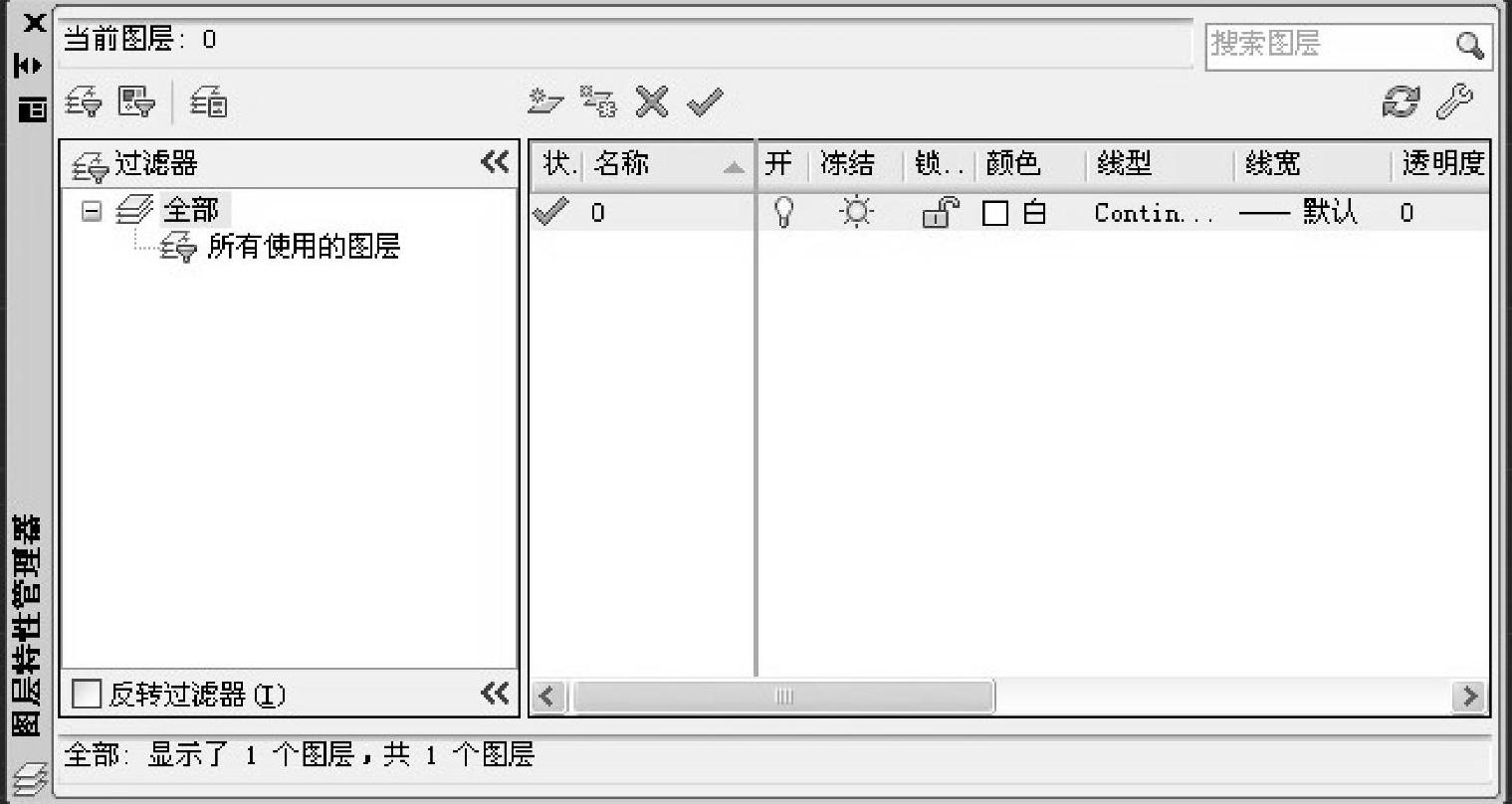

图1-21 图层特性管理器

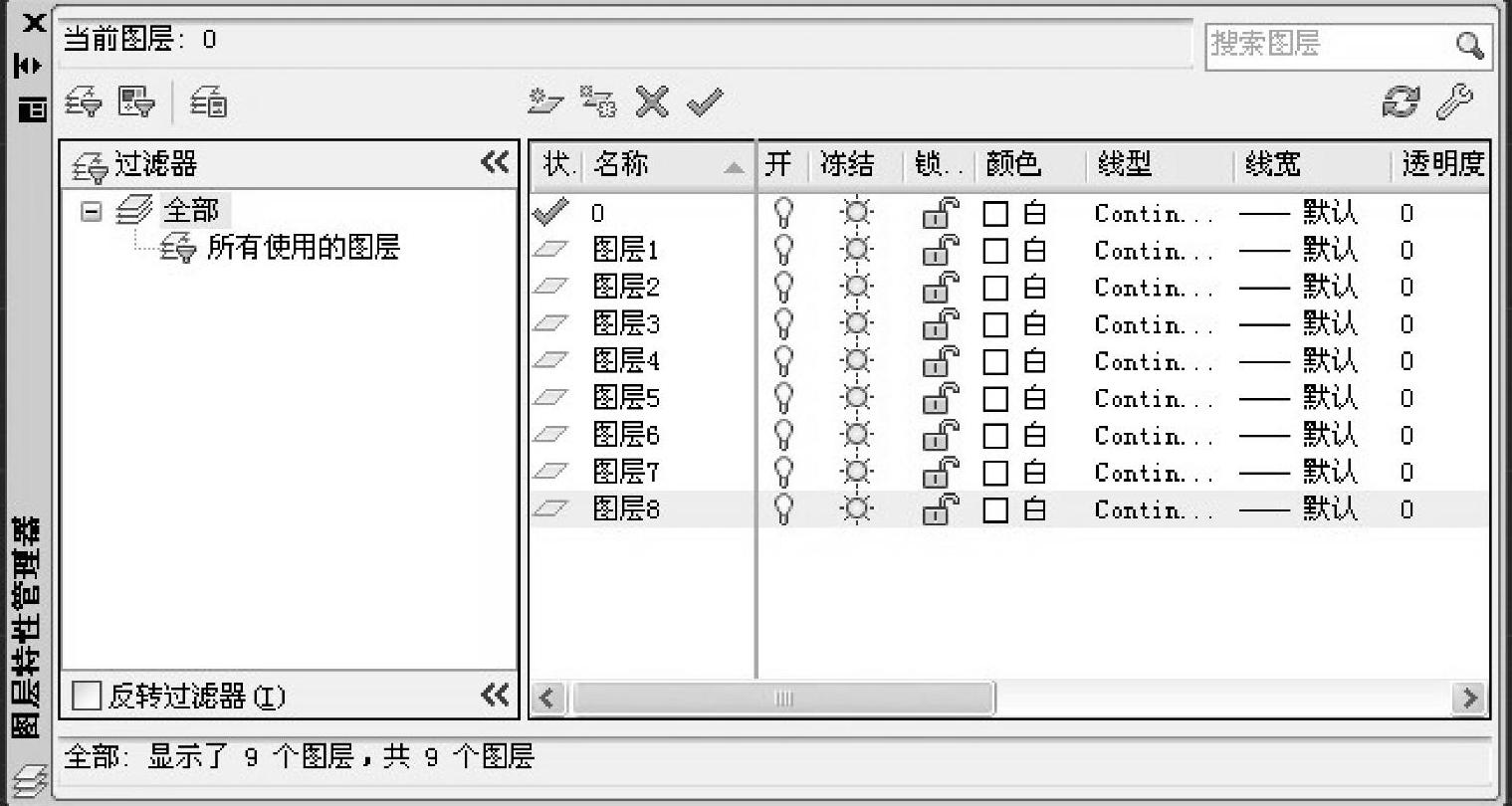

图1-22 建立8个新图层
选中“图层1”行,单击“图层1”项,使该项变为编辑模式,然后在对应的编辑框中输入“中心线”,结果如图1-23所示。
单击图1-23中“中心线”行上的“白”项,打开如图1-24所示的“选择颜色”对话框,从中选择白色色块,单击对话框中的“确定”按钮,完成颜色的设置。

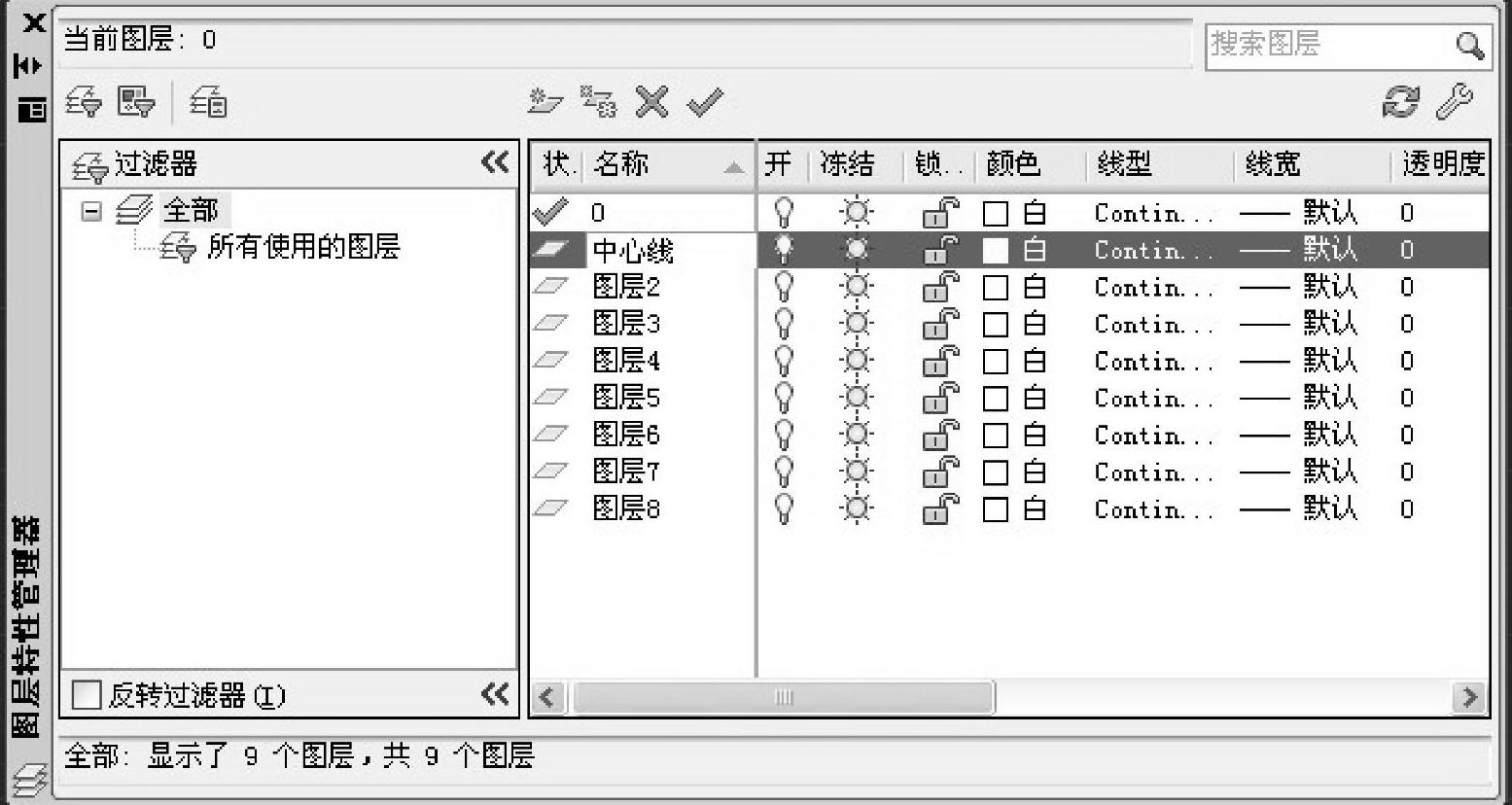

图1-23 更改图层名

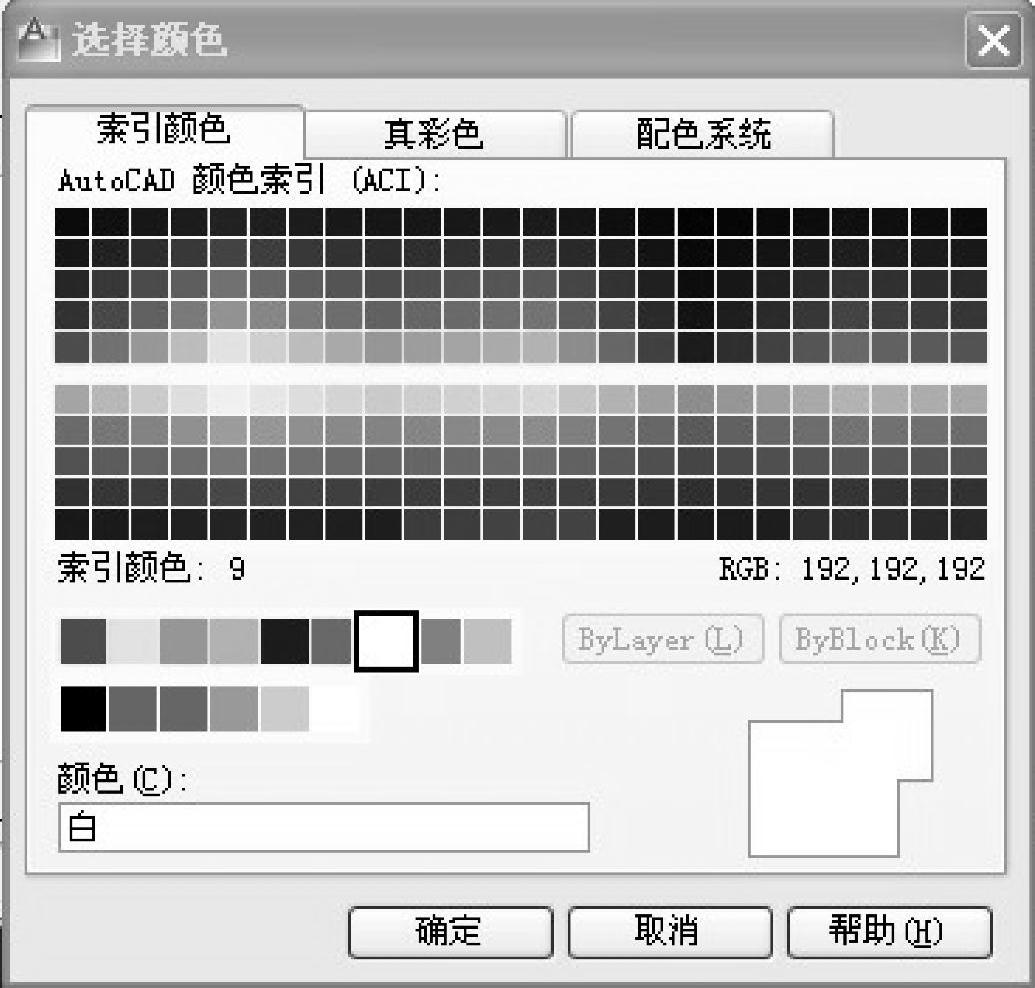

图1-24 “选择颜色”对话框
单击图1-23中“中心线”行上的Continuous项,弹出用于确定绘图线型的“选择线型”对话框,如图1-25所示。
用户可通过对话框中的线型列表框来选择对应的绘图线型。如果列表框中没有需要的线型(如图1-25所示的对话框中没有CENTER线型),应通过“加载”按钮加载对应的线型。单击“加载”按钮,打开“加载或重载线型”对话框,如图1-26所示。

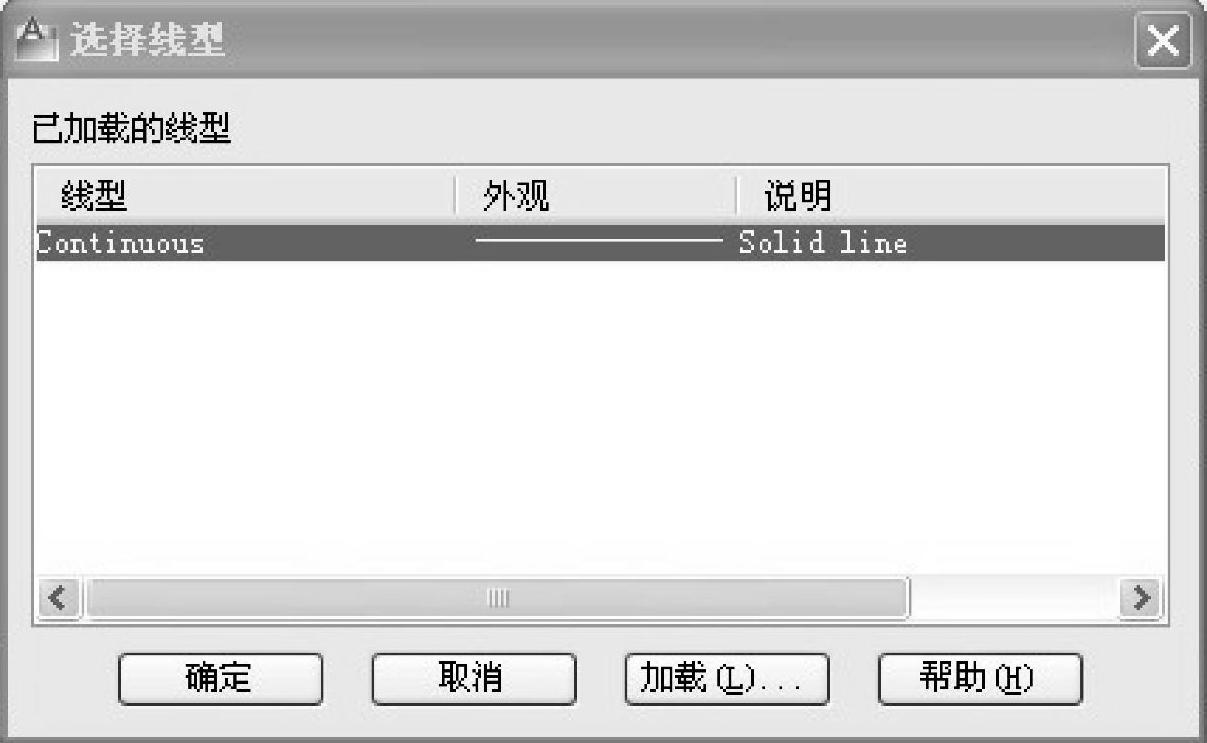

图1-25 “选择线型”对话框

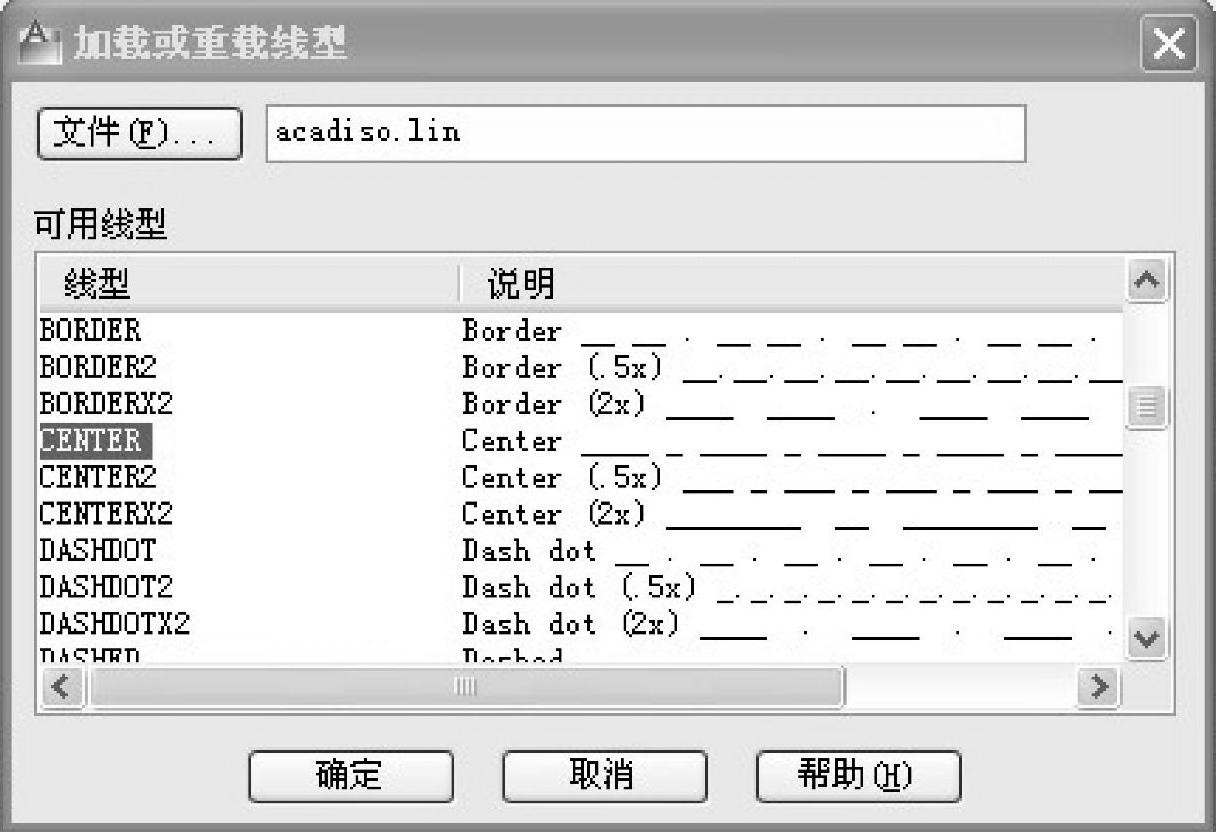

图1-26 “加载或重载线型”对话框
从图1-26所示的对话框中选中CENTER线型,单击“确定”按钮,返回到“选择线型”对话框,这时在线型列表框中已显示出了CENTER线型。选中该线型,单击对话框中的“确定”按钮,完成对“中心线”图层的线型设置,结果如图1-27所示。

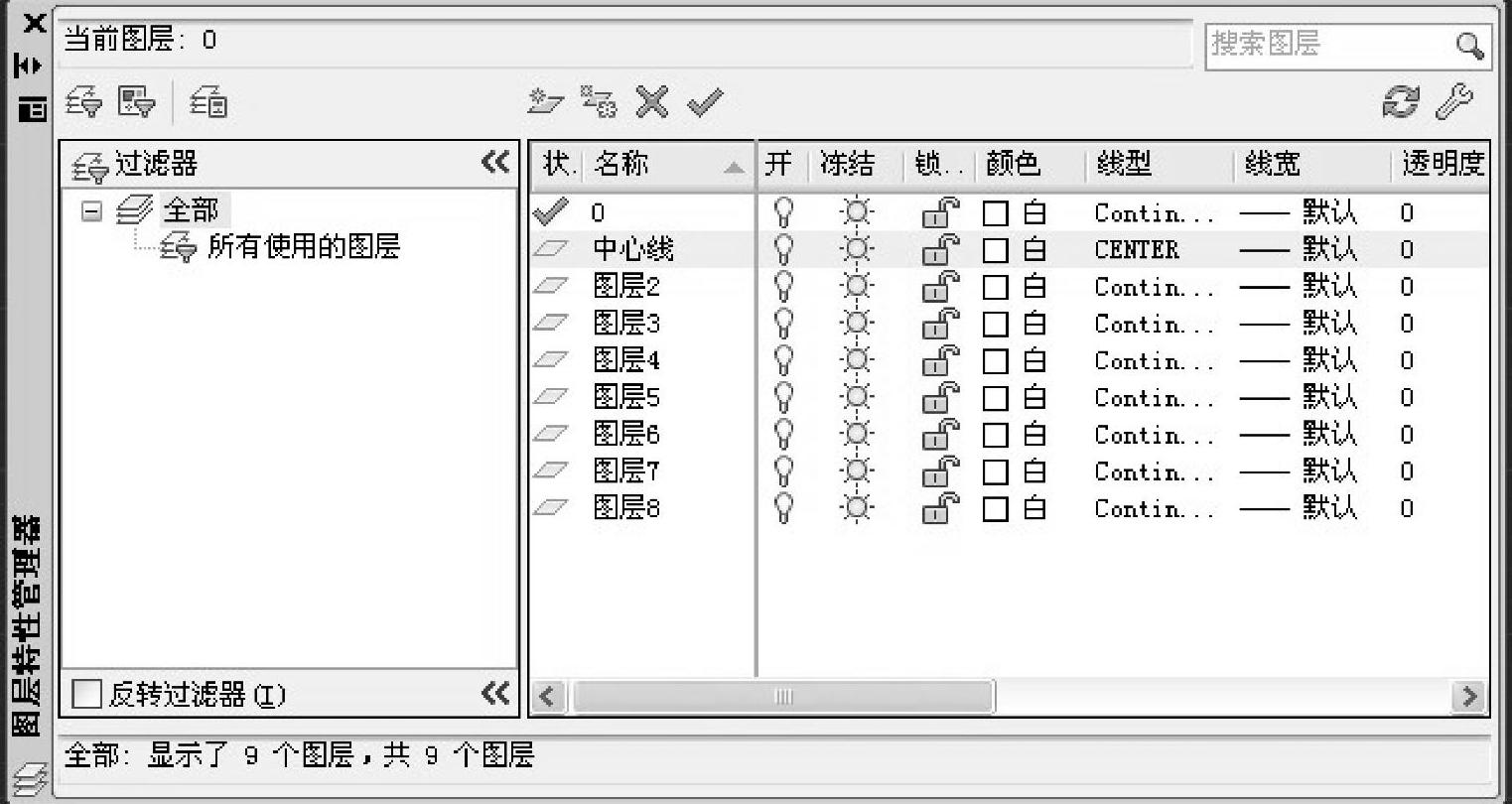

图1-27 “中心线”图层设置
用类似的方法,定义表1-1所示的其他图层,结果如图1-28所示。
图1-28 图层设置结果
关闭图层图形管理器,完成图层的定义。当希望在某图形上用该图层的线型和颜色绘图时,应先将该图层置为当前图层,然后开始绘图,具体方法参见后面介绍的绘图过程,后续章节图层的设置均以本节为参考,故后续各章节使用图层时就不再重复赘述图层的设置。
