铝及铝合金的线胀系数是钢的2倍，在约束条件下焊接时，所产生较大的焊接应力，也是铝及铝合金具有较大的裂纹倾向的原因之一。铝及铝合金焊接时不等强度的表现，说明焊接接头发生了某种程度的软化或存在某一性能上的薄弱环节。......
2023-06-15
变形铝与铝合金的状态代号解读（GB/T16475—2008）
【摘要】：用途 适用于用轧制、挤压、拉伸、锻造等方法生产变形铝及铝合金产品。
（1）用途 适用于用轧制、挤压、拉伸、锻造等方法生产变形铝及铝合金产品。

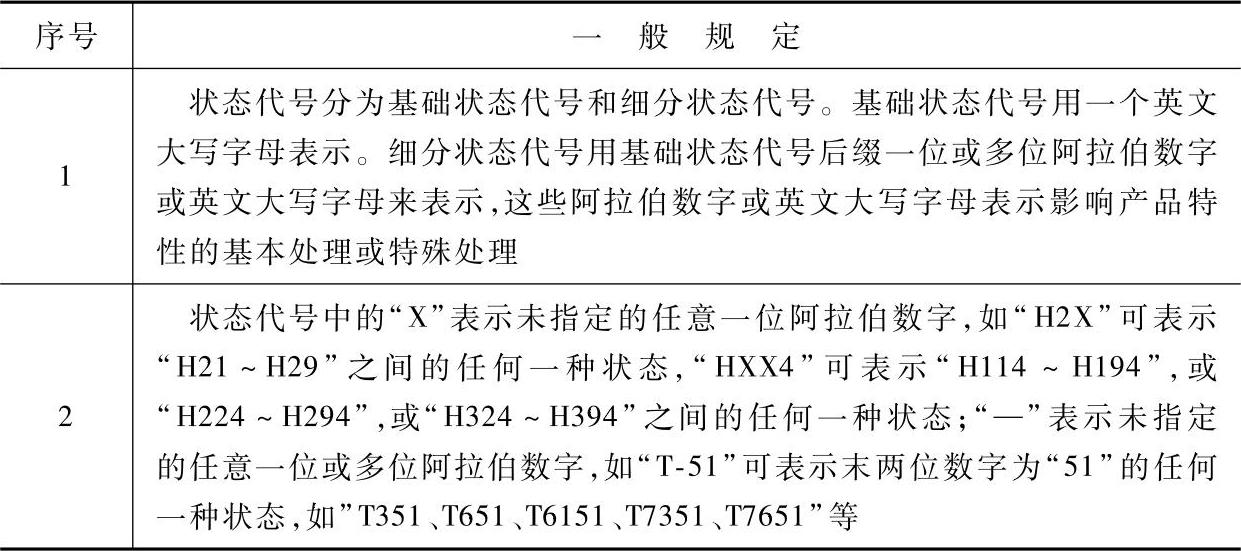

（2）一般规定（表1-6）
表1-6 一般规定
（3）基础状态代号（表1-7）
表1-7 基础状态代号

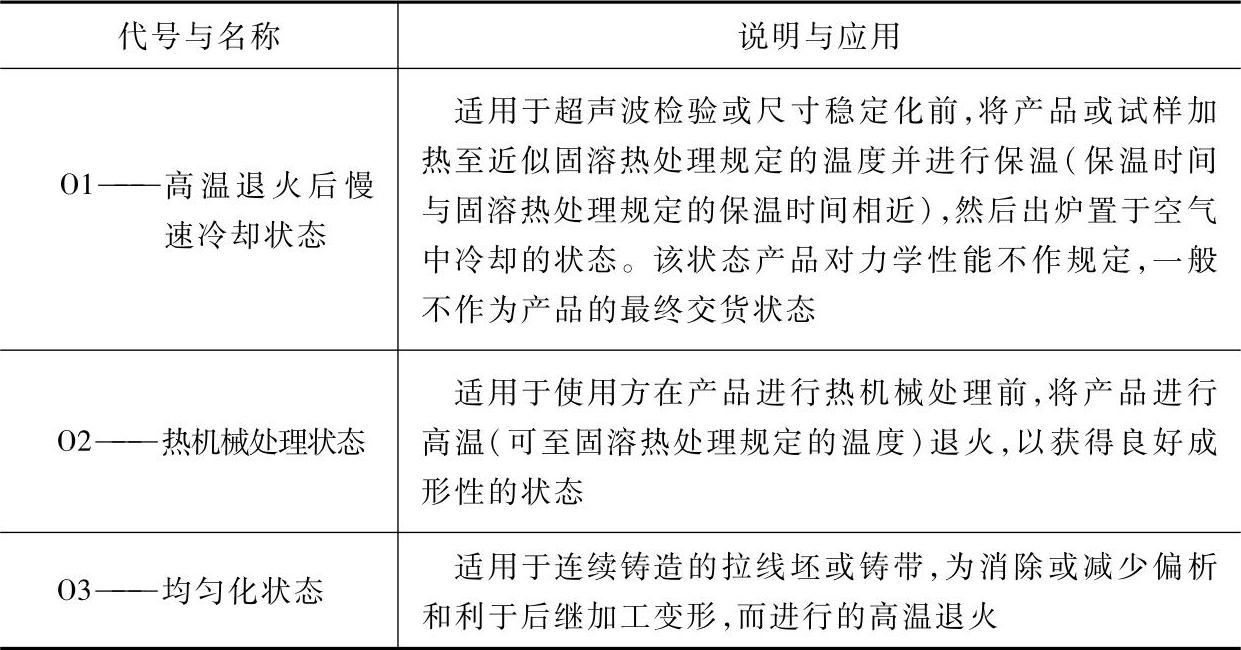

（4）O状态的细分状态代号（表1-8）

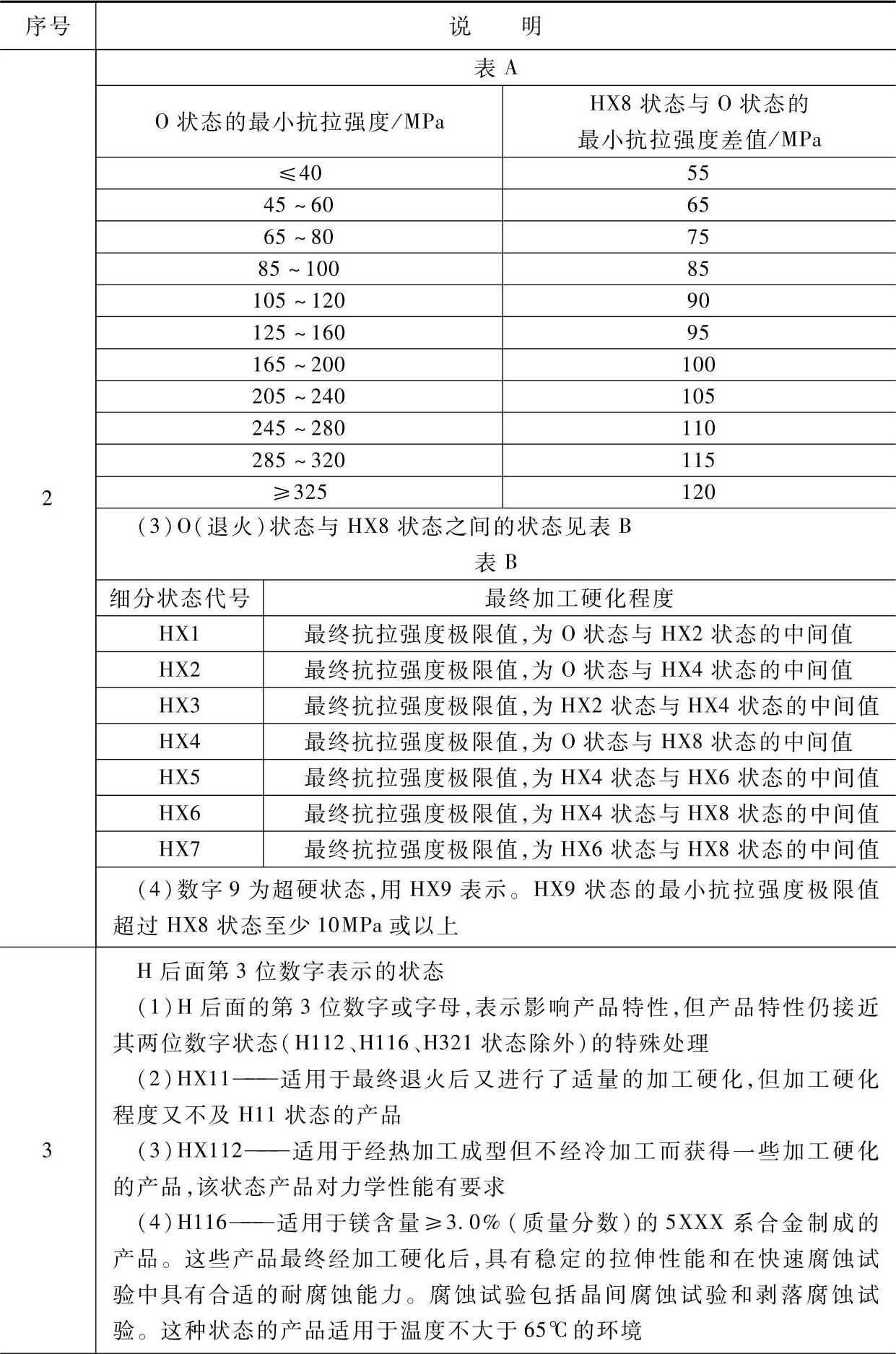

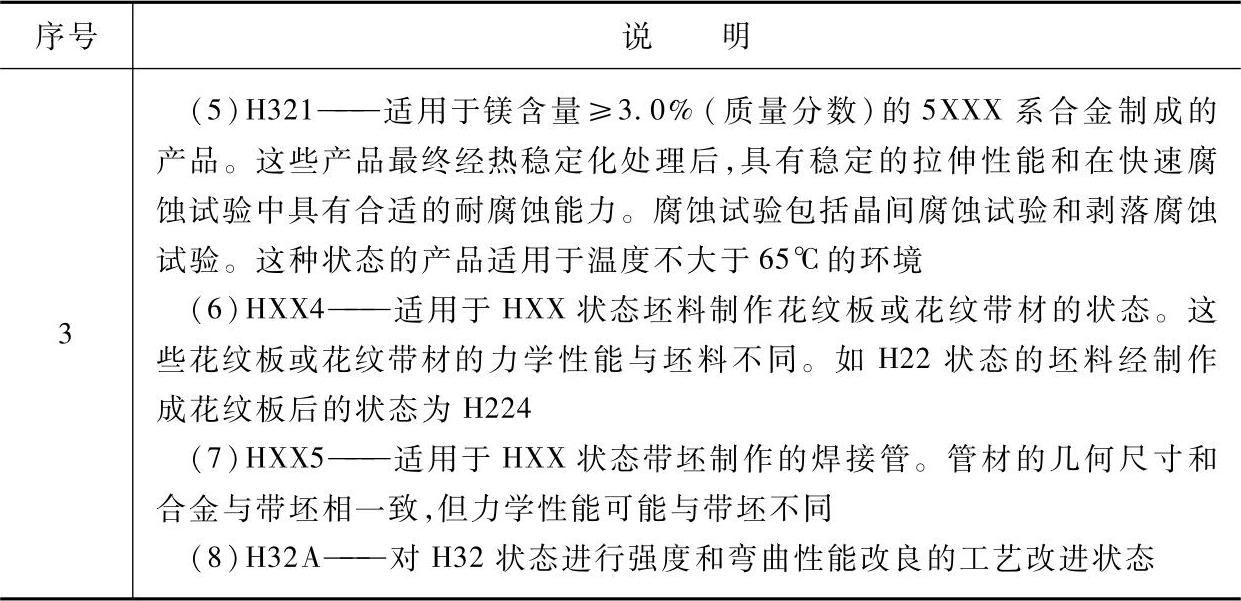

（5）H状态的细分状态代号（表1-9）

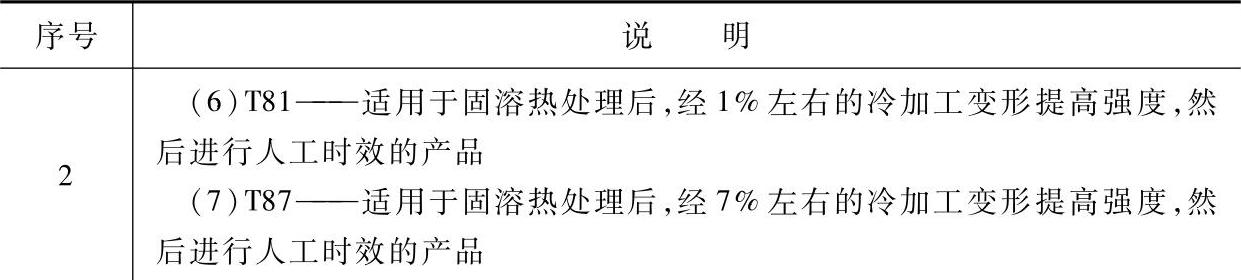

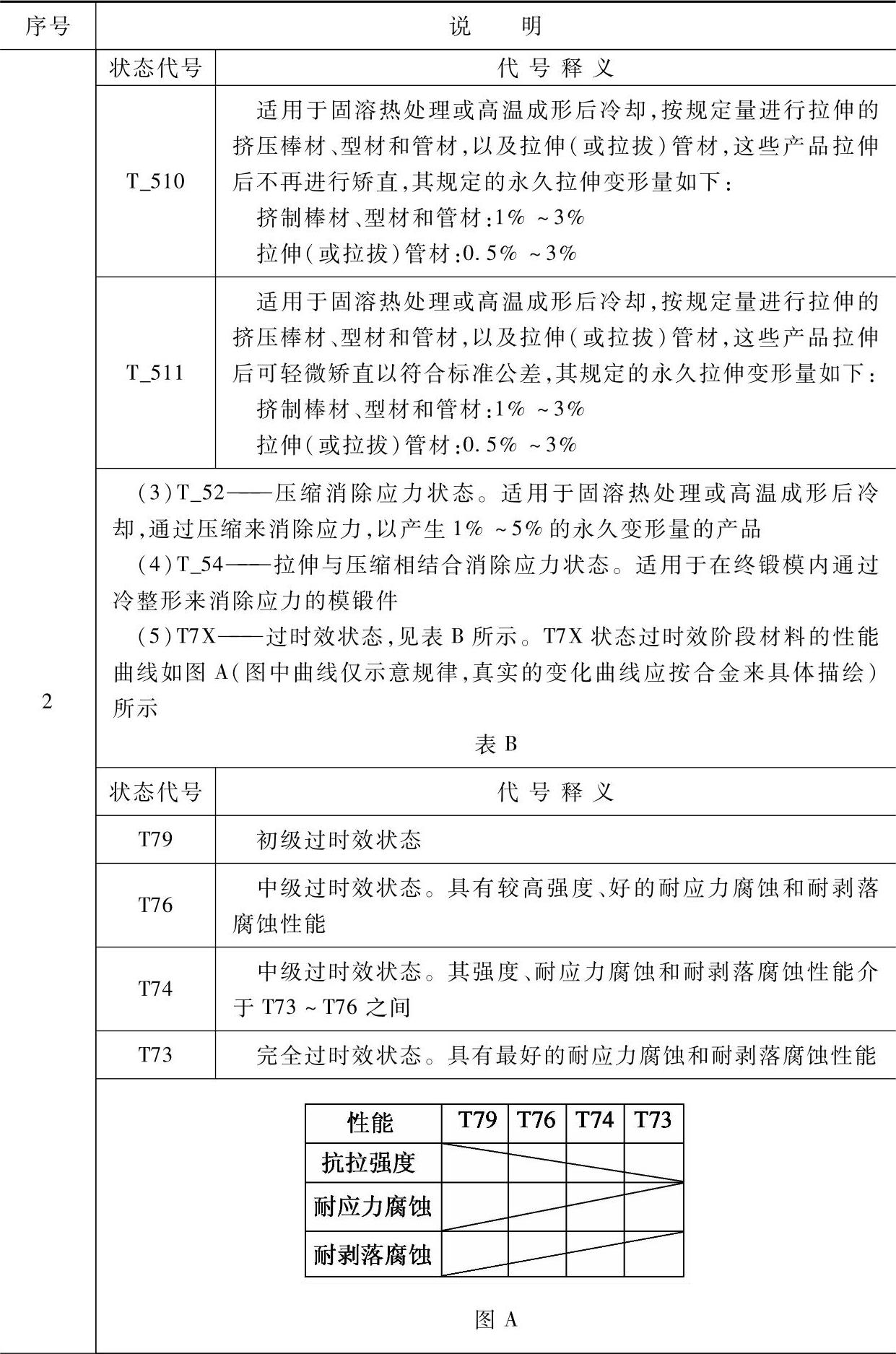

（6）T状态的细分状态代号（表1-10）

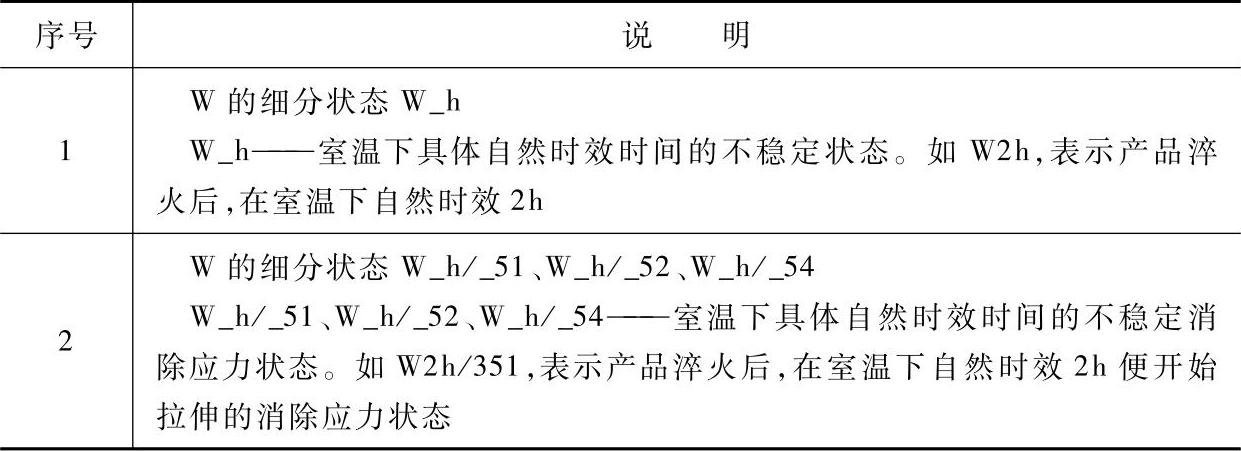

（7）W状态的细分状态代号（表1-11）
（8）T状态的热处理验证（见本标准附录A）
表1-8 O状态的细分状态代号
表1-9 H状态的细分状态代号
（续）
（续）
表1-10 T状态的细分状态代号
（续）
（续）
（续）
①某些6XXX系或7XXX系的合金，无论是炉内固溶热处理，还是高温成形后急冷以保留可溶性组分在固溶体中，均能达到相同的固溶热处理效果，这些合金的T3、T4、T6、T7、T8和T9状态可采用上述两种处理方法的任一种，但应保证产品的力学性能和其他性能（如耐腐蚀性能）
表1-11 W状态的细分状态代号
（9）新旧状态代号对照（表1-12）

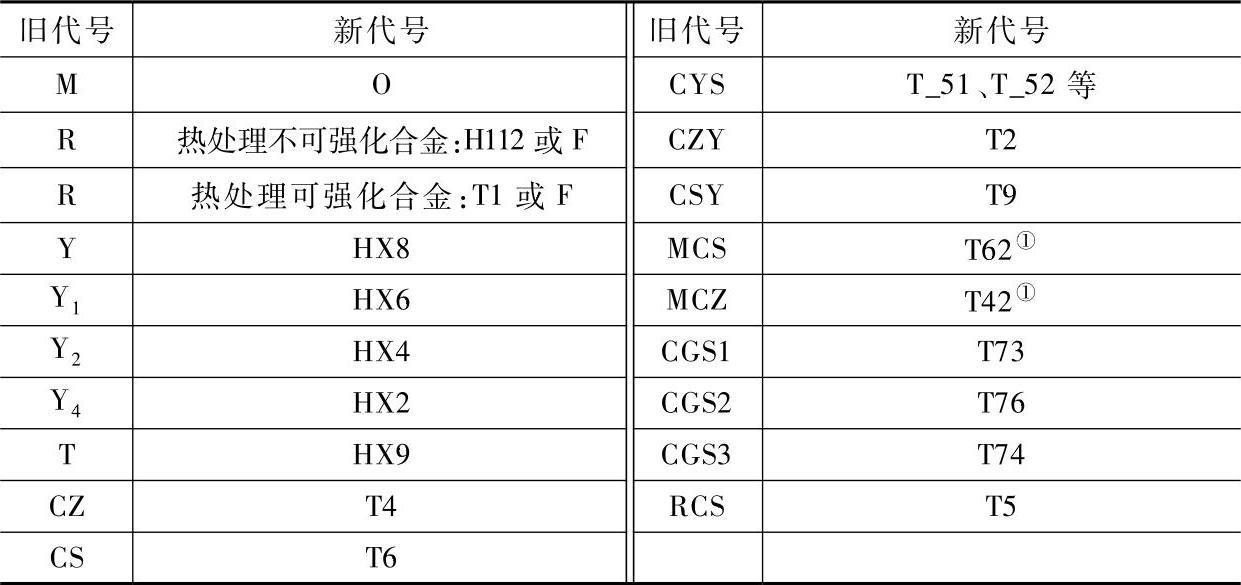

表1-12 新旧状态代号对照
①原以R状态交货的、提供CZ、CS试样性能的产品，其状态可分别对应新代号T42、T62。
有关实用有色金属材料手册的文章
- 详细阅读
-
铝及铝合金焊接技巧与注意事项详细阅读
铝镁合金也仅可变形强化，与其他铝合金相比，铝镁合金具有中等强度，其延性、焊接性能、耐蚀性能良好。2）为保证焊缝金属的耐蚀性，母材为纯铝时，宜采用纯度不低于母材的焊丝；母材为铝镁合金或铝锰合金等耐蚀铝合金时，宜采用含镁量或含锰量不低于母材的焊丝。未强化的铝及铝合金的预热温度一般为100～150℃；经强化的铝合金，预热温度不应超过100℃。......
2023-06-23
-
铝与铝合金的铬酸阳极氧化工艺详细阅读
但是如果在同样厚度条件下，铬酸阳极氧化膜的耐蚀能力比未经封闭的硫酸氧化膜高。铬酸阳极氧化溶液配方及工艺 铬酸阳极氧化工艺见表235。恒电压法始于美国，是一种强化型铬酸阳极氧化。铬酸的含量过高或过低均会降低氧化能力。铬酸阳极氧化法电解液中杂质为硫酸根、氯离子和三价铬。表236 铬酸阳极氧化膜常见故障、产生原因及解决方法......
2023-06-22
- 详细阅读
-
铝和铝合金的应用及特性详细阅读
图1-29铝合金分类相图2. 铝合金的代号、牌号表示方法变形铝合金的分类和牌号按性能特点和用途不同，变形铝合金可分为防锈铝合金、硬铝合金、超硬铝合金及锻铝合金。根据国家标准GB/T 16475—2008《变形铝及铝合金牌号表示方法》中的......
2023-06-24
-
铝及铝合金草酸阳极氧化技术分析详细阅读
草酸阳极氧化就是在质量分数为2%～10%的草酸溶液中，通以直流、交流或交直流叠加电流进行铝及铝合金的阳极氧化。表229 铝及铝合金草酸阳极氧化工艺规范注：氧化时工件应带电入槽，并阶梯式升压。厚度小于0.6mm的铝及铝合金板材和有焊接头的铝合金工件上不适合用草酸阳极氧化法处理。......
2023-06-22
-
铝及铝合金极氩弧焊工艺要点详细阅读
铝及铝合金采用熔化极氩弧焊的焊接电流大、热量集中，焊缝熔池熔深大，焊接速度相应的增加，焊接生产率比手工钨极氩弧焊提高近20倍，适用于中等厚度较规则的纵焊缝、环焊缝及平焊位置的铝及铝合金焊接。用熔化极脉冲氩弧焊可以焊接1mm的薄板。5）大厚度的铝板焊接时，为了加大熔深，确保焊透，应采用氩气与氦气的混合气体进行焊接，要求氦气的体积分数为70%。铝及铝合金大电流熔化极氩弧焊的焊接参数见表4-13。......
2023-06-15
-
铝及铝合金的分类和应用领域详细阅读
铝合金按加工方法可以分为变形铝合金和铸造铝合金两大类。变形铝合金又分为不可热处理强化型铝合金和可热处理强化型铝合金。变形铝合金按其合金元素不同，可以分为9类。GB/T 3190—2008《变形铝及铝合金化学成分》规定了变形铝和铝合金的分类、牌号及成分，具体分类见表4-29。表4-30列出了一些典型变形铝合金的牌号、主要化学成分及力学性能。铝及铝合金从固态转为液态时，无明显的颜色变化，使操作者难以掌握加热温度。......
2023-07-02
相关推荐
