如何实现动卡盘装夹磨削偏心零件?

【摘要】:图19-8 动卡盘装夹图19-8a所示为偏心轴,用单动卡盘找正磨削偏心。工件的找正位置如图19-8b所示,使被加工圆中心与基准圆之间有一偏心距。装夹方法如图19-8c所示,用单动卡盘夹mm外圆,将单动卡盘按偏心距作相应的初调整,使指示表的偏摆量为4mm,误差控制在±0.005 mm以内。偏心距的测量如图19-8d所示,将mm外圆放在V形架上,测量时用手转动工件,指示表偏摆量的一半,即为工件的实际偏心距尺寸。粗磨后作一次测量,测出偏心距误差。

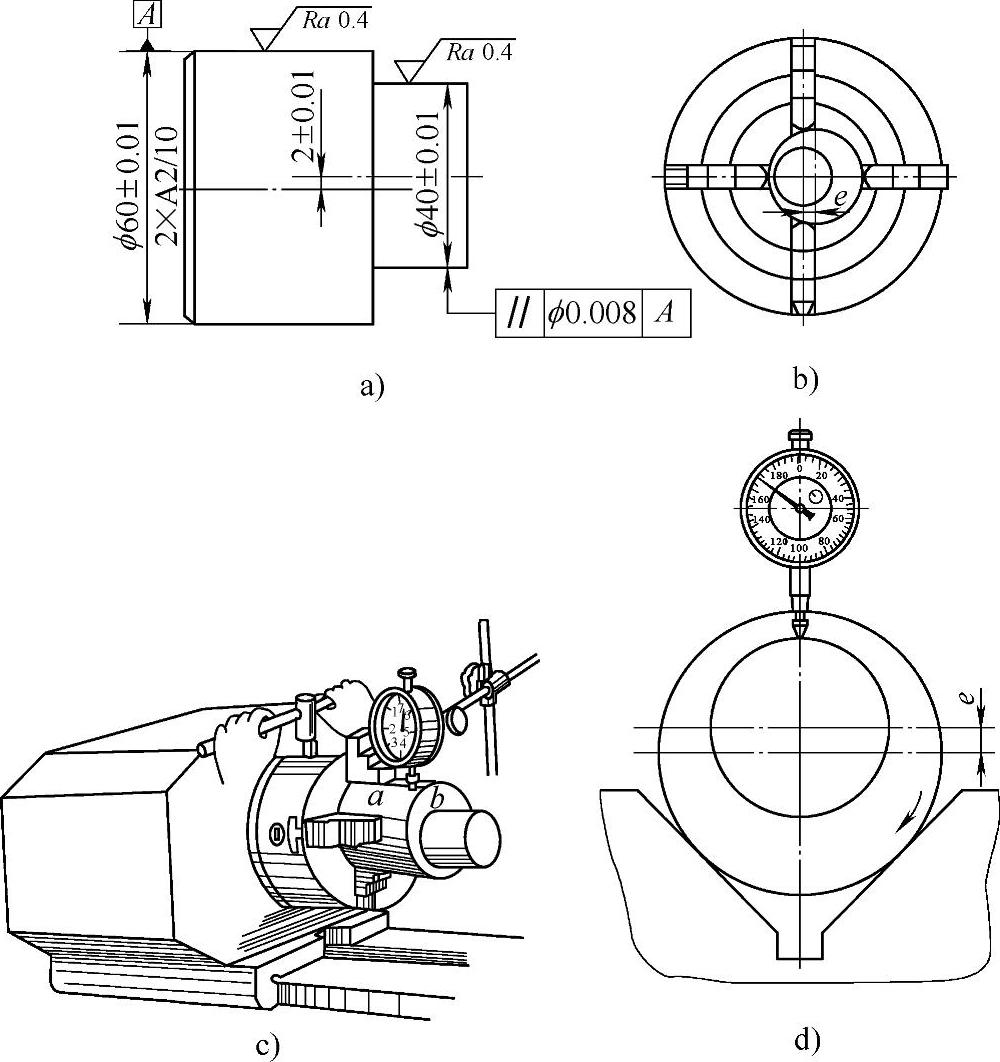

图19-8 动卡盘装夹

图19-8a所示为偏心轴,用单动卡盘找正磨削偏心。工件的找正位置如图19-8b所示,使被加工圆中心与基准圆之间有一偏心距。装夹方法如图19-8c所示,用单动卡盘夹ϕ(60±0.01)mm外圆,将单动卡盘按偏心距作相应的初调整,使指示表的偏摆量为4mm,误差控制在±0.005 mm以内。再用指示表测量ϕ(40±0.01)mm外圆,偏摆量在0.05mm以内,以保证一定的磨削余量。精调整卡盘,用指示表测量ϕ(60±0.01)mm外圆的偏摆量为(4±0.005)mm,同时分别测量任一卡爪处的外圆素线,使其与工作台移动方向平行。如图19-8c所示,将素线ab的平行度误差控制在0.005mm内,使ϕ(60±0.01)mm外圆轴线与磨床主轴轴线平行。

这种方法的特点是操作要求较高,能获得较高的加工精度,适用于单件生产中磨削长度较短的零件。但由于,找正工件的时间较长,不适合成批生产。

偏心距的测量如图19-8d所示,将ϕ(60±0.01)mm外圆放在V形架上,测量时用手转动工件,指示表偏摆量的一半,即为工件的实际偏心距尺寸。粗磨后作一次测量,测出偏心距误差。在精磨时,这一误差需调整卡盘加以修正。在调整时,应以ϕ(40±0.01)mm外圆为基准,再作修正的调整。注意使误差的方向和修正调整的方向相反,以使误差减小。
