螺纹零件的技术要求详解

2023-06-28 理论教育版权反馈

【摘要】：螺纹的中径尺寸，则影响外螺纹与内螺纹的旋合。螺纹旋合时，起实际作用的是作用中径。米制梯形螺纹的牙型角为30°，米制蜗杆螺纹的齿形角为20°。此外，还有矩形螺纹的牙型和滚珠丝杠的双圆弧牙型等。

1.尺寸精度

螺纹的尺寸精度主要是对螺距和中径尺寸等提出的精度要求。如千分尺的螺杆的螺距公差要求就很高，它直接影响千分尺的测量精度。传动螺纹影响传动精度。螺距误差包括局部误差和累积误差。

螺纹的中径尺寸，则影响外螺纹与内螺纹的旋合。按旋合的要求，对中径尺寸提出精度要求。螺纹旋合时，起实际作用的是作用中径。

2.牙型精度

螺纹的牙型有多种，如米制普通螺纹的牙型为三角形，牙型角为60°。米制梯形螺纹的牙型角为30°，米制蜗杆螺纹的齿形角为20°。此外，还有矩形螺纹的牙型和滚珠丝杠的双圆弧牙型等。

牙型精度以牙型的半角误差评定，牙型精度对旋合性和连接强度均有影响。

3.几何形状精度和位置精度

精密螺纹的中径，对几何形状有精度要求。同时中径对支承轴径有一定的位置精度要求。

精密螺纹对表面粗糙度有一定的要求。

5.精度标准

普通螺纹、梯形螺纹、机床传动丝杠、蜗杆螺纹等都有精度标准。

如普通螺纹的精度标准，内螺纹的基本偏差为G、H，公差等级为IT4～IT8；外螺纹的基本偏差为e、f、g、h，公差等级为IT4、IT6、IT8。普通螺纹的基本偏差和顶径公差见表15-2。

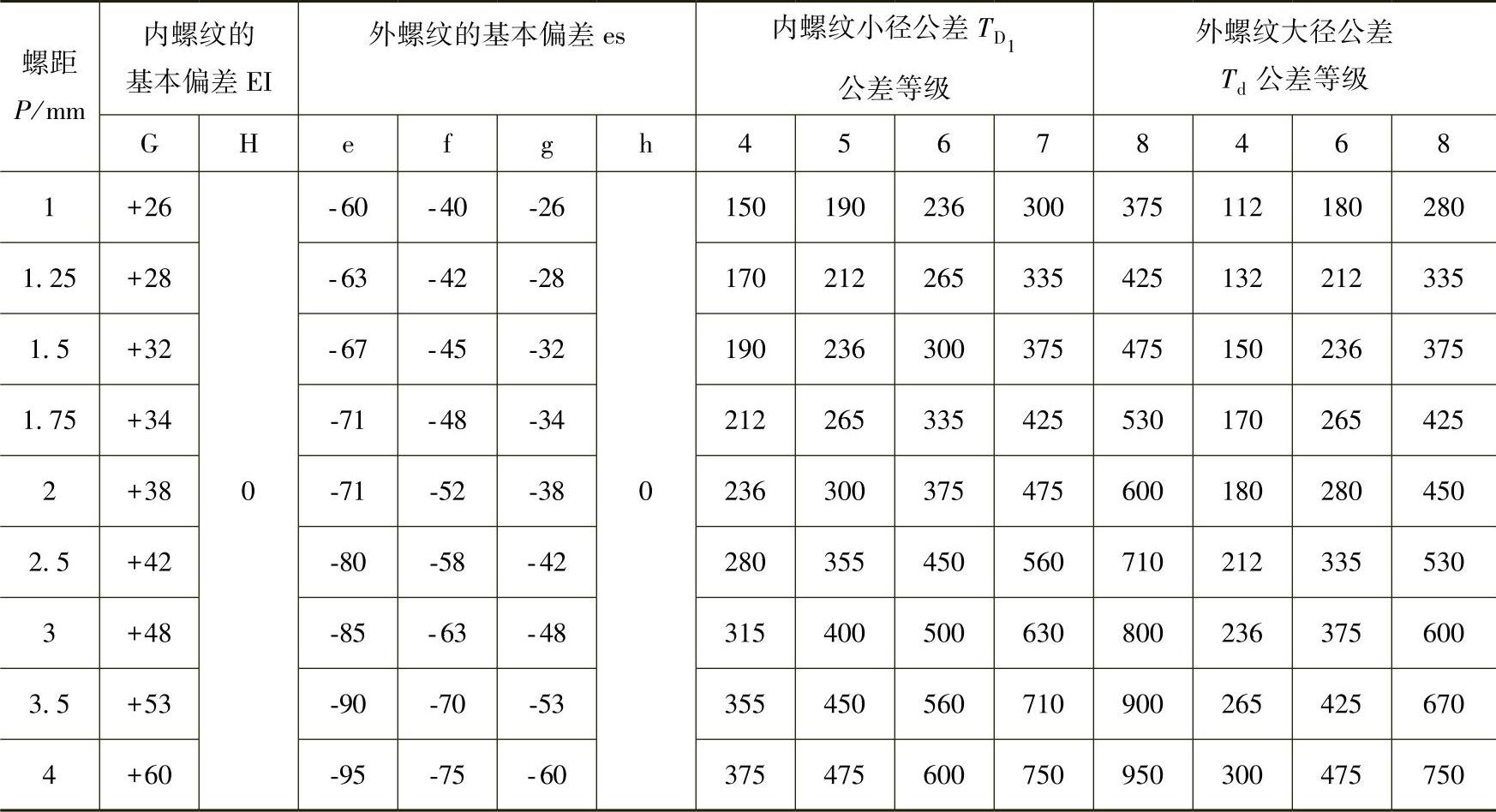

表15-2 普通螺纹基本偏差和顶径公差(单位:μm)
