实例：如何磨削成形面
【摘要】：粗磨后要精修整砂轮圆弧，以保证磨削精度和表面粗糙度。图14-27 圆弧形导轨2.操作步骤在M7132B磨床上进行磨削操作。④检查磨削余量。用切入磨削法精磨圆弧，保证mm尺寸，圆弧轴线对底平面的平行度误差不大于0.01mm，对侧面的平行度误差不大于0.02mm，表面粗糙度值不超过Ra0.4μm。
1.图样和技术要求分析

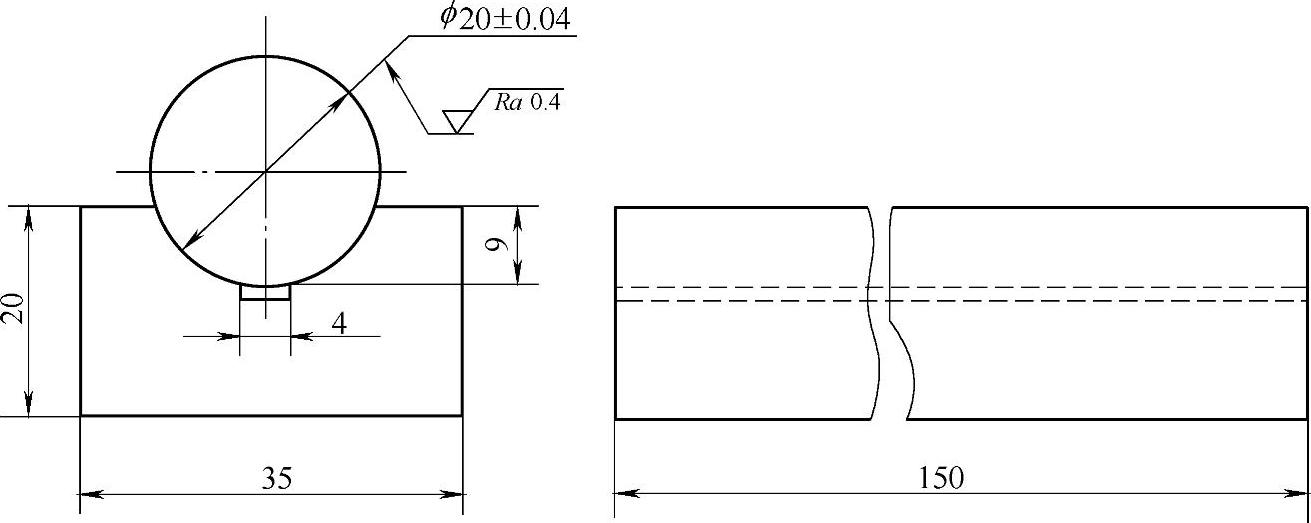

图14-27所示为一圆弧形导轨，材料为45钢，热处理淬火硬度为48～52HRC，高和宽四面均已磨削加工，现要求磨削ϕ(20±0.04)mm半圆弧面，表面粗糙度值为Ra0.4μm，圆弧轴线对底平面的平行度公差为0.01mm，对侧面的平行度公差为0.02mm。
根据工件材料和加工要求，进行如下选择和分析。
(1)砂轮的选择 所选砂轮的特性为WA60K5V，修整砂轮用金刚石笔。
(2)装夹方法 工件用电磁吸盘装夹，并用百分表找正工件侧面与工作台纵向的平行度误差在0.0lmm以内，装夹前应清理工件和工作台。
(3)磨削方法 用修整砂轮圆弧工具将砂轮修成R 10－0.01－0.03 mm的凸圆弧，调整金刚石笔
位置(垫量块组控制)，以便于获得精确的圆弧尺寸。用切入磨削法粗、精磨半圆弧，磨前
注意对刀。粗磨后要精修整砂轮圆弧，以保证磨削精度和表面粗糙度。(4)切削液的选择 选用乳化液切削液，并注意充分冷却。
图14-27 圆弧形导轨
2.操作步骤
在M7132B磨床上进行磨削操作。
1)操作前检查、准备。
①清理电磁吸盘工作台面和工件表面，去除飞边，将工件装夹在电磁吸盘上。
②找正工件侧面与工作台纵向运动方向的平行度，误差不大于0.01mm。
③修整砂轮，用修整圆弧砂轮工具将砂轮修成R 10－0.05－0.10 mm凸圆弧。
④检查磨削余量。
⑤调整工作台，找正砂轮与工件圆弧相对位置，并调整工作台行程挡铁位置。
2)粗磨圆弧。用切入磨削法粗磨圆弧，注意接刀光滑，留0.03～0.06mm精磨余量。
3)精修整砂轮。修成R 10－0.01－0.03 mm的凸圆弧。
4)精磨圆弧。用切入磨削法精磨圆弧，保证ϕ(20±0.04)mm尺寸，圆弧轴线对底平面的平行度误差不大于0.01mm，对侧面的平行度误差不大于0.02mm，表面粗糙度值不超过Ra0.4μm。
本例的操作要领是要正确修整好砂轮的形状尺寸，找正工件与砂轮的相对位置。
