刃磨技巧与方法的分析介绍
【摘要】：装夹前需检查心轴中心孔。表14-3 圆柱铣刀刃磨工艺(续)
1.图样和技术要求分析
图14-17所示为一圆柱形铣刀，因磨损需刃磨后刀面，材料为W18Cr4V2，热处理淬火硬度为63～66HRC，铣刀外径为ϕ630－0.05 mm，螺旋角β＝40°，端面前角γn＝15°，端面后角αn＝12°，齿数z＝8，切削刃对中心线的径向圆跳动公差:相邻为0.03mm，一周为0.06mm。刃磨面的表面粗糙度值为Ra6.3μm。

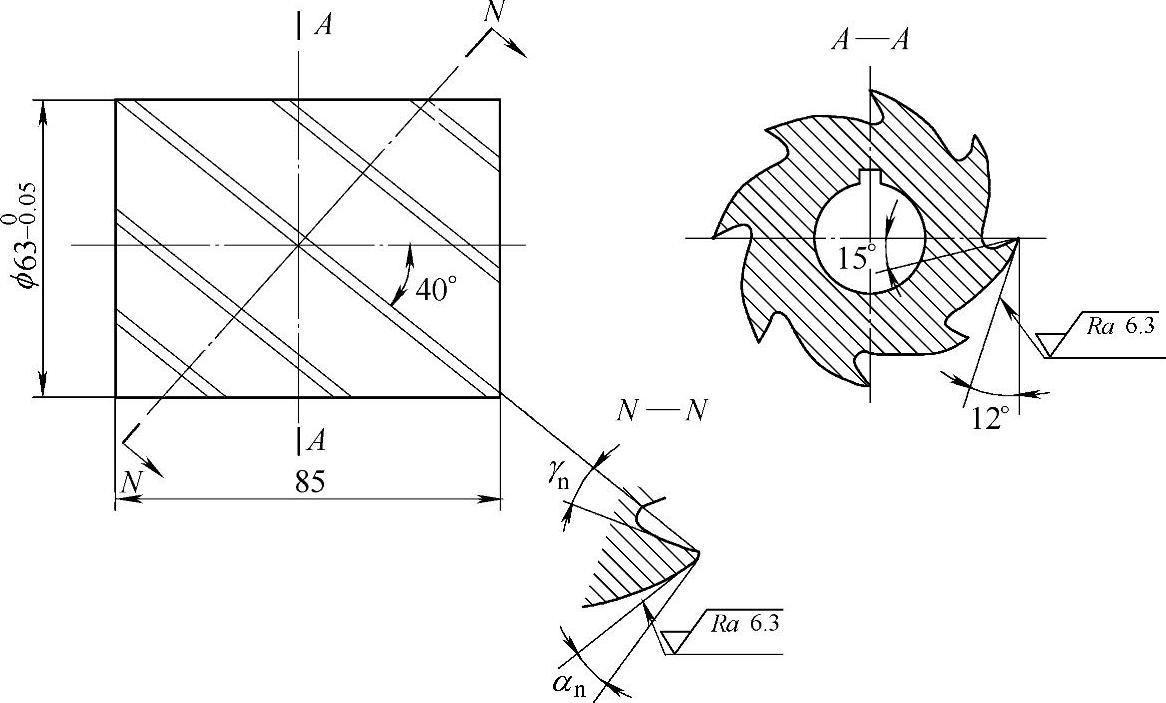

图14-17 圆柱铣刀
根据工件材料和加工要求，进行如下选择和分析。
(1)砂轮的选择 所选砂轮为WA60KSV的杯形砂轮，并将砂轮端面修成内凹形。修整砂轮用金刚石笔。
(2)装夹方法 选用端面夹紧、内孔定位的心轴进行装夹，铣刀在心轴上紧固后装在前、后顶尖之间。装夹前需检查心轴中心孔。

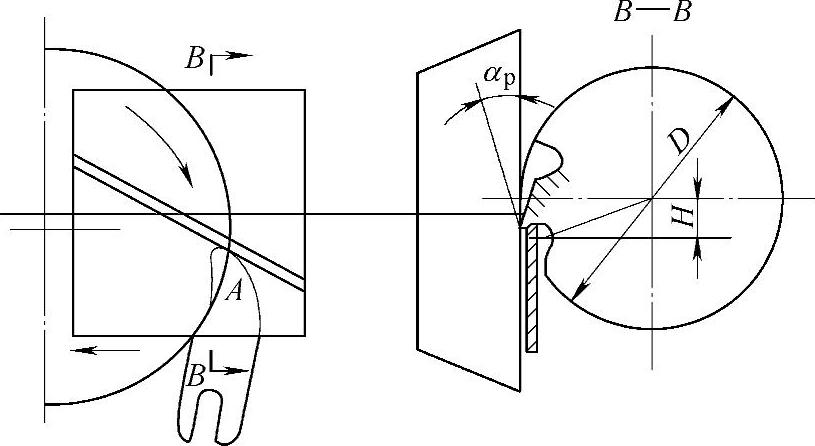

图14-18 圆柱铣刀齿托片的安装位置

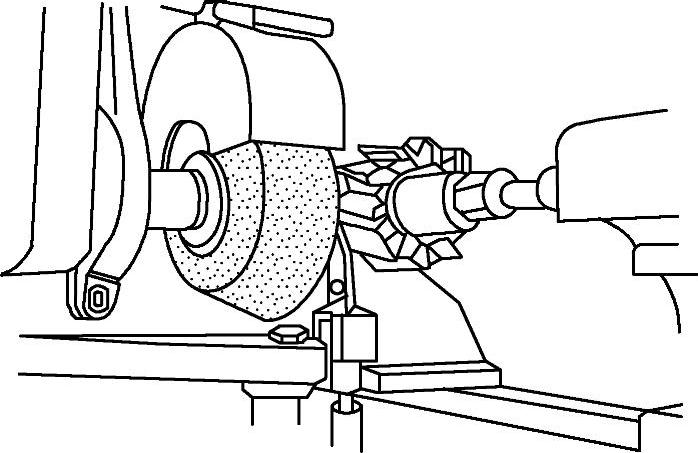

图14-19 圆柱铣刀的刃磨
(3)刃磨方法 铣刀刃磨前应先用心轴装夹修磨外圆，调整好砂轮与铣刀相对位置，利用中心规将砂轮中心和两顶尖中心调整到同高，并将砂轮架转2°～3°，避免已磨好的切削刃碰到砂轮边缘。同时将齿托架安装在砂轮架上，然后将砂轮中心调低并使齿托片顶端低于铣刀中心
，如图14-18所示。由于铣刀为螺旋齿，故采用圆弧齿托片，如图14-5d所示。

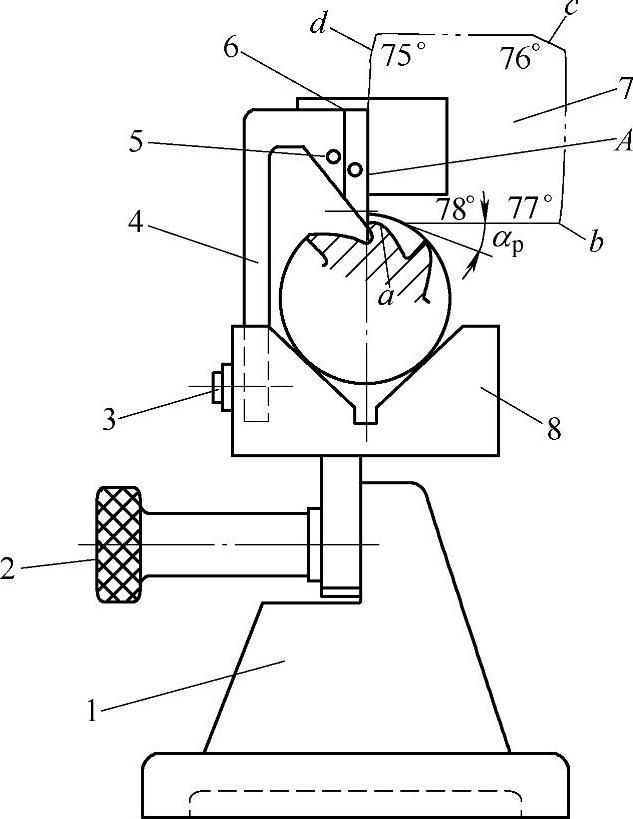

图14-20 铣刀后角测量
1—底座 2、3—调节螺钉
4—臂架 5—螺钉 6—靠板
7—角度样板 8—V型块
刃磨时，将铣刀的一齿槽引进齿托片，并将前刀面紧贴齿托片顶端，左手摇动手轮，使工作台作纵向进给，右手扶住铣刀心轴，铣刀随工作台作纵向进给的同时也作圆周运动，即形成螺旋运动。起动砂轮，缓慢地作横向进给，刃磨刀齿的后刀面。磨好一齿后，退出齿托片，将铣刀转过一齿，继续刃磨，逐齿磨至要求，如图14-19所示。
(4)检查方法 圆柱铣刀有端面后角αp和法向后角αn，它们与螺旋角β有关，其关系式为
tanαp＝tanαn cosβ
一般刃磨后只检查端面后角αp。检查后角可用多刃角尺测量，如图14-20所示。
2.操作步骤
圆柱铣刀刃磨工艺见表14-3。

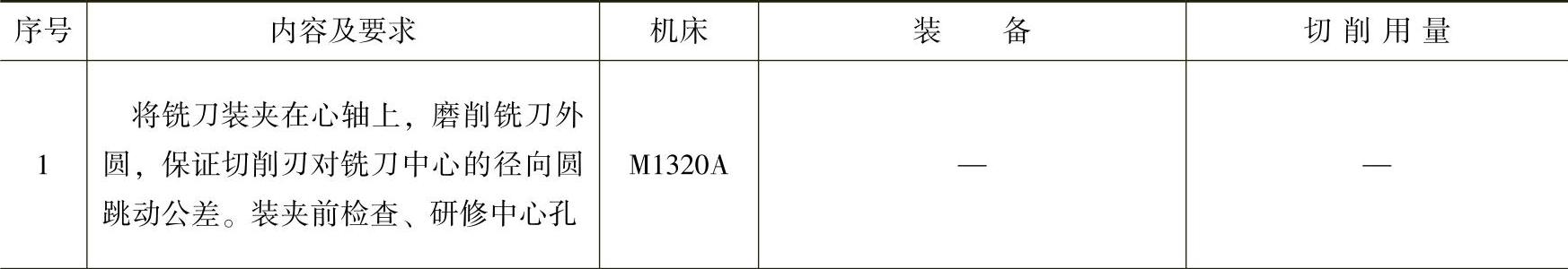

表14-3 圆柱铣刀刃磨工艺
(续)
