1.图样和技术要求分析
图13-29所示为垫板工件,材料为45钢,热处理淬火硬度为40~45HRC,厚度尺寸为(30±0.01)mm,两平面平行度公差为0.005mm,表面粗糙度值均为Ra0.8μm。根据工件材料和加工技术要求,进行如下选择和分析:
1)砂轮的选择。平面磨削应采用硬度低、粒度粗、组织疏松的砂轮。所选砂轮的特性为WA46KV的平形砂轮。修整砂轮用金刚石笔。
2)装夹方法。用电磁吸盘装夹,装夹前要将吸盘台面和工件的飞边、氧化层清除干净。
3)磨削方法。采用横向磨削法,考虑到工件的尺寸精度和平行度的要求较高,应划分粗、精磨,分配好两面的磨削余量,并选择合适的磨削用量。
4)切削液的选择。采用乳化液切削液,为防止磨削热的影响,切削液要充分。

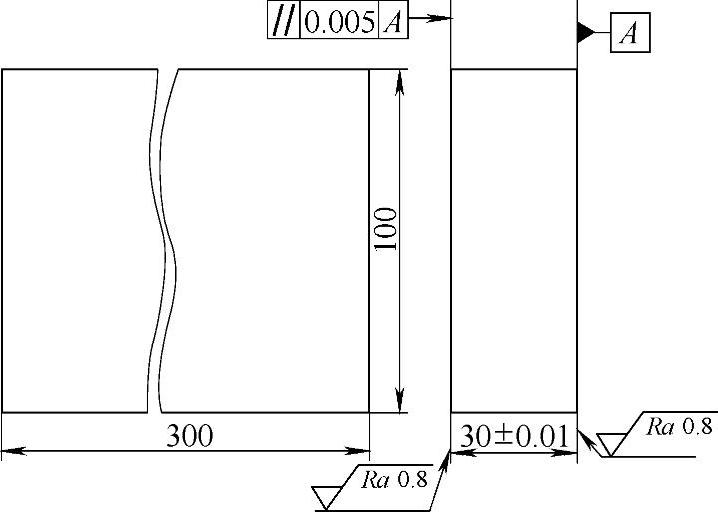

图13-29 垫板
2.操作步骤
在M7132B磨床上进行磨削操作。
1)操作前检查、准备。
①擦净电磁吸盘台面,清除工件飞边、氧化层。
②检查磨削余量。
③将工件装夹在电磁吸盘上。
④调整工作台行程挡铁位置。
⑤修整砂轮。
2)粗磨上平面。留0.08~0.10mm精磨余量。
3)翻身装夹。装夹前清除飞边。
4)粗磨另一面。留0.08~0.10mm精磨余量,保证平行度误差不大于0.005mm。
5)精修整砂轮。
6)精磨平面。保证表面粗糙度值在Ra0.8μm以内,另一面磨削余量为0.08~0.10mm。
7)翻身装夹,装夹前清除飞边。
8)精磨另一面。保证厚度尺寸为(30±0.01)mm,平行度误差不大于0.005mm,表面粗
糙度值在Ra0.8μm以内。
