如何检验位置度误差?

【摘要】:如图13-28所示,20+0.0160mm孔的轴线对基准平面A、B、C的位置度公差为0.1mm。在磨削平面时和磨削后均需检验位置度误差。图13-28 平面工件的位置度公差磨削时,可先磨削A基准平面及对面,粗磨后留0.10~0.14mm精磨余量,再粗磨B、C两基准平面,与A基准面相互垂直,垂直度误差不大于0.01mm,每面留精磨余量0.05~0.07mm。加工后,位置度误差的检验可在精密平板上进行。

平面工件的某些要素(如孔的轴线)对基准平面常有位置度公差的要求。而这些基准平面往往是在孔加工后精磨的,这就需要进行位置度误差的检验。

如图13-28所示,ϕ20+0.0160mm孔的轴线对基准平面A、B、C的位置度公差为ϕ0.1mm。在磨削平面时和磨削后均需检验位置度误差。

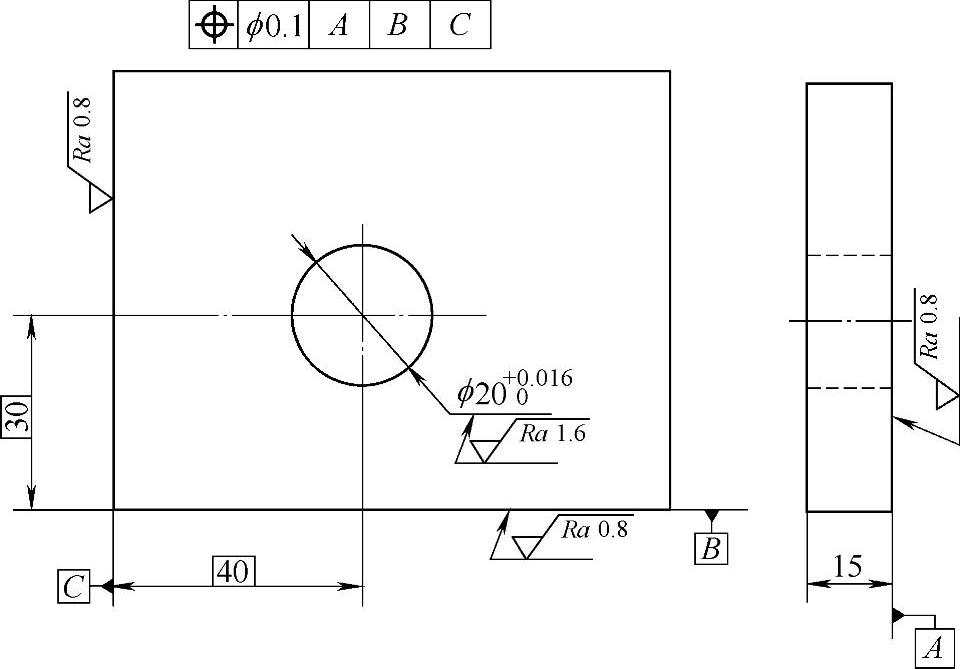

图13-28 平面工件的位置度公差

磨削时,可先磨削A基准平面及对面,粗磨后留0.10~0.14mm精磨余量,再粗磨B、C两基准平面,与A基准面相互垂直,垂直度误差不大于0.01mm,每面留精磨余量0.05~0.07mm。用游标卡尺测量ϕ20mm孔至B、C面的距离,先测A面一端,再反身测A面的对面一端。根据测量结果,进行找正后,再精磨A基准面两侧及B面和C面。

加工后,位置度误差的检验可在精密平板上进行。将一根ϕ20mm的圆柱插入ϕ20mm孔中,根据ϕ20mm孔中心至B、C面的理论正确尺寸30mm和40mm组成两量块组40mm和50mm。测量时,将B面和C面轮流放在平板上,把百分表测量头压在量块组上,调整表针至零位,再用百分表测量头测量圆柱最上面母线,先测量A面一侧,再测量A面对面一侧,根据百分表读数的变化,可计算出位置度误差值。
