垂直面磨削原理及方法
【摘要】：垂直面是指两表面成90°角的平面。测量A面的垂直度误差，并在工件底面适当的部位垫纸，使百分表读数为零。图13-11 用百分表找正垂直面图13-12 用90°圆柱角尺找正垂直面图13-13 专用百分表座图13-14 用专用百分表座找正垂直度a)校正百分表 b)测量工件用专用百分表座找正垂直面专用百分表座的结构特点是在百分表座上设有定位点，如图13-13所示。
垂直面是指两表面成90°角的平面。工件在装夹时要保证相邻两平面间的垂直度要求。
1.用精密机用平口台虎钳装夹
如图13-7所示为精密机用平口台虎钳，它适用于装夹小型或非铁磁性材料的工件。精密的固定钳口1、凸台3和平口钳体5为整体结构。凸台3内装有螺母，转动螺杆4，活动钳口2即可夹紧工件。精密钳口的平面对侧面有较高的垂直度要求，角度公差为90°±30″。
2.用精密角铁装夹
精密角铁具有两个相互垂直的工作平面，它的垂直度公差为0.005mm，故可达到较高的加工精度。磨削垂直平面时，工件以加工过的表面在角铁上定位，并用螺纹压板夹紧，如图13-8所示。
3.用导磁角铁装夹
导磁角铁由纯铁和黄铜片制成，它的四个工作面是相互垂直的。绝磁的黄铜片间隔分布，距离与电磁吸盘上的绝磁层距离相等，由铜螺栓装配成整体。使用时使导磁角铁的黄铜片与电磁吸盘的绝缘层对齐，电磁吸盘上的磁力线就会延伸到导磁角铁上。因而当电磁吸盘通电时，工件的侧面就被吸在导磁角铁的侧面上，如图13-9所示。这种装夹方法可达到较高的垂直度要求。
4.用精密V形块装夹
图13-10所示为用精密V形块装夹圆柱工件，磨削其端面，达到端面对圆柱轴线的垂直度要求。此方法适用于加工较大的圆柱端面工件。

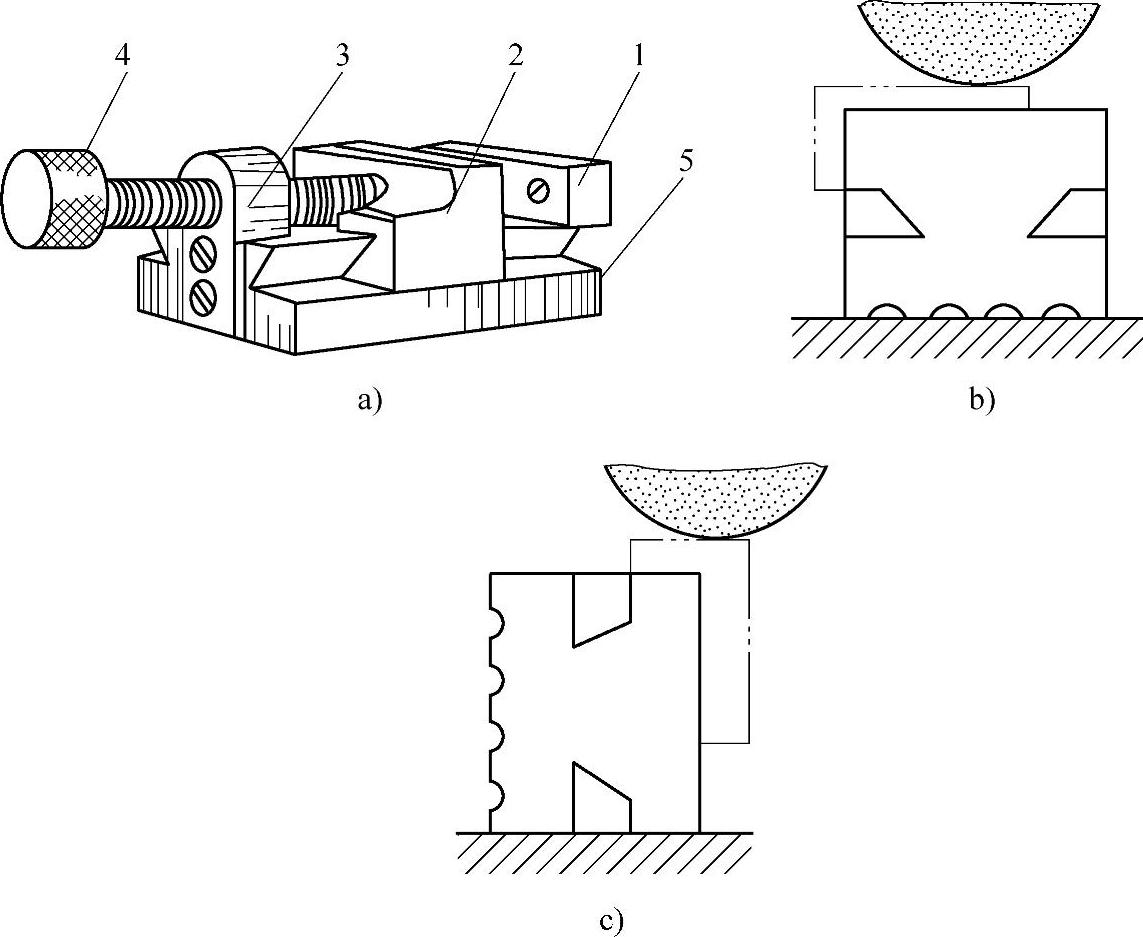

图13-7 精密机用平口台虎钳
a)台虎钳结构 b)、c)磨削方法
1—固定钳口 2—活动钳口 3—凸台 4—螺杆 5—平口钳体

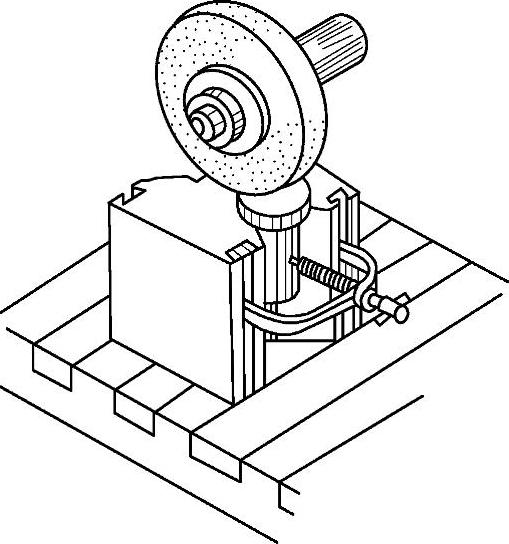

图13-8 精密角铁

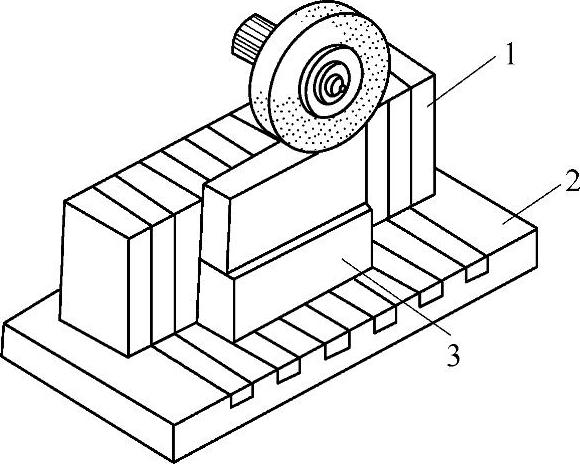

图13-9 导磁角铁
1—导磁角铁 2—电磁吸盘
3—平行垫铁
5.垫纸法
在缺乏上述工夹具的情况下，可将工件的一个平面精磨后，经找正，用垫纸法磨削垂直面。
(1)用百分表找正垂直面 将百分表固定在磨头上，并使百分表量杆与平面A接触，如图13-11所示。测量A面的垂直度误差，并在工件底面适当的部位垫纸，使百分表读数为零。然后磨削B面，使A面和B面保持垂直。
图13-10 精密V形块装夹工件
(2)用90°圆柱角尺找正垂直面 将90°圆柱角尺放在平板上，再将工件已磨好的平面靠在90°圆柱角尺母线上看其透光大小，如图13-12所示。如上段透光应在工件右底面垫纸，一直垫至不透光为止。然后将工件连同垫好的纸一起放在电磁吸盘上，通电吸住，并磨出垂直平面。这种方法较麻烦，精度不易控制，生产率低。

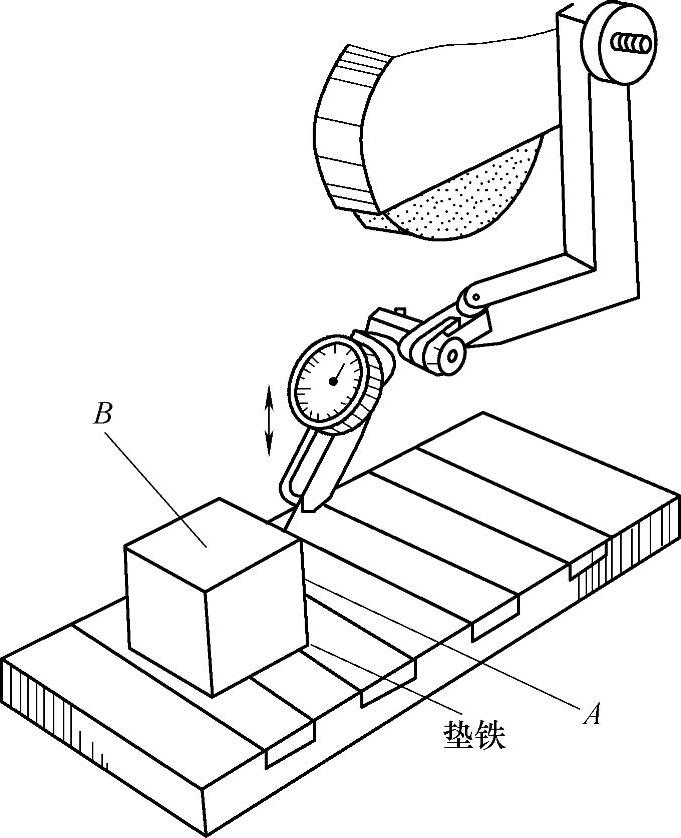

图13-11 用百分表找正垂直面
图13-12 用90°圆柱角尺找正垂直面

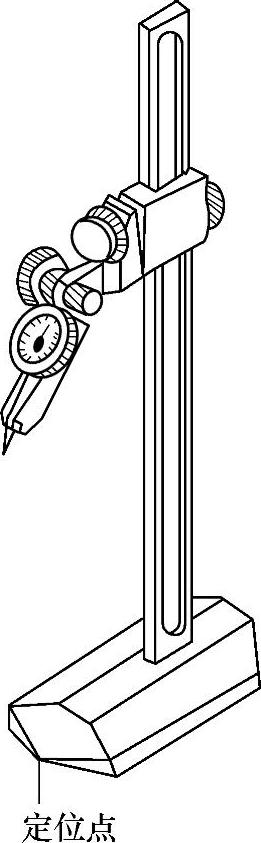

图13-13 专用百分表座

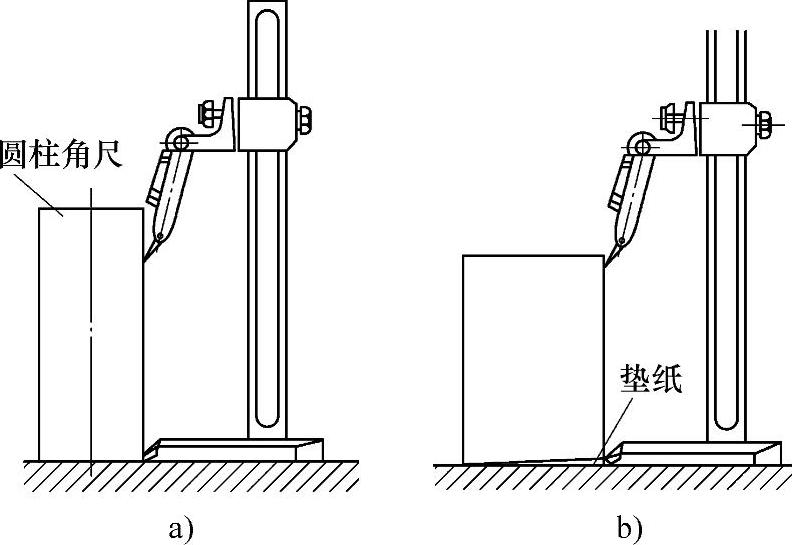

图13-14 用专用百分表座找正垂直度
a)校正百分表 b)测量工件
(3)用专用百分表座找正垂直面专用百分表座的结构特点是在百分表座上设有定位点，如图13-13所示。使用前须将百分表校正，把90°圆柱角尺放在平板上，用百分表座的定位点接触90°圆柱角尺表面，再将表座的百分表读数调到零位，此时读数值到定位点所组成空间平面与底面垂直，如图13-14a所示。然后再测量工件，方法同上，百分表座定位点接触工件，再观其百分表的读数，如图13-14b所示。如果比测量90°圆柱角尺的读数大，那就在工件的右底面垫纸，垫纸厚度可根据读数值确定。使用这种方法加工精度较高，但应注意找正时要防止百分表移动。
