1.单动卡盘的结构

单动卡盘上有四个卡爪，每个卡爪都单独由一个螺杆来控制移动，卡爪的背面有半瓣螺纹与螺杆啮合，因而四个卡爪可以单独移动，如图12-12所示。单动卡盘有正爪、反爪和反撑三种装夹方法。

用单动卡盘装夹可以达到很高的定心精度，但校正比较麻烦。目前在小批量生产中主要用于装夹尺寸较大或外形不很规则的工件及定心精度要求高的工件。

2.在单动卡盘上校正工件

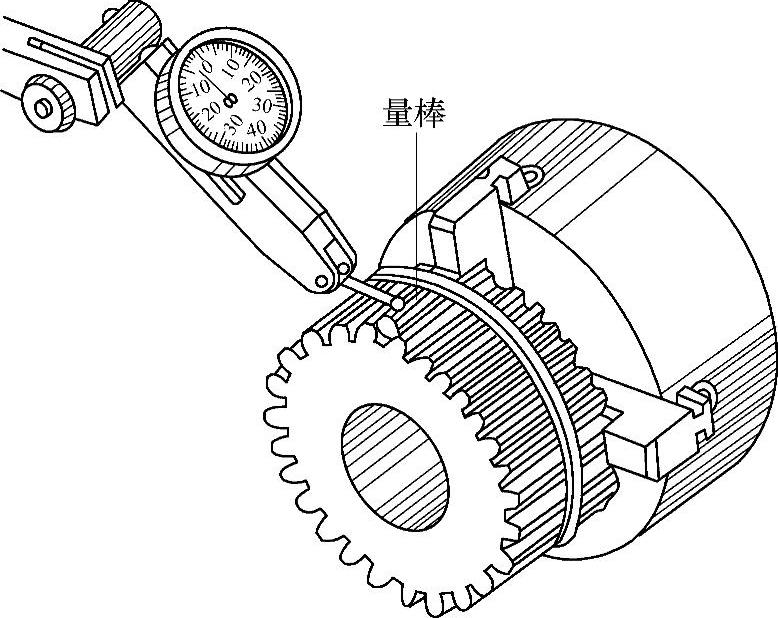

工件在单动卡盘上大致夹紧后，必须依工件的基准面进行校正。用百分表可以将基面的圆跳动量校正在0.005mm以内。如果基面尺寸本身留有余量，则圆跳动量可以在磨削余量1/3的范围内。

图12-12 单动卡盘

1—卡爪 2—螺杆 3—卡盘体

单动卡盘装夹校正时应注意以下几点:

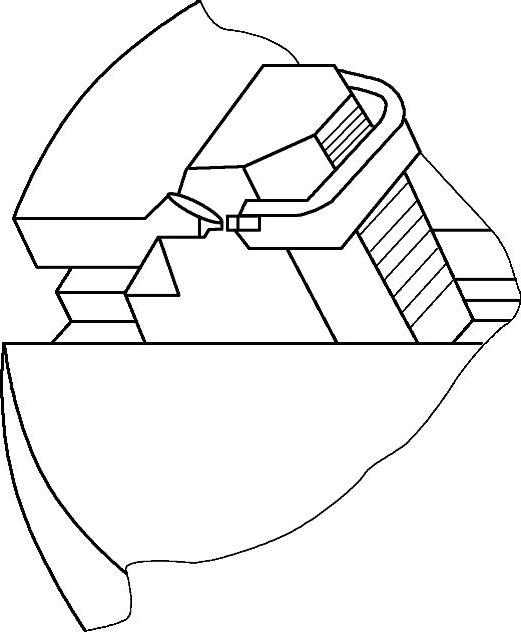

1)在卡爪和工件间垫上铜衬片，这样既能避免卡爪损伤工件外圆，又有利于工件的校正。较好的铜衬片可以制成U形，用较软的弹簧固定在卡爪上，见图12-13所示。铜衬片与工件的接触面要小一些。

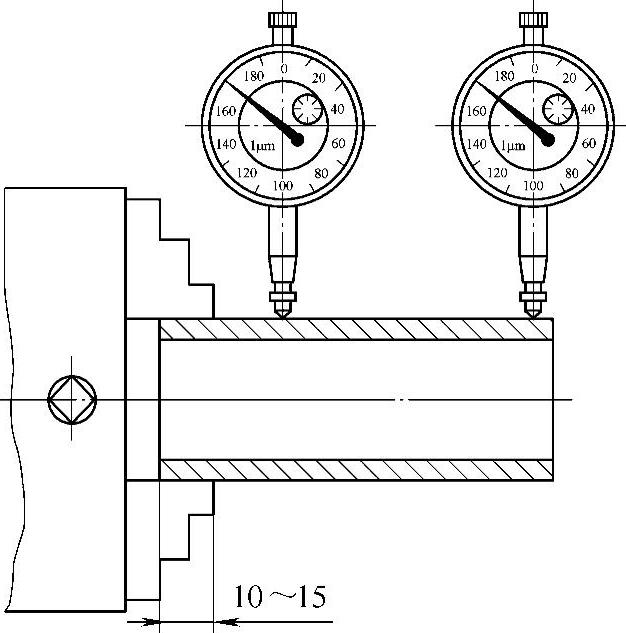

2)装夹较长的工件时，工件装夹部分不要过长(夹持约10～15mm)。校正时先校正靠近卡爪的一端，再校正另一端，如图12-14所示。靠近卡爪的一端校正时，可调整两个对称卡爪的松紧；校正远离卡爪的一端时，不能调整卡爪的松紧，只能用铜棒在工件的最高处轻轻敲击找正，最后再重新检查靠近卡爪的一端。经过反复校正，直到工件径向圆跳动量在规定值以内。
