自定心卡盘的精度较低,工件夹紧后的径向圆跳动误差为0.08mm左右。

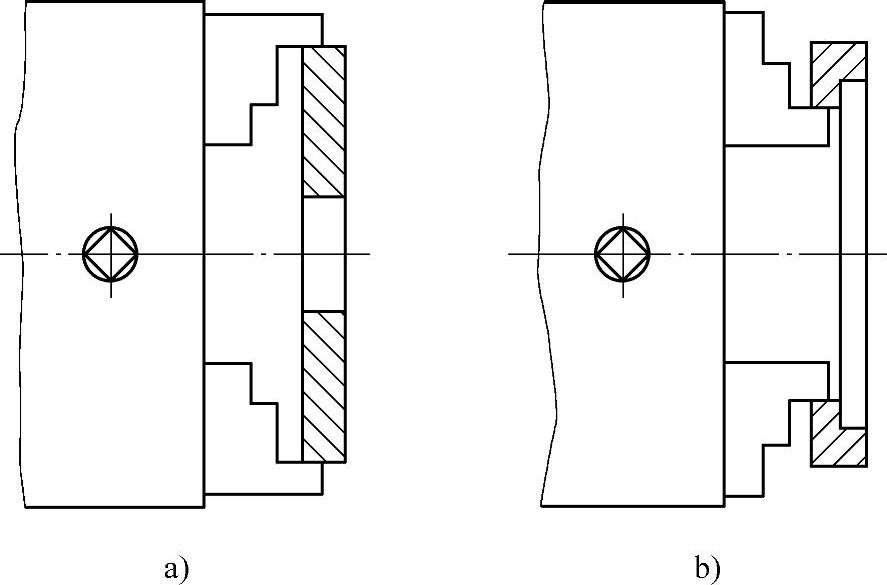

图12-8 自定心卡盘装夹工件
a)反爪装夹 b)反撑装夹
自定心卡盘使用时可根据工件直径调换卡爪方向,如图12-8所示。当工件直径较小时,用正爪装夹;当工件直径较大时,用反爪装夹。如果工件带有直径较大的内孔,也可以采用反撑的装夹方法。
自定心卡盘是通过法兰盘装到磨床主轴上的,法兰盘结构随磨床主轴不同而不同。带锥柄的法兰盘如图12-9所示,它的锥柄与主轴前端内锥孔配合,并用通过主轴2贯穿孔的拉杆1拉紧法兰盘3,这种连接方法常用于万能外圆磨床。

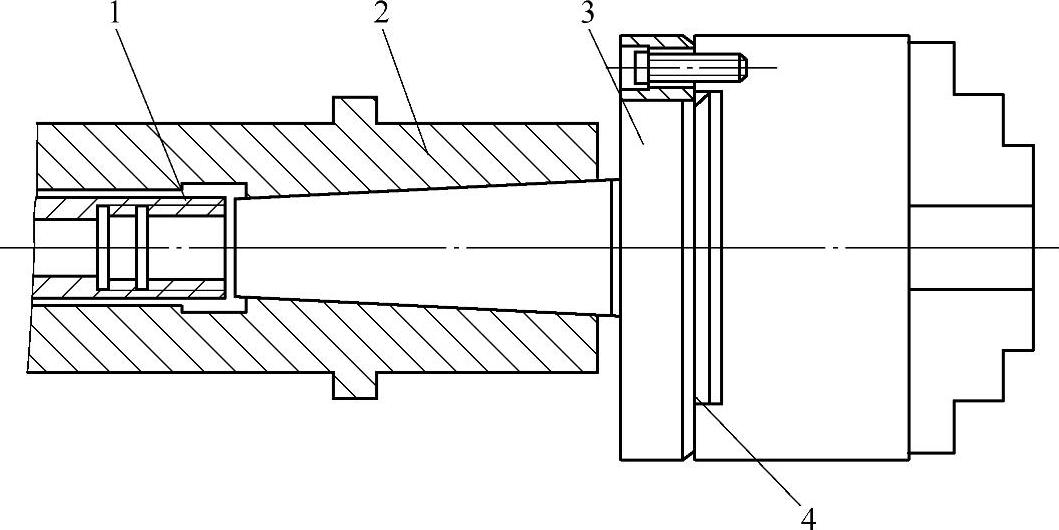

图12-9 带锥柄的法兰盘
1—拉杆 2—主轴 3—法兰盘 4—定心圆柱面
带内锥孔的法兰盘如图12-10所示,它的内锥孔与主轴的锥面配合。先用螺钉把法兰盘2紧固在主轴1前端的法兰上,再用百分表检查它的端面圆跳动量,并校正圆跳动量不大于0.015mm,然后把卡盘安装在法兰盘上即可。
使用自定心卡盘时应注意以下几点:
1)经常保持平面螺纹与卡爪啮合处的清洁。使用一段时间后,可以将三个卡爪拆下,以便清除丝盘上的磨屑,使卡爪移动灵活。
2)每个卡爪都有一个固定位置,在卡盘体径向槽处和每个卡爪上分别刻有编号1、2、3,装卡爪时必须对号装入。
图12-10 带内锥孔的法兰盘
1—主轴 2—法兰盘
3)卡爪的夹持部分要注意保护,找正时不能敲击卡爪。
4)卡盘本身的定心精度一般较低,对于成批磨削、径向圆跳动量较严格的工件,可以采用调整卡盘的方法来提高工件的定心精度。为此,可以把装卡盘的法兰盘上的定心台阶的外圆磨小0.4~0.5mm,使之与卡盘的配合孔之间有较大的间隙,这样卡盘在径向有较大的位移量,便于调整。调整时,用百分表测出工件外圆的圆跳动量,并用铜棒轻轻敲击卡盘体外圆,直到工件径向圆跳动量达到规定的要求为止。
5)装夹较长的工件时,工件轴线容易发生偏斜,工件外端的径向圆跳动量往往较大,需要进行校正,如图12-11a所示;另外,对于盘形工件,其端面容易倾斜,也需要校正,如图12-11b所示。校正的方法是:先测量出工件外端或工件端面的圆跳动量,然后用铜棒敲击有关部位,直到圆跳动量符合要求为止。

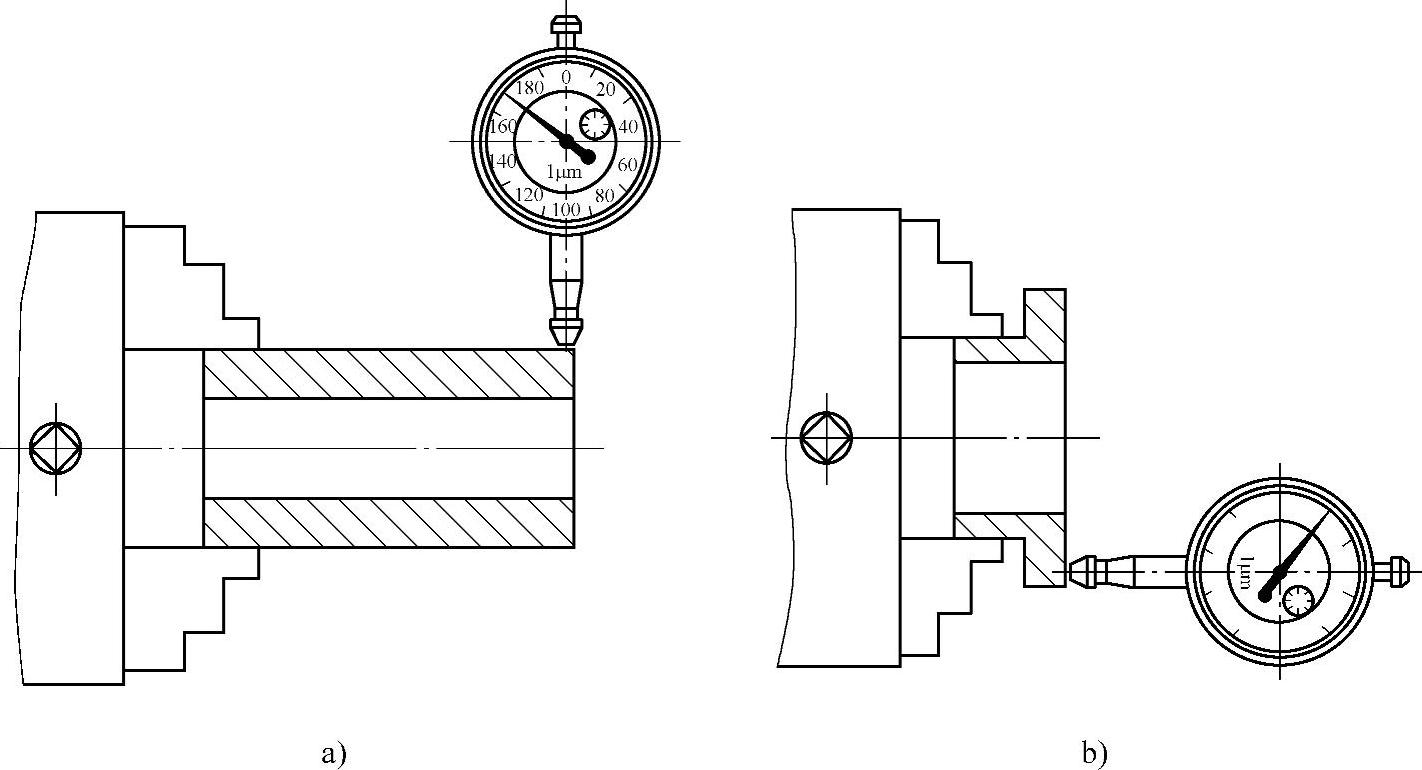

图12-11 工件在自定心卡盘上校正
a)套类工件校正 b)盘类工件校正
