主令电器主要用于闭合、断开控制电路，以发出信号或命令，达到对电力拖动系统的控制或实现程序控制。常用的主令电器有按钮、位置开关、万能转换开关和主令控制器等。

1.按钮

按钮是一种短时接通或分断小电流电路的电器，它不直接用于控制主电路的通断，而是在控制电路中发出“指令”去控制接触器、继电器等电器，再由它们去控制主电路。

(1)型号及含义按钮型号及含义如图10-21所示:

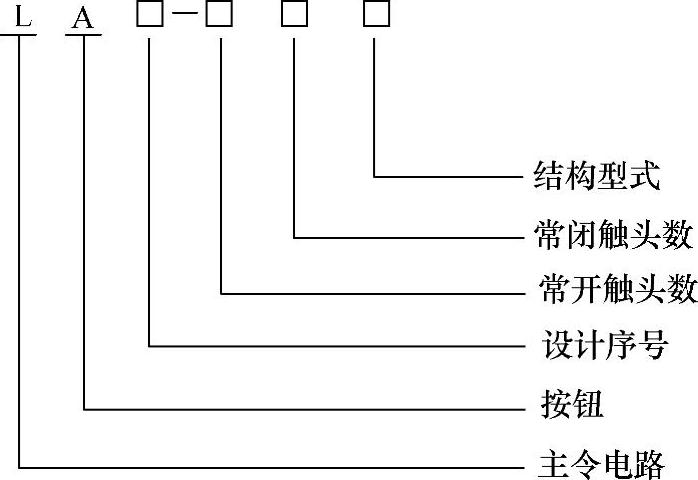

图10-21 按钮型号及含义

(2)结构按钮是短时间接通或断开小电流电路的电器。按下按钮时，桥式动触头先和上面的静触头分离，然后和下面的静触头接触；手松开后，靠弹簧复位。按钮主要用于操纵接触器、继电器或电器连锁电路。常见的按钮如图10-22所示。

图10-22 常见的按钮

a)LA10系列 b)LA18系列 c)LA19系列

(3)选用

1)根据使用场合和具体用途选择按钮的种类，在尘土较多时不宜选用LA18和LA19系列按钮。

2)按工作状态指示和工作情况的要求，选择按钮的颜色。

3)按控制回路的需要，确定按钮的数量，如单联钮、双联钮和三联钮等。

(4)安装与使用

1)按钮用于高温场合时，易使塑料变形老化而导致松动，引起接线螺钉间相碰而发生短路，可在接线螺钉处加套绝缘塑料管来防止短路。

2)带指示灯的按钮因灯泡发热，长期使用易使塑料灯罩产生变形，此时应降低灯泡两端的电压，延长其使用寿命。按钮一般都安装在面板上，且布置要整齐、合理、牢固，应保持触头间的清洁。

3)同一机床运动部件有几种不同工作状态时，应使每一对相反的按钮安装在同一组。

(5)常见故障按钮的常见故障及修理方法见表10-12。

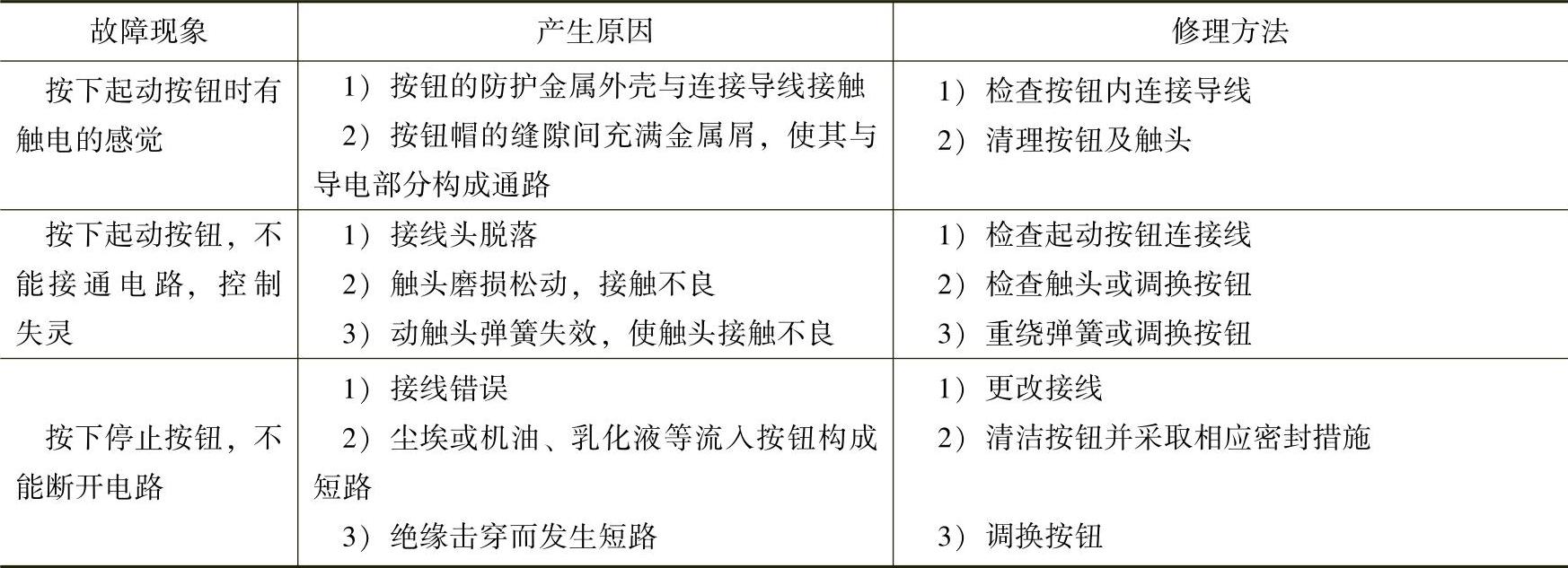

表10-12 按钮的常见故障及修理方法

2.位置开关

位置开关又称为行程开关或限位开关，它的作用与按钮相同，只是其触头的动作不是靠手动操作，而是利用生产机械某些运动部件上的滚轮使触头动作来实现接通或分断某些电路，使之达到一定的控制要求。

(1)型号及含义位置开关型号及含义如图10-23所示。

图10-23 位置开关型号及含义

(2)结构位置开关由触头系统、操动机构和外壳组成。JLXK1系列位置开关的外形和结构如图10-24所示。

(3)选用

1)根据安装环境选择防护形式，即选择开启时还是防护式。

2)根据控制回路的电压和电流选择采用何种系统的形程开关。

3)根据机械与行程开关的传力与位移关系选择合适的头部结构形式。

(4)安装与使用

1)位置开关安装时位置要准确，否则达不到位置控制和限位的目的。

2)应定期检查位置开关，以免触头接触不良而达不到行程和限位控制的目的。

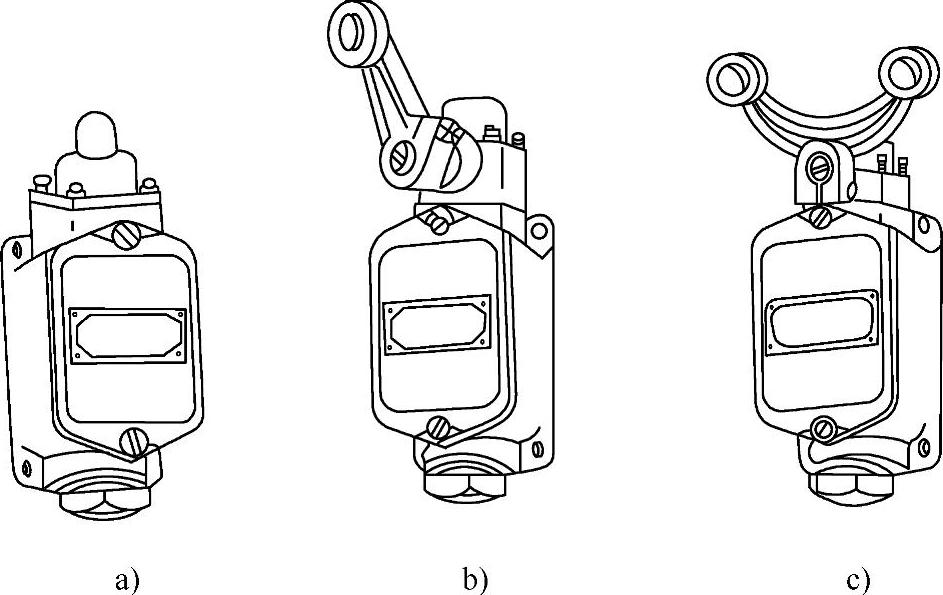

图10-24 JLXK1系列位置开关

a)JLXK1-311按钮外形 b)JLXK1-111单轮旋转式外形

c)JLXK1-211双轮旋转式外形

(5)常见故障位置开关的常见故障及修理方法见表10-13。

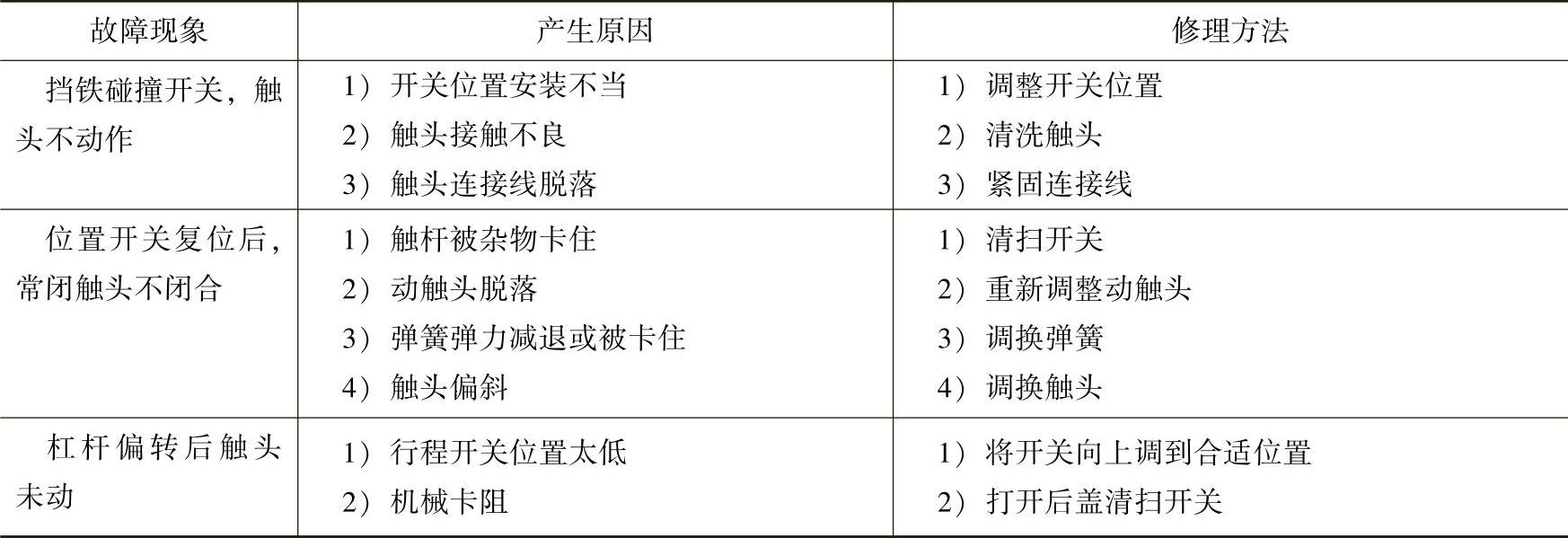

表10-13 位置开关的常见故障及修理方法
