中间继电器和热继电器常见故障及检修方法,速度继电器介绍

【摘要】:图10-14 JZ7系列中间继电器常见故障 中间继电器的常见故障及检修方法与接触器类似。图10-15 热继电器型号及含义结构 热继电器是由热元件、触点系统、动作机构、复位机构和整定电流装置组成。超过整定电流,热继电器将在负载未达到其允许的过载极限值前动作。表10-10 时间继电器的常见故障及修理方法4.速度继电器速度继电器是一种可以按照被控电动机转速的大小使控制电路接通或断开的电器。

电器是一种根据输入信号的变化,接通或断开小电流电路,实现自动控制和保护电力拖动装置的电器。同接触器相比较,继电器具有触点分断能力小、结构简单、体积小、重量轻、反应灵敏、动作准确、工作可靠等特点。

继电器主要由测量机构、中间机构和执行机构三部分组成。

继电器的分类方法很多,按输入信号的性质可分为:电压继电器、电流继电器、速度继电器、压力继电器等;按工作原理可分为:电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器和热继电器等;按输出方式可分为:有触点式和无触点式。

1.中间继电器

中间继电器是用来增加控制电路中的信号数量或将信号放大的继电器。其输入信号是线圈的通电和断电,输出信号是触点的动作。由于触点的数量较多,所以可以用来控制多个原件或回路。

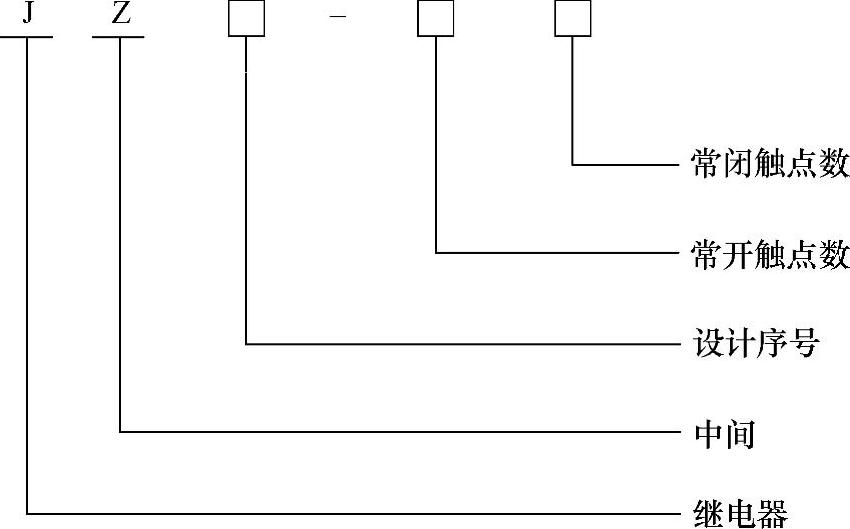

(1)型号及含义 中间继电器型号及含义如图10-13所示。


图10-13 中间继电器

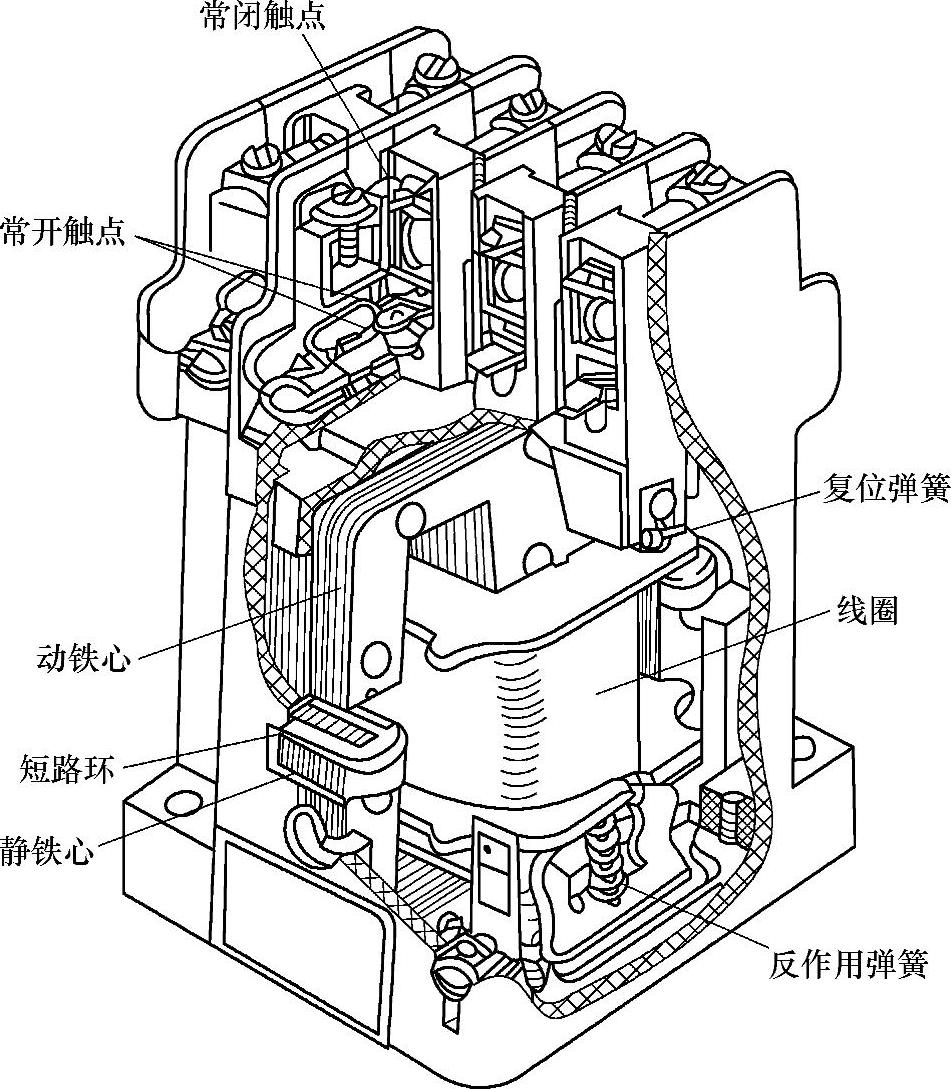

(2)结构 中间继电器由线圈、静铁心、动铁心、触点系统、反作用弹簧及复位弹簧等组成。JZ7系列中间继电器如图10-14所示。

(3)选用 中间继电器主要根据被控制电路的电压等级与所需触头的数量、种类、容量等要求来选择。

(4)安装与使用 中间继电器的使用与接触器相似,但中间继电器的触点容量小,一般不能在主电路中使用。中间继电器一般根据负载电流的类型、电压等级和触点数量来选择。


图10-14 JZ7系列中间继电器

(5)常见故障 中间继电器的常见故障及检修方法与接触器类似。

2.热继电器

热继电器一般作为交流电动机的过载保护。热继电器有两相结构、三相结构和三相带断相保护装置等3种类型。

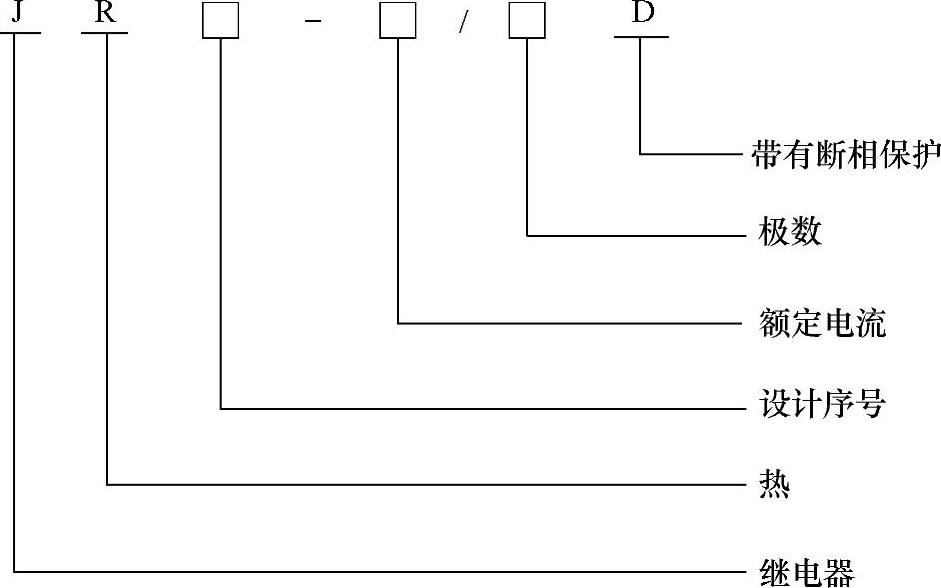

(1)型号及含义 热继电器型号及含义如图10-15所示。


图10-15 热继电器型号及含义

(2)结构 热继电器是由热元件、触点系统、动作机构、复位机构和整定电流装置组成。其外形和结构如图10-16所示。

(3)工作原理 使用时,将热继电器的三相热元件分别串接在电动机的三相主电路中,常闭触点串接在控制电路的接触器线圈回路中。当电动机过载时,流过电阻丝的电流超过热继电器的整定电流,电阻丝发热,主双金属片向右弯曲,推动导板向右移动,通过温度补偿双金属片推动推杆绕轴转动,从而推动触点系统动作,动触点与常闭静触点分开,使接触器线圈断电。接触器触点断开,将电源切除起保护作用。电源切除后,主双金属片逐渐冷却恢复原位,于是动触点在失去作用力的情况下,靠弓簧的弹性自动复位。这种热继电器也可采用手动复位。


图10-16 热继电器

a)外形 b)结构 c)T系列

热继电器整定电流的大小可通过旋转电流整定旋钮来调节,旋钮上刻有整定电流值标尺。所谓热继电器的整定电流,是指热继电器连续工作而不动作的最大电流。超过整定电流,热继电器将在负载未达到其允许的过载极限值前动作。

(4)选用

1)热继电器的类型选择。一般轻载起动,短时工作,可选择两相结构的热继电器;当电源电压的均衡性和工作环境较差或多台电动机的功率差别较显著时,可选择三相结构的热继电器;对于三角形联结的电动机,应选用带断相保护装置的热继电器。

2)热继电器的额定电流及型号选择。热继电器的额定电流应大于电动机的额定电流。

3)热元件的整定电流选择。一般将热元件的整定电流调整为电动机额定电流的95%~105%;对过载能力差的电动机,可将热元件的整定电流值调整到电动机额定电流的60%~80%;对起动时间较长、拖动冲击性负载或不允许停车的场合,热元件的整定电流应调整到电动机额定电流的1.1~1.5倍。

(5)安装与使用

1)当电动机起动时间过长或操作次数过于频繁时,会使热继电器误动作或烧坏电器,故这种情况一般不用热继电器作过载保护。

2)当热继电器与其他电器安装在一起时,应将它装在其他电器的下方,以免其动作特性受到其他电器发热的影响。

3)热继电器出线端的连接导线应选择合适。若导线过细,则热继电器可能提前动作;若导线太粗,则热继电器可能滞后动作。

(6)常见故障 热继电器的常见故障及修理方法见表10-9。

表10-9 热继电器的常见故障及修理方法


3.时间继电器

时间继电器是一种利用电磁原理或机械动作原理来延迟触点闭合或分断的自动控制电器。它的种类很多,有电磁式、电动式、空气阻尼式及晶体管式等。在生产机械的控制中被广泛应用的是空气阻尼式,这种继电气结构简单、延时范围宽,JS7-A系列时间继电器的延时范围有0.4~60s和0.4~180s两种。


图10-17 时间继电器型号及含义

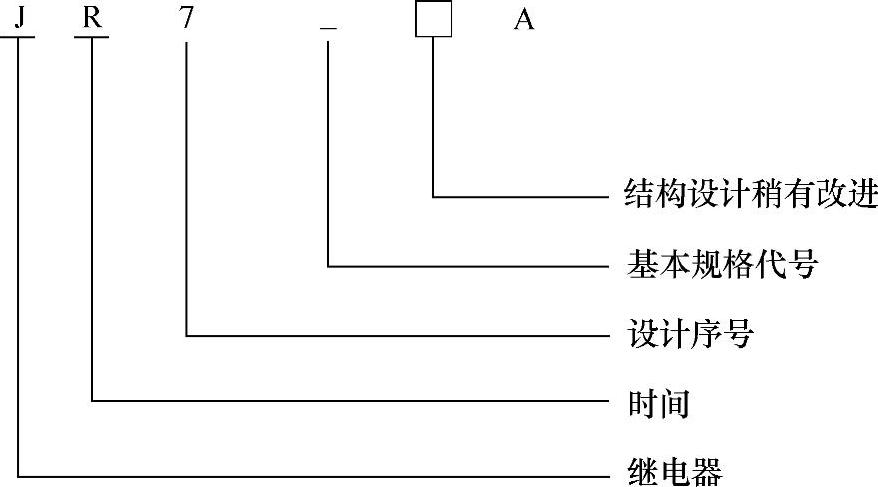

(1)型号及含义 时间继电器型号及含义如图10-17所示。

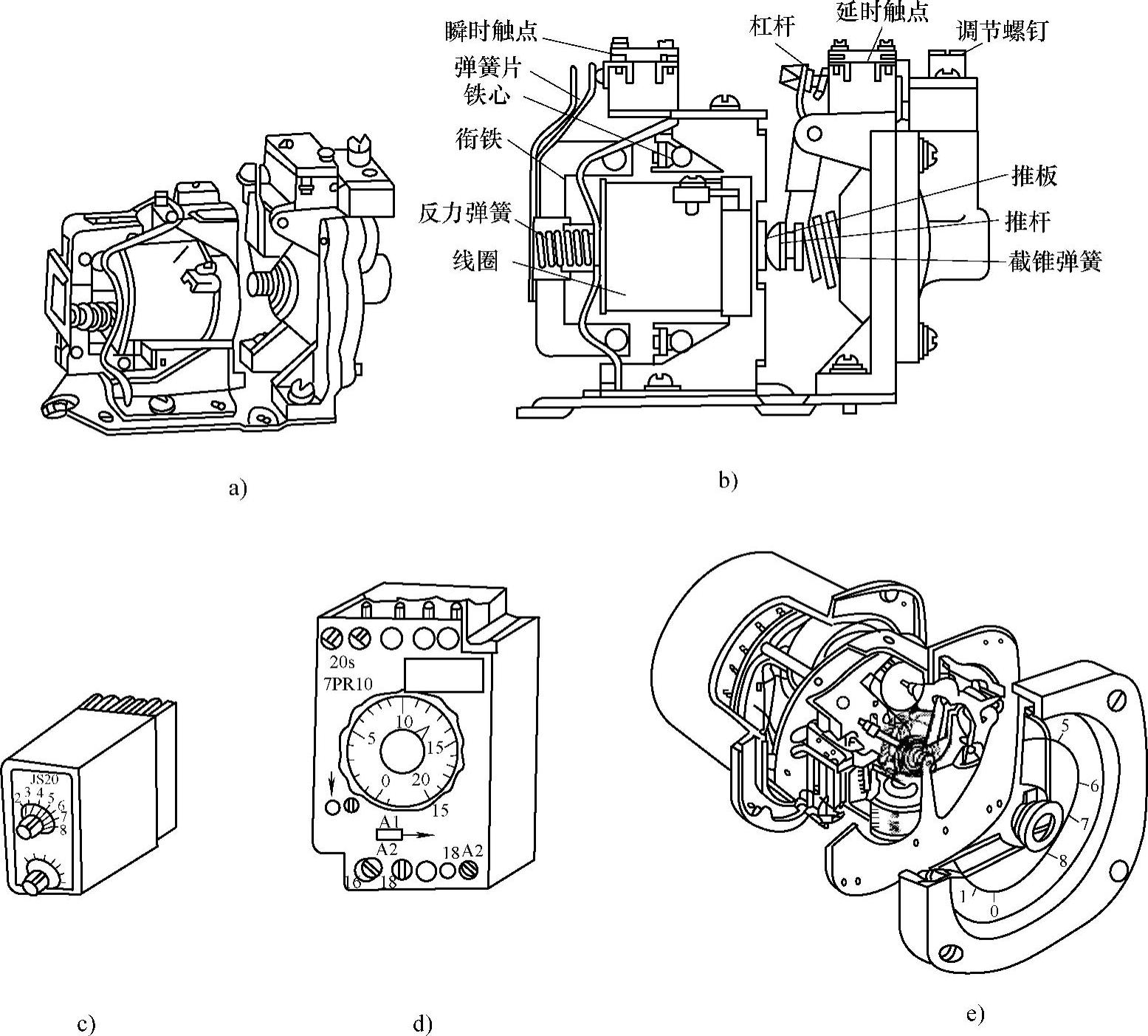

(2)结构 空气阻尼式时间继电器由电磁系统、工作触点、气室及传动机构等4部分组成。其外形和结构如图10-18 所示。


图10-18 时间继电器

a)JS7系列时间继电器外形 b)JS7系列时间继电器的结构 c)JS20系列 d)7PR系列 e)JS11系列

(3)选用

1)类型选择。凡是对延时要求不高的场合,一般采用价格较低的JS7-A系列空气阻尼式时间继电器。对于延时要求较高的场合,可采用晶体管式时间继电器。

2)延时方式的选择。时间继电器有通电延时和断电延时两种,应根据控制线路的要求选用。

3)线圈电压的选择。根据控制电路电压来选择时间继电器吸引线圈的电压。

(4)安装与使用

1)JS7-A系列时间继电器只要将电磁部分转动180°,即可将通电延时改为断电延时结构。

2)JS7-A系列时间继电器由于无刻度,故不能准确地调整延时时间。

3)时间继电器的整定值,应预先在不通电时整定好,并在试验时校正。

4)安装前先检查额定电流及整定值是否与实际要求相符。

5)安装后应在主触点不带电的情况下,使吸引线圈带电操作几次,检查继电器动作是否可靠。

6)定期检查各部件是否有松动和损坏现象,并保持触点的清洁和可靠。

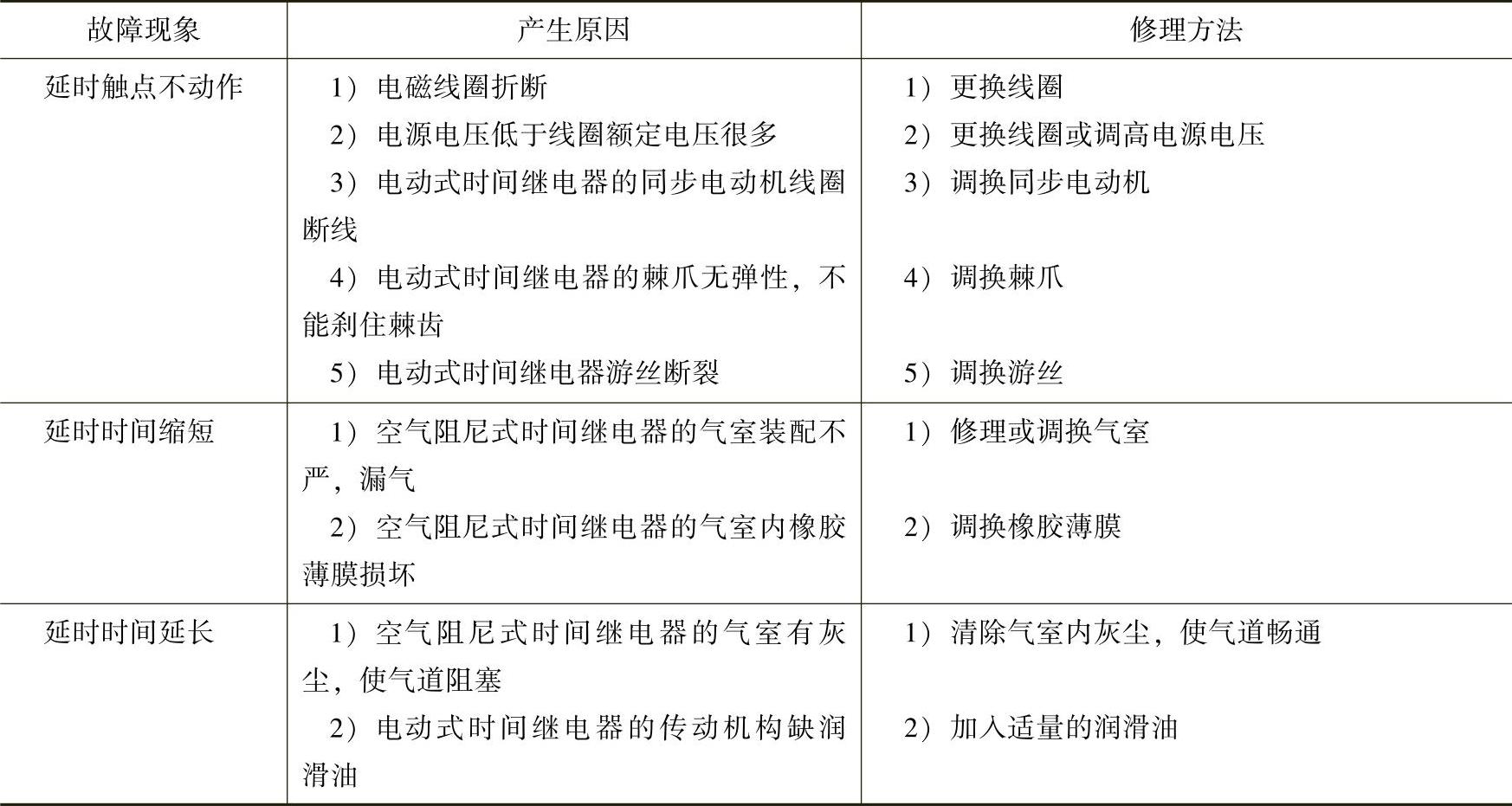

(5)常见故障 时间继电器的常见故障及修理方法见表10-10。

表10-10 时间继电器的常见故障及修理方法


4.速度继电器

速度继电器是一种可以按照被控电动机转速的大小使控制电路接通或断开的电器。速度继电器通常与接触器配合,实现对电动机的反接制动。

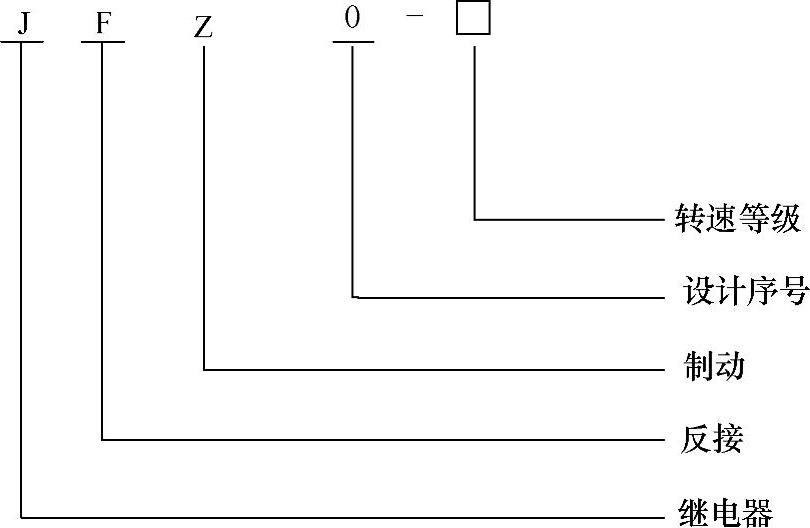

(1)型号及含义 速度继电器型号及含义如图10-19所示。


图10-19 速度继电器型号及含义

(2)结构 速度继电器主要由定子、转子、可动支架、触点系统及端盖等部分组成。JY1型速度继电器如图10-20所示。

(3)选用 速度继电器主要根据电动机的额定转速来选择。

(4)安装与使用

1)速度继电器的转轴应与电动机同轴连接。

2)速度继电器安装接线时,正反向的触点不能接错,否则不能实现反接制动控制。

3)速度继电器的金属外壳应可靠接地。


图10-20 JY1型速度继电器

a)外形结构 b)工作原理

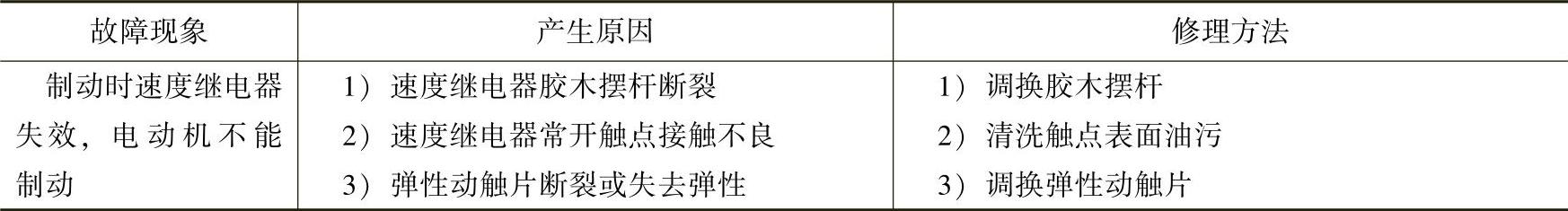

(5)常见故障 速度继电器的常见故障及修理方法见表10-11。

表10-11 速度继电器的常见故障及修理方法
