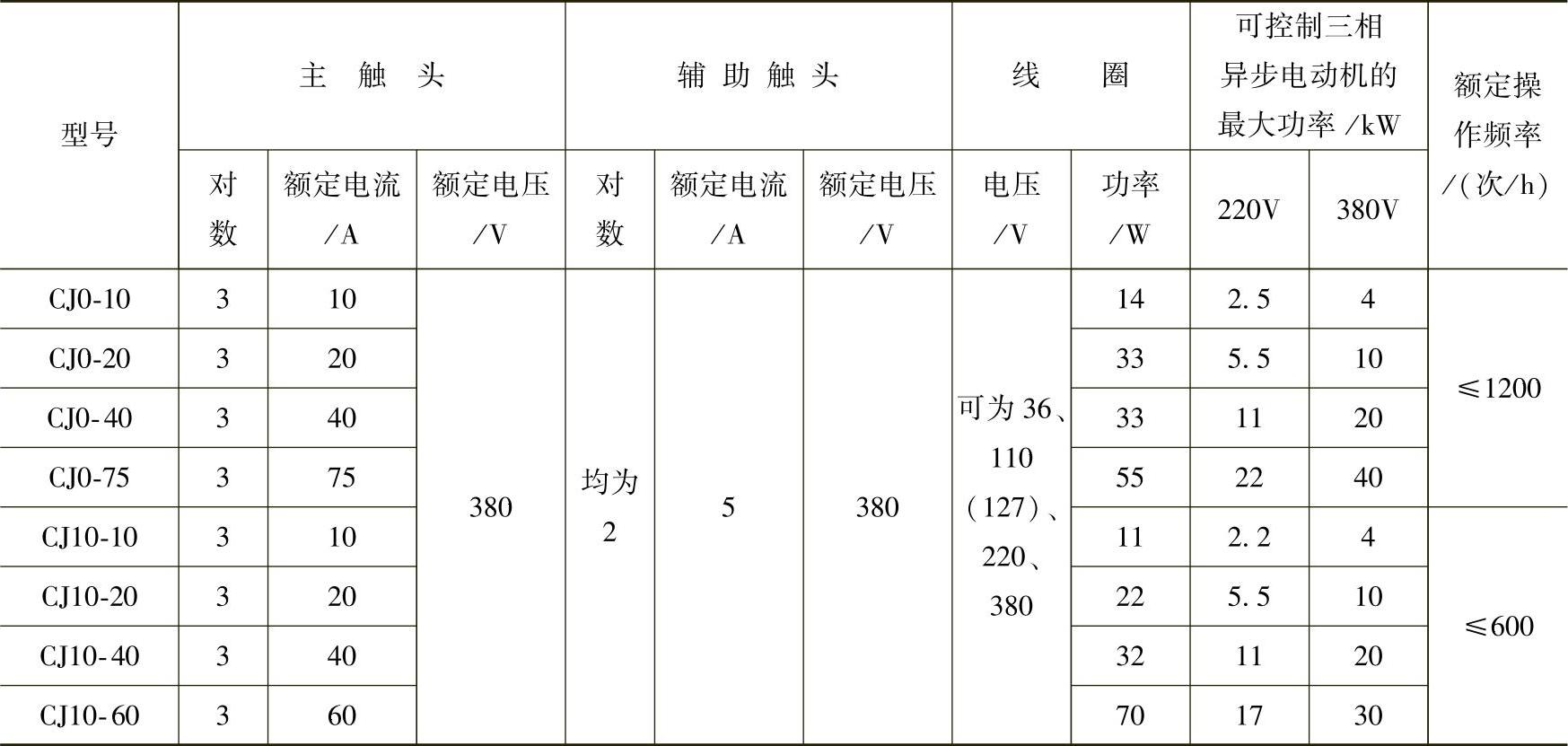

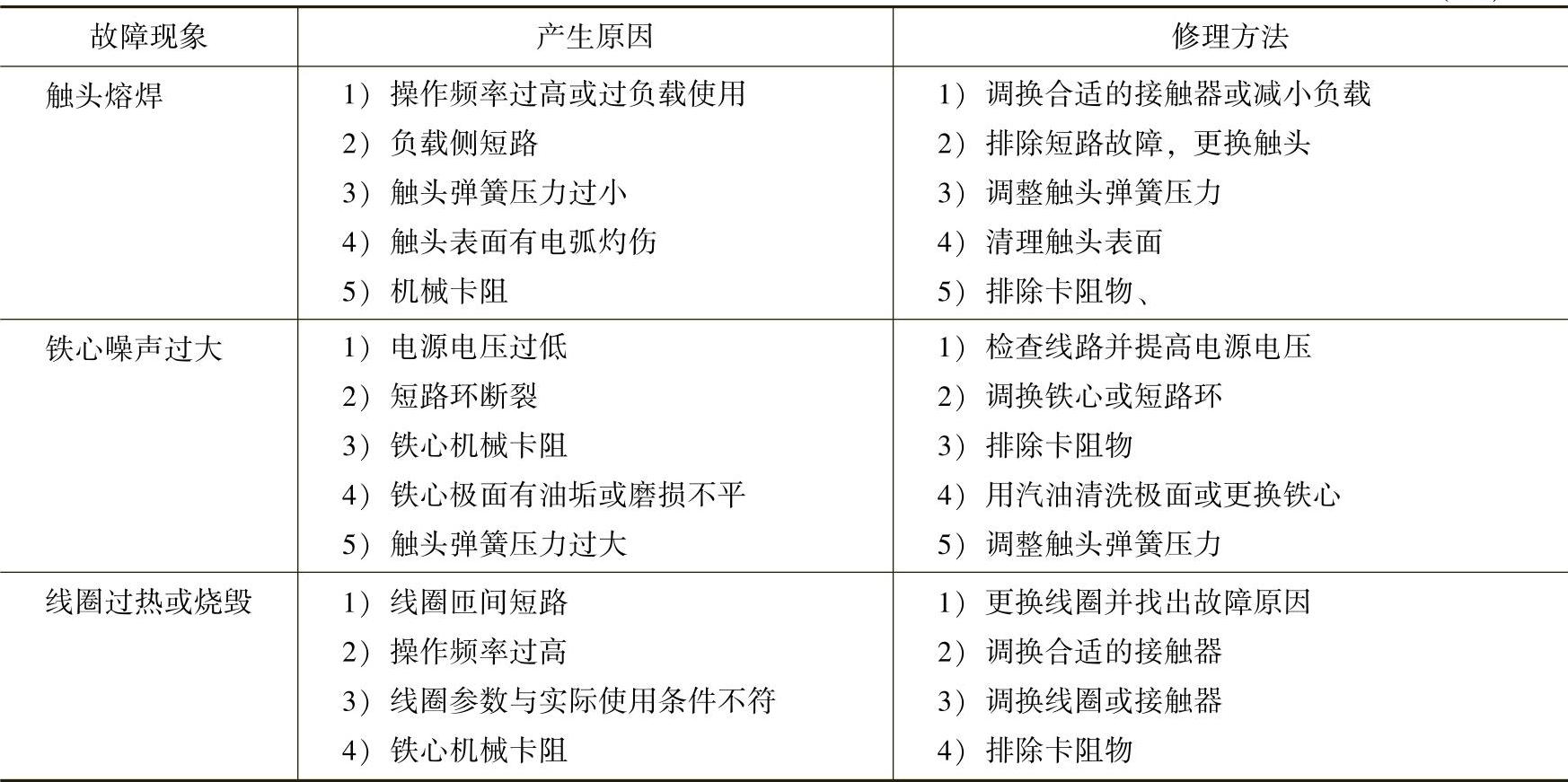

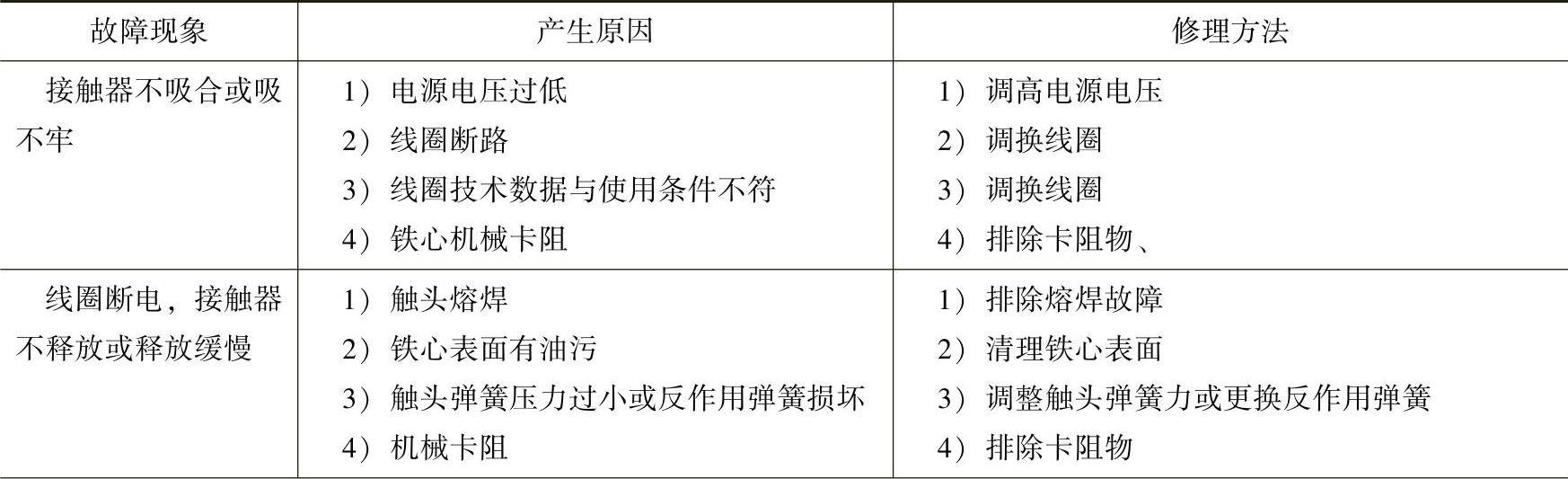

【摘要】：图10-10 型号及含义1.型号及含义接触器型号及含义如图10-10所示。图10-11 常用交流接触器a)CJ10-20型 b)CJ10-10型 c)CJ10-60型 d)CJ20-40型 e)3TB、3TH型2)触头系统。接触器主触头的额定电压应大于或等于控制线路的额定电压。4)选择接触器的触头数量及类型。CJ0和CJ10系列交流接触器的技术数据见表10-7。表10-7 CJ0和CJ10系列交流接触器的技术数据5.安装与使用1)安装前应先检查线圈的额定电压是否与实际需要相符。表10-8 接触器常见故障及修理方法(续)

接触器是一种自动电磁式开关，适用于远距离频繁地接通或断开交直流主电路及大容量控制电路。它主要的控制对象是电动机，它不仅能实现远距离自动操作和欠电压释放保护功能，而且具有控制容量大、工作可靠、操作频率高、使用寿命长等优点，在电力拖动系统中得到广泛应用。

按主触头通过的电流种类，可分为交流接触器和直流接触器。

图10-10 型号及含义

1.型号及含义

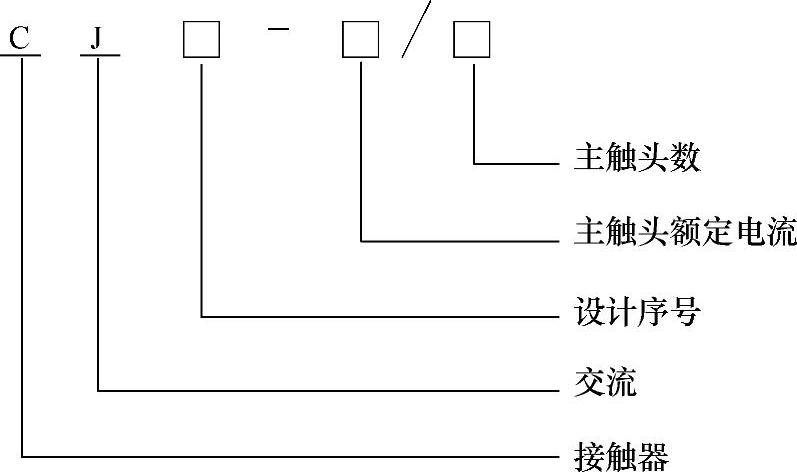

接触器型号及含义如图10-10所示。

2.结构

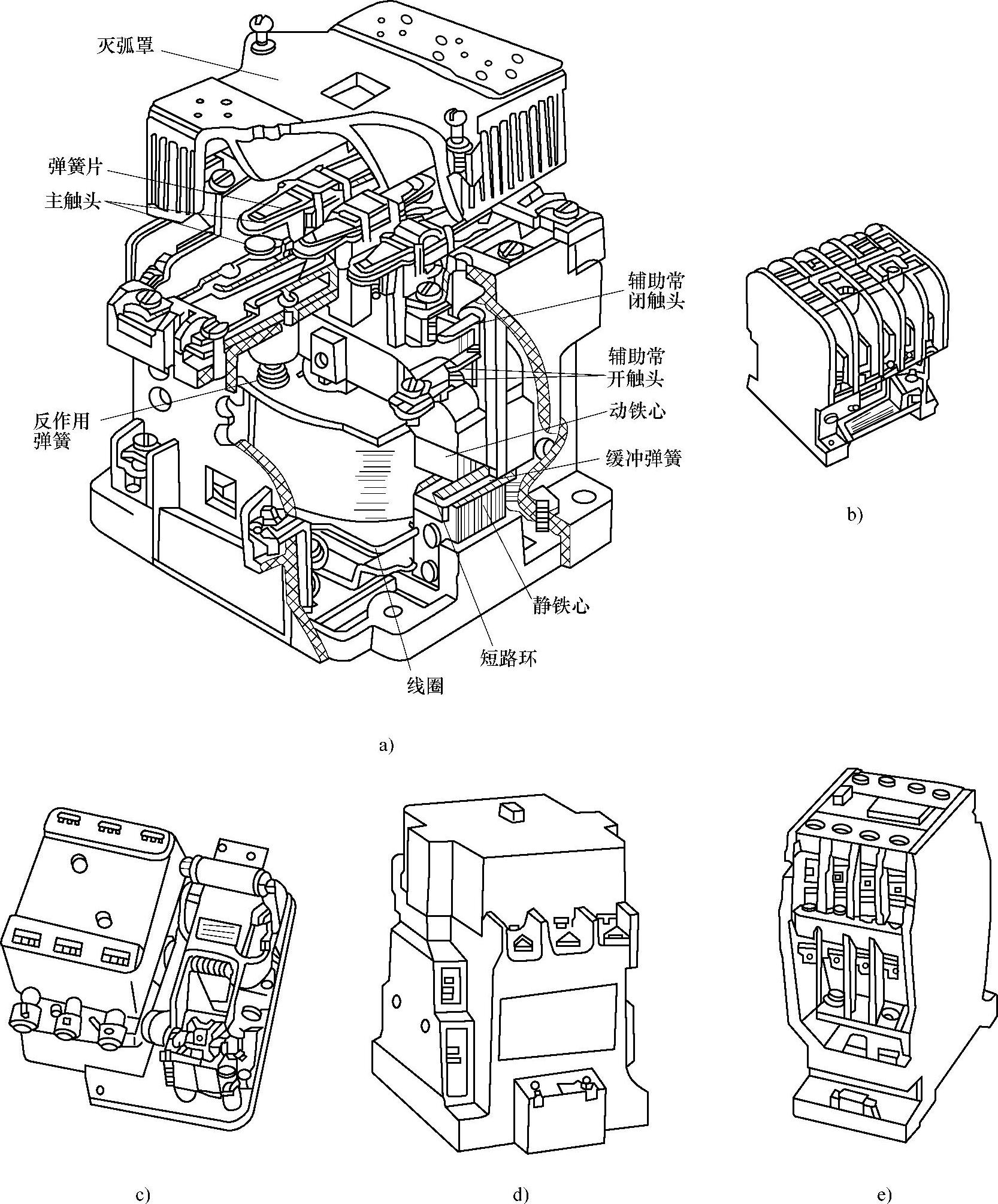

接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。常用交流接触器如图10-11所示。

1)电磁系统。主要由线圈、铁心和衔铁三部分组成。其作用是利用电磁线圈的通电或断电，使衔铁和铁心吸合或释放，从而达到带动动触头和静触头闭合或分断的目的。

图10-11 常用交流接触器

a)CJ10-20型 b)CJ10-10型 c)CJ10-60型 d)CJ20-40型 e)3TB、3TH型

2)触头系统。按触头情况可分为点接触式、线接触式和面接触式三种；按触头的结构型式分，可分为桥式触头和指形触头两种。

3)灭弧装置。交流接触器在断开大电流或高电压电路时，在动、静触头之间会产生很强的电弧。电弧是触头间气体在强电场作用下产生的放电现象。电弧的产生一方面会灼烧触头，减少触头的使用寿命；另一方面会使电路切断时间延长，甚至造成弧光短路或引起火灾事故，因此要求触头间的电弧能尽快熄灭。低压电器中通常采用拉长电弧、冷却电弧或将电弧分成多段等措施，使电弧尽快熄灭。

4)辅助部件。辅助部件有反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及底座、接线柱等。

3.工作原理

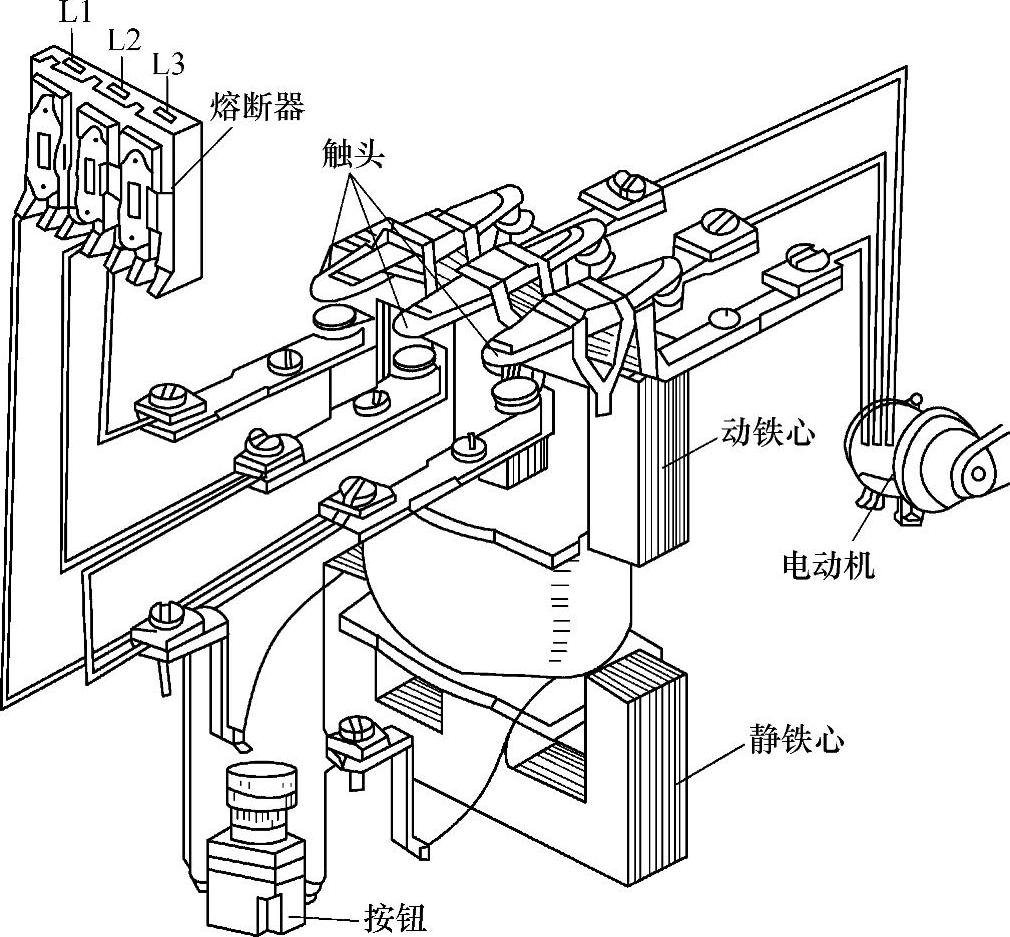

交流接触器的工作原理如图10-12所示。当接触器的线圈通电后，线圈中流过的电流产生磁场，使铁心产生足够大的吸力，克服反作用弹簧的反作用力，将衔铁吸合，通过传动机构带动三对主触头和辅助常开触头闭合，辅助常闭触头断开。当接触器线圈断电或电压显著降低时，由于电磁吸力消失或过小，衔铁在反作用弹簧的作用下复位，带动各触头恢复到原始状态。
