熔断器是在低压配电网络和电力拖动系统中用作短路保护的电器。当电路发生短路故障时，使熔体发热而瞬间熔断，从而自动分断电路，进而起到保护作用。它可分为半封闭插入式、无填料封闭管式、有填料封闭管式和自复式四类。

1.型号及含义

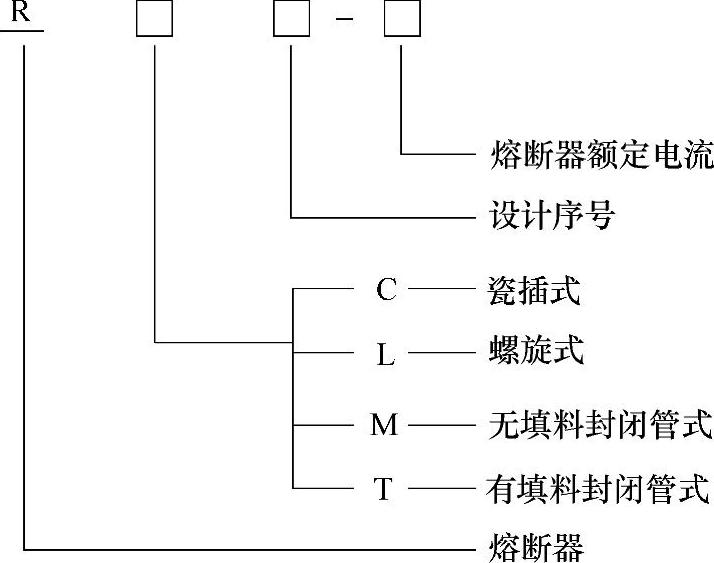

熔断器型号及含义如图10-8所示。

图10-8 熔断器型号及含义

2.结构

熔断器主要由熔体、熔管和熔座三部分组成。熔体的材料通常有两种，一种是由铅、铅锡合金或锌等低熔点材料制成，用于小电流电路；另一种是由银、铜等较高熔点的金属制成，多用于大电流电路。常用低压熔断器外形结构如图10-9所示。

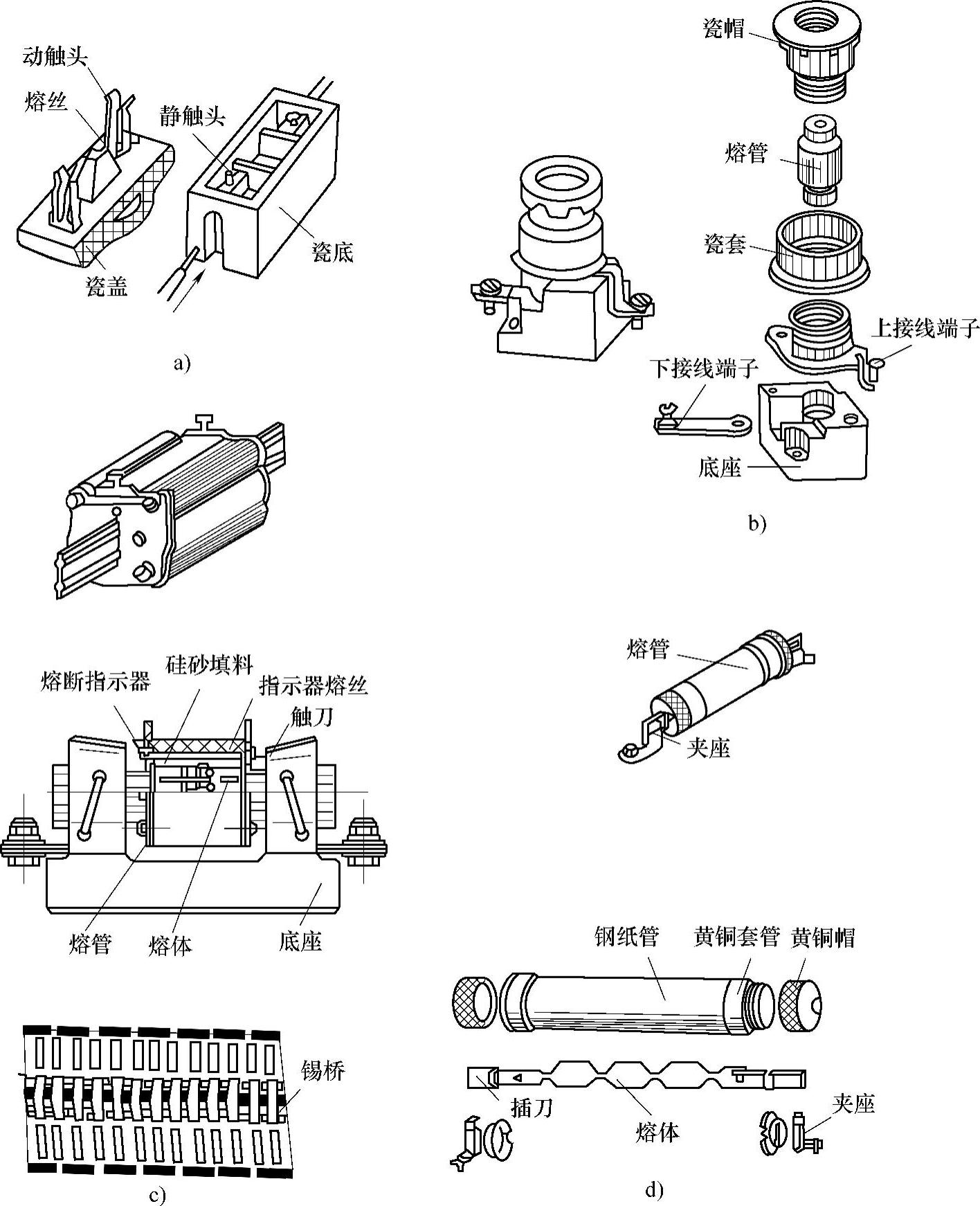

图10-9 常用低压熔断器外形结构

a)RC1A型 b)RL1型 c)RT0型 d)RM10型

3.选用

(1)熔断器类型选择

1)根据使用环境和负载性质选择适当类型的熔断器。电网配电一般选用管式熔断器；电动机保护一般选用螺旋式熔断器；照明电路一般用瓷插式熔断器；保护晶闸管器件则应选择快速熔断器。

2)选择熔断器时必须满足的要求是:额定电压应不小于线路的工作电压；额定电流应不小于所装熔体的额定电流。

(2)熔体额定电流的选择

1)对于照明和电热负载线路，熔体的额定电流应等于或稍大于所有负载的额定电流之和。

2)对于单台电动机线路，熔体的额定电流应大于或等于1.5～2.5倍电动机的额定电流。

3)对于多台电动机线路，熔体的额定电流应大于或等于其中最大功率电动机额定电流的1.5～2.5倍加上其余电动机额定电流的总和。

4.安装与使用

1)应正确选用熔断器和熔体。对不同性质的负载，如照明电路、电动机电路的主电路和控制电路等，应分别予以保护，并装设单独的熔断器。

2)安装螺旋式熔断器时，必须注意将电源线接到瓷底座的下接线端(即遵守“低进高出”的原则)，以保证安全。

3)瓷插式安装熔丝时，熔丝应顺着螺钉旋紧方向绕过去；同时，应注意不要划伤熔丝，也不要把熔丝绷得太紧，以免减少熔丝截面尺寸或插断熔丝。

4)更换熔体时应切断电源，并应换上相同规格的熔体。

5.常见故障

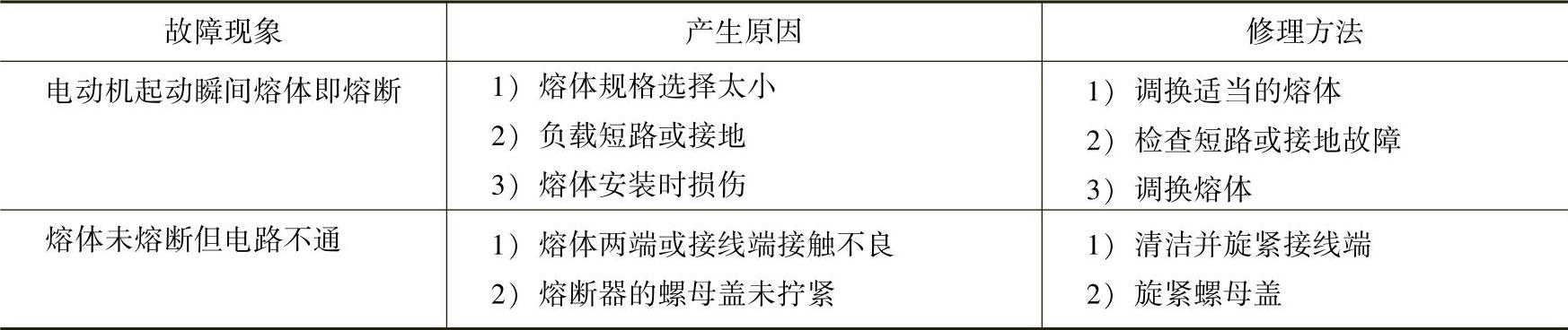

熔断器的常见故障及修理方法见表10-6。

表10-6 熔断器的常见故障及修理方法
