在液压系统中，密封的作用不仅是防止液压油的泄漏，还要防止空气和尘埃进入液压系统。液压油的泄漏分内泄和外泄两种。内泄指油液从高压腔向低压腔的泄漏，所泄漏的油液并没有对外做功，其压力能绝大部分转化为热能，使油温升高，油黏性降低，又进一步增加泄漏量，从而降低系统的容积效率，损耗功率。外泄是指油液泄漏到元件外部，会弄脏周围物件、污染环境，因此，外泄是不允许的。

1.密封的分类

按工作状态的不同，密封分为静密封和动密封两种。按工作原理的不同，密封又可分为间隙密封和密封件密封两种。

2.密封元件

密封元件通常指各种橡胶密封圈和密封垫。

按密封元件的组成及断面的形状，可将密封元件分为O形密封圈、唇形密封圈、旋转轴密封圈、防尘密封圈和组合密封圈等。

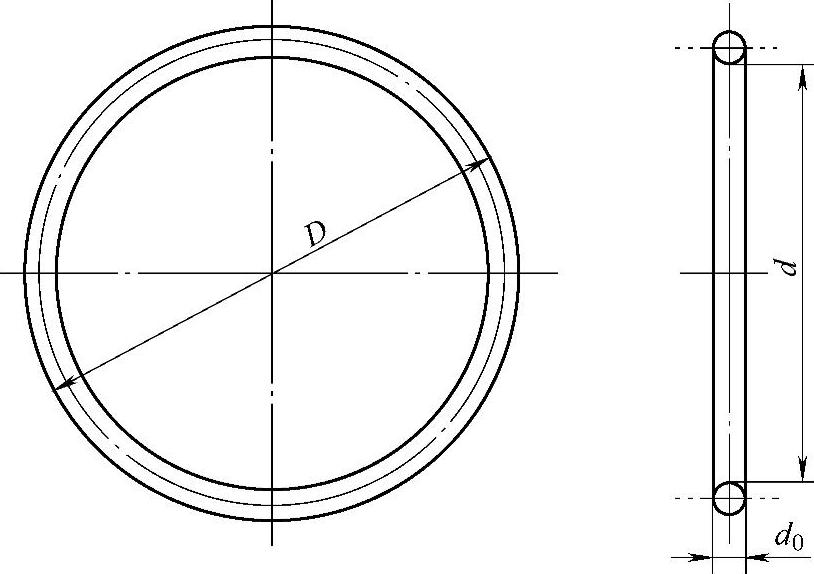

(1)O形密封圈 O形密封圈的结构如图8-19所示，它的主要特征尺寸是公称外径D、公称内径d和断面直径d₀。

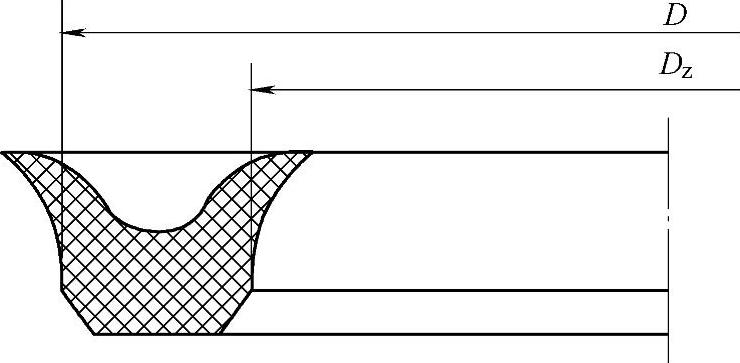

(2)唇形密封圈 Y形、小Y形、U形、V形等各种密封圈，均靠唇边密封，故统称唇形密封圈。安装时唇口对着高压腔，当油压很低时，主要靠唇边的弹性变形与被密封表面贴紧。随着油压升高，贴紧程度也越强，以致其实心部分也发生弹性变形从而提高了密封性能。这类密封的优点是密封可靠，稍有磨损可补偿；缺点是体积大，寿命不如O形圈长。常用于往复运动的密封。图8-20所示为Y形密封圈。

图8-19 O形密封圈的结构

图8-20 Y形橡胶密封圈

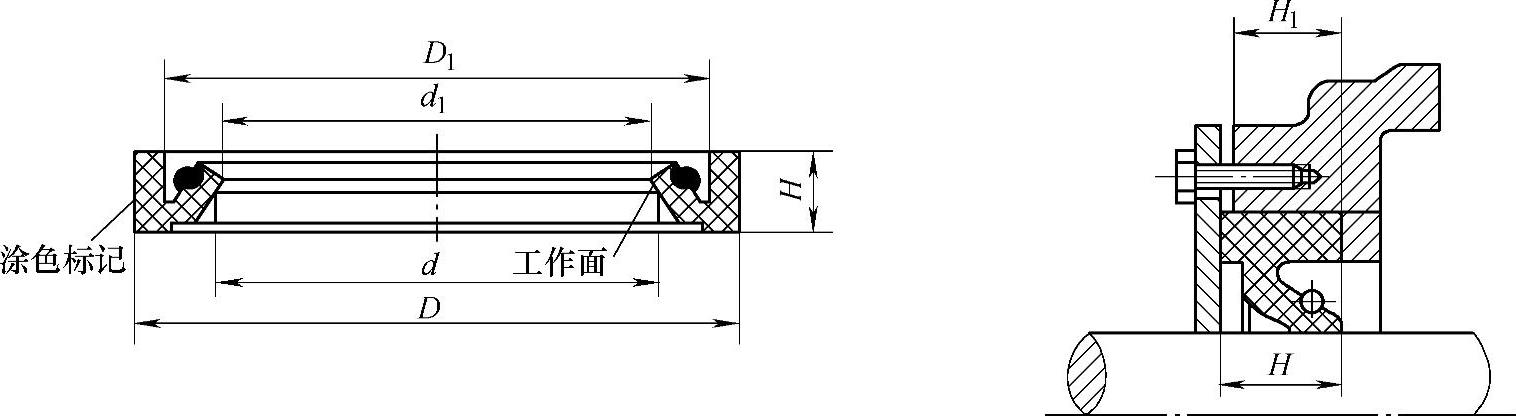

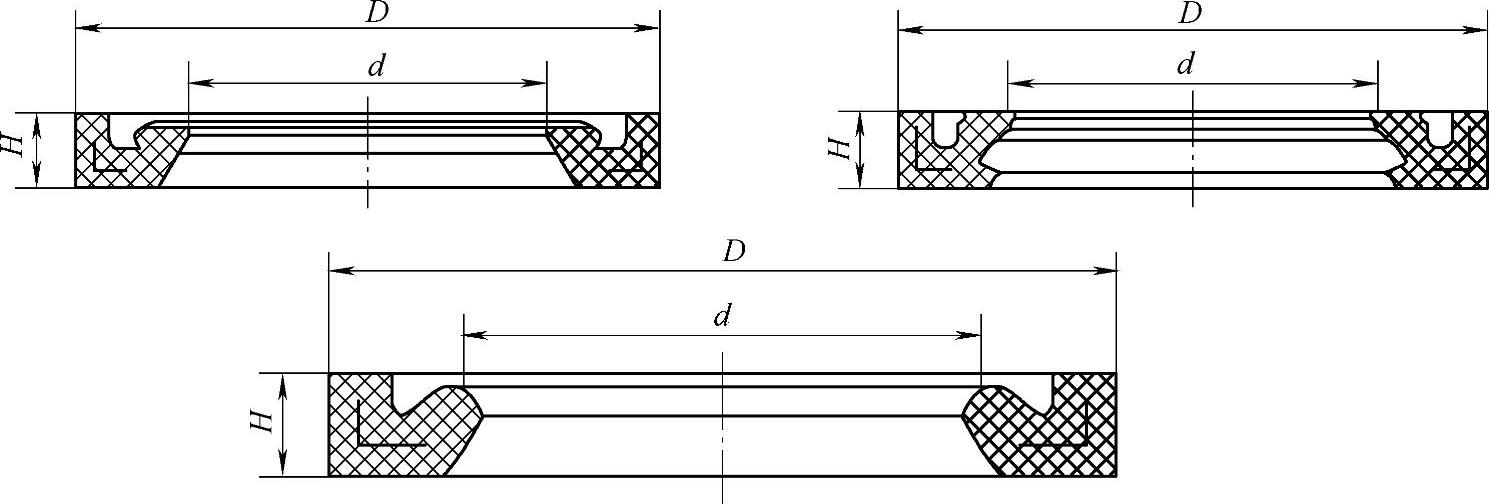

(3)旋转轴用密封圈旋转轴用密封圈是用以防止旋转轴的润滑油外漏的密封件，也称为油封。它一般由耐油橡胶制成，形状很多。图8-21所示为J形无骨架式油封。如图8-22所示为骨架式油封。

图8-21 J形无骨架式橡胶油封

(4)防尘圈防尘圈用以防止尘土进入液压件内部。在灰尘较多的环境中工作的液压缸，其活塞杆和缸盖之间除装密封圈外一般还要装防尘圈。防尘圈的形式较多，分为骨架式和无骨架式两种。

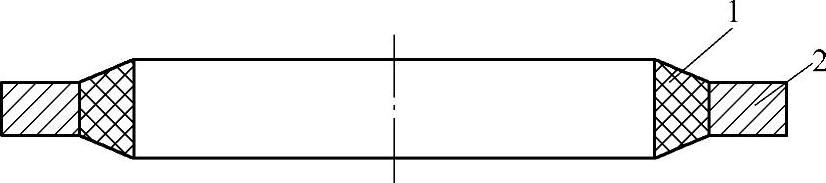

(5)组合密封垫圈如图8-23所示，组合密封垫圈是由金属环2和橡胶环1胶合而成。优点是密封性能好，连接时压紧力小，承受的压力高，不需开设密封沟槽。一般用作管接头与液压元件连接处的密封。安装后，外圆金属环起支承作用，内圆橡胶环被压紧后起密封作用。适用于工作压力小于等于40 MPa，温度在－20～80℃情况下的静密封。要求密封面的粗糙度值的范围为:Ra为6.3～1.6μm，Rz为2.5～6.3μm。

图8-22 骨架式油封

图8-23 组合密封垫圈

1—橡胶杯 2—金属杯
