液压传动的工作原理及组成要素
【摘要】：液压传动是一种新颖的传动方式，广泛应用于金属切削机床也不过五六十年的历史，航空工业在21世纪30年代以后才开始采用。但是液压传动具有独特的优点和技术优势，成为了现代机械工程的基本技术构成和现代控制工程的基本技术要素。液压传动在各类机械行业中的应用实例见表8-1。
驱动机械运动的机构和操纵装置有多种形式。根据所用的部件和零件不同，具体形式可分为机械、电气、气动、液压等，还可将这不同的形式组合起来，形成四位一体的综合传动形式。液压传动是一种新颖的传动方式，广泛应用于金属切削机床也不过五六十年的历史，航空工业在21世纪30年代以后才开始采用。但是液压传动具有独特的优点和技术优势，成为了现代机械工程的基本技术构成和现代控制工程的基本技术要素。特别是最近二三十年来，在各种工业行业中的应用程度与日俱增，越来越广泛。液压传动在各类机械行业中的应用实例见表8-1。

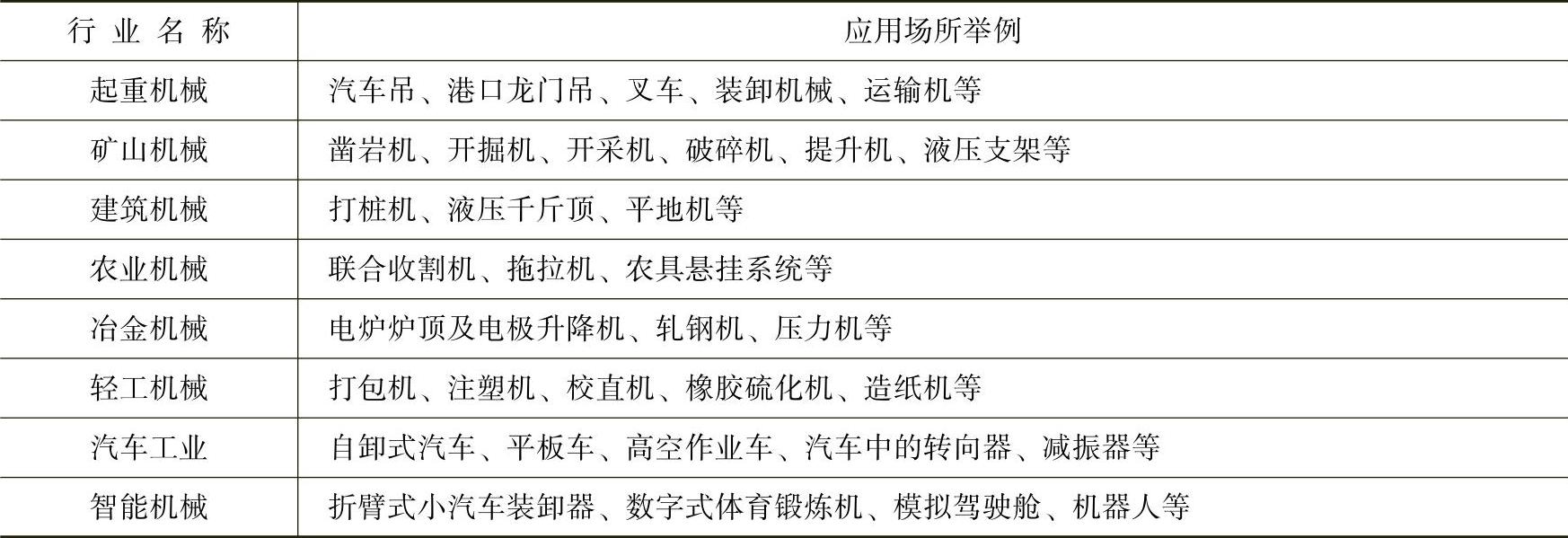

表8-1 液压传动在各类机械行业中的应用实例
在机床上，磨床砂轮架和工作台的进给运动大部分采用液压传动；车床、转塔车床、自动车床的刀架或转塔刀架，铣床、刨床、组合机床等的工作台进给运动也都采用了液压传动；龙门刨床的工作台、牛头刨床或插床的滑枕，由于要求作高速往复直线运动，并且要求换向冲击小、换向时间短、能耗低，因此都可以采用液压传动；仿形装置车床、铣床、刨床上的仿形加工常采用液压伺服系统来完成，其精度可达0.01～0.02mm；机床上的夹紧装置、齿轮箱变速操纵装置、丝杆螺母间隙消除装置、垂直移动部件平衡装置、分度装置、工件和刀具装卸装置、工件输送装置等，也采用气压或液压机构。在机床上采用液压和气动机构利于简化机床结构，提高机床自动化程度。
