M7132B磨床是卧轴矩台平面磨床中比较常见的一种机床,如图6-2所示。它由床身1、工作台3、立柱5、磨头9和砂轮修整器6等部件组成。

1)床身。床身1为箱形铸件,上面有V形导轨及平导轨,工作台3安装在导轨上。床身前侧装有工作台手动机构、垂直进给机构、液压操纵板及电器按钮板。液压操纵板用以控制机床的机械与液压的传动;电器按钮板装有液压泵起动按钮、砂轮变速起动开关、电磁吸盘工作状态选择开关及总停开关,并装有退磁器插座。在床身后部的平面上,装有立柱5及垂直进给机构和减速器

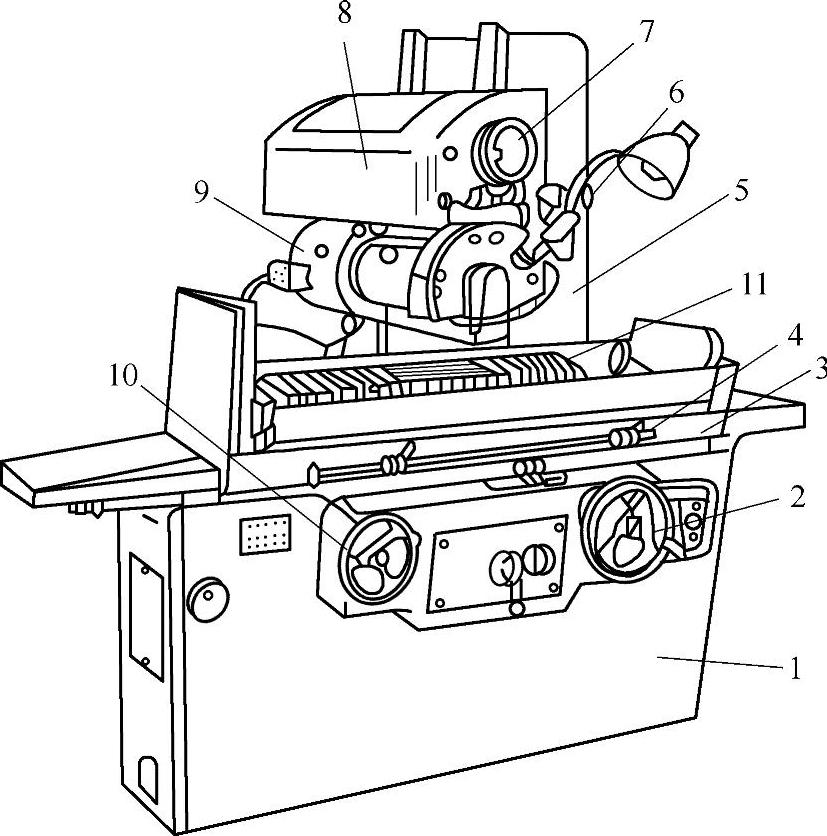

图6-2 M7132B磨床

1—床身 2、7、10—手轮 3—工作台 4—挡铁 5—立柱

6—砂轮修整器 8—滑板 9—磨头 11—电磁台面

2)工作台。工作台3是一个盆形铸件,上部有长方形的台面,下部有凸出的导轨。

工作台上部为长方形的台面,其表面经过磨削,并有一条T形槽,用以固定工件和电磁台面11。在台面两端装有防护罩,以防止切削液的飞溅。

工作台由液压传动机构实现在床身导轨上作直线往复运动,并由挡铁4自动控制换向。工作台也可通过摇动手轮10进行调整。手轮每转一圈,工作台移动6mm。

3)立柱。立柱5为一箱形结构,前部有两条平导轨,中间安装有丝杠,通过丝杠与螺母的配合,使滑板沿平导轨作垂直运动。

4)磨头。磨头9在水平燕尾导轨上的移动有两种进给形式。一种是间歇进给,即工作台每换向一次,磨头横向作一次进给,进给量为1~12mm。另一种是连续进给,磨头在水平燕尾导轨上往复连续移动。磨头座左侧槽内装有行程挡铁,用以控制磨头的横向移动距离。连续移动速度为0.3~3 m/min,由进给选择旋钮控制。磨头除了由液压机构控制外,还可用手轮7控制进给量,每格进给量为0.01mm。

5)垂直进给机构。垂直进给机构位于床身前面,固定在床身上。摇动手轮2可带动轴转动,通过垂直进给减速器齿轮,使丝杠转动,即得到垂直进给。按动微进给按钮,磨头作垂直微进给,每按动一次,进给0.005mm。垂直进给最大进给量为345mm,手轮转一圈进给量为1mm。

6)砂轮修整器。砂轮修整器6装在滑板前面。可移动轴套1(图6-3)的中心线倾斜45°,且不通过砂轮中心,并与金刚石尖端和砂轮中心的连线成10°倾角。内套筒2在轴套内滑动。当旋转调节螺母3时,通过左旋螺纹使内套筒作直线运动。砂轮的修正值由调节螺母上的刻度来决定,调节螺母每格分度值为0.01mm。

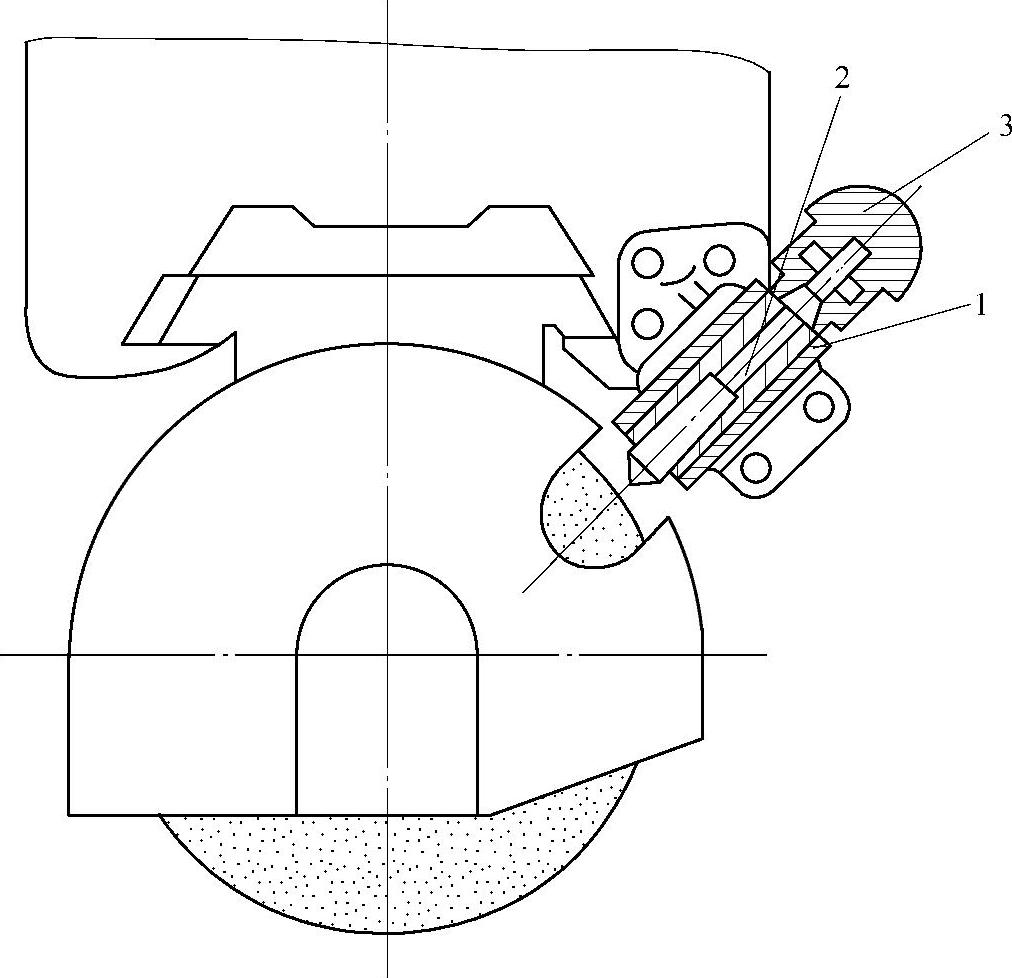

图6-3 磨头砂轮修整器

1—可移动轴套 2—内套筒 3—调节螺母
