正确、熟练地识读零件图，是技术工人必须掌握的基本功。

1.读零件图的方法和步骤

读零件图就是要搞清楚零件图所表达的各种内容，以便于制造和检验。一般识读零件图可从以下几个方面着手。

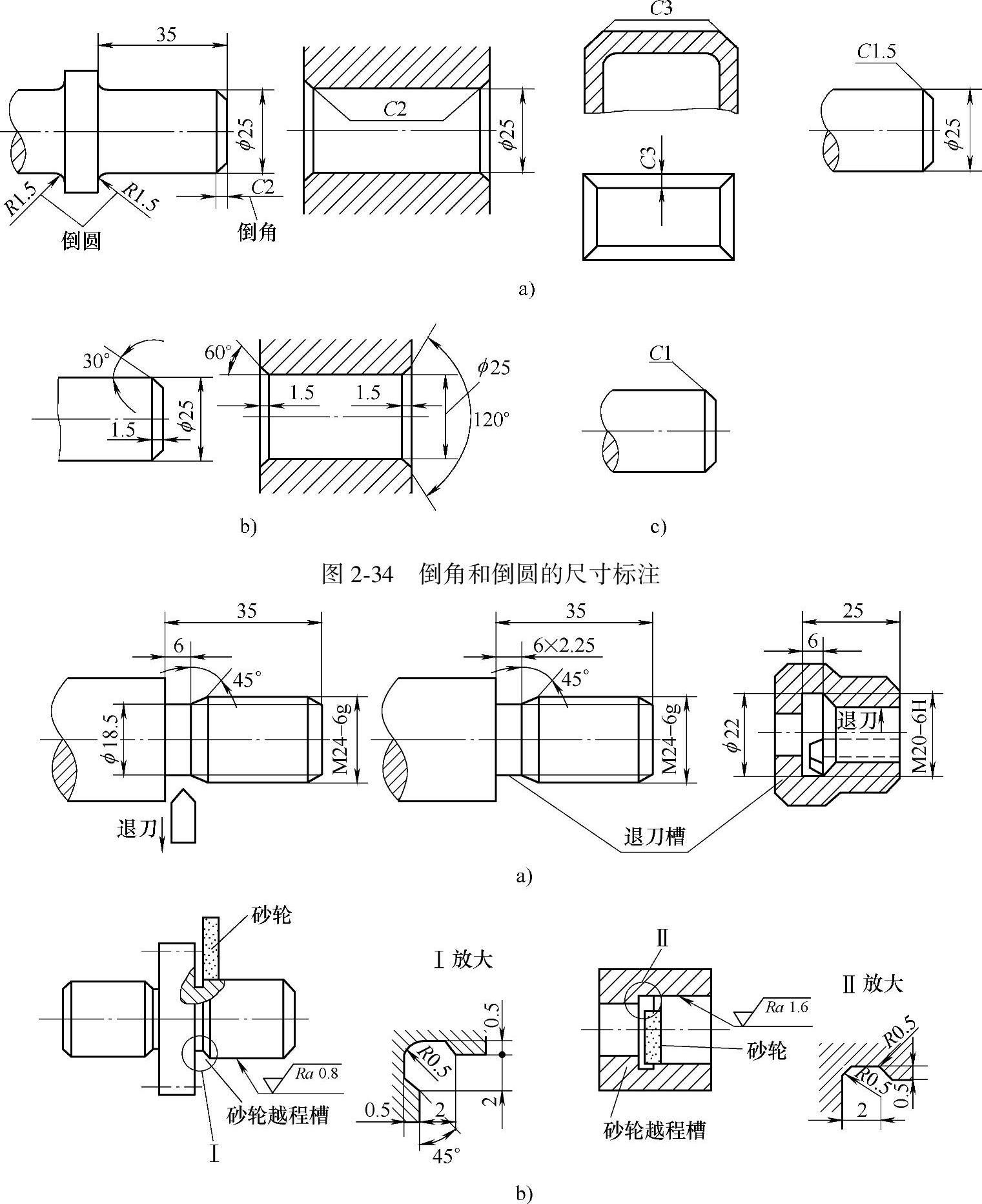

图2-35 退刀槽和越程槽的尺寸标注

1)看标题栏。拿到零件图以后，首先要看标题栏，对零件概貌有一个了解。例如了解零件的名称、材料、图样的比例、重量等，同时联系典型零件的分类和日常一般经验，对零件有一个初步认识。

2)分析视图，想象形状。读零件的内、外形状结构，是读零件图的重点。从零件的基本视图看出零件大体内、外形状；结合局部视图、斜视图以及断面图等机件表达方法，读懂零件的局部或斜面的形状；同时，也从设计和加工方面的要求，了解零件的一些结构的作用。

3)分析尺寸和技术要求。了解零件各部分的定形、定位尺寸和零件的总体尺寸，以及注写尺寸时所用的基准。还要读懂技术要求，如表面粗糙度、尺寸公差与配合等内容。

4)综合考虑。把读懂的结构形状、尺寸标注和技术要求等内容综合起来，就能全面地了解零件图表达的内容。

有时为了能读懂零件图，还需要参考有关的技术资料，包括零件所在的部件装配图以及与它有关的零件图等。

2.典型零件图的识读

图2-36所示为蜗杆轴零件图，其读图方法和步骤如下。

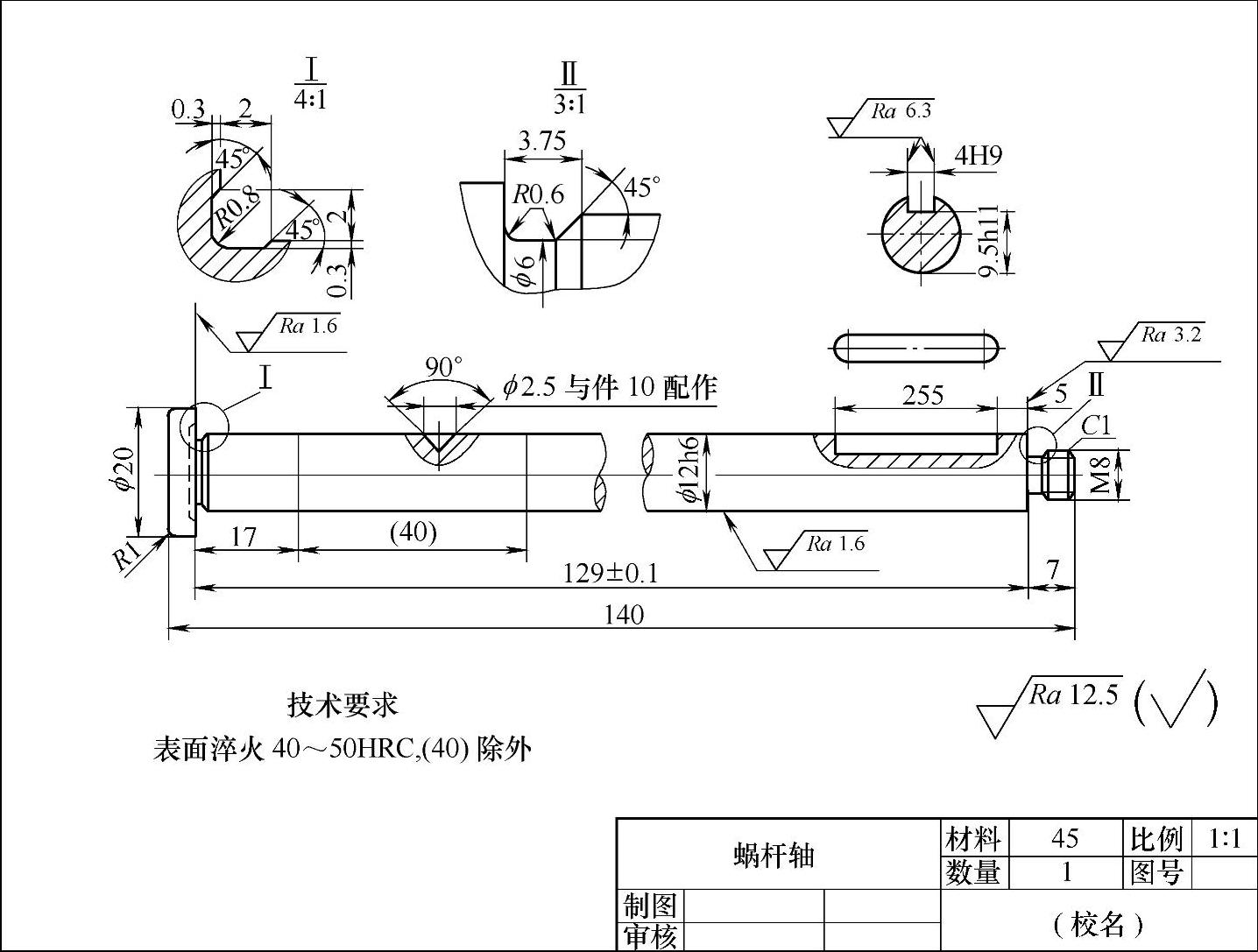

图2-36 蜗杆轴零件图

1)看标题栏。这个零件的名称为蜗杆轴，由此可知其属于典型的轴套类零件，材料为45钢，比例为1：1，说明此零件图中的线性尺寸跟实物尺寸一样。

2)分析图形，想象形状。首先要根据视图的排列和有关的标注，从中找出主视图，并按投射关系，看清其他视图以及采用的表达方法。蜗杆轴零件图采用了主视图、局部视图、放大图和剖面图来表达它的形状和结构。主视图为利用局部剖视图，表达了蜗杆轴基本形状，整体上看它是一个圆柱台阶状零件，局部有退刀槽、平形键槽，外圆柱面上开有径向功能槽，右端为短圆柱螺纹等。两个放大视图，表达了前后端退刀槽的细部结构。移出断面图表达了键槽的形状和尺寸。

3)分析尺寸标注，了解各部分的大小和相互位置关系，明确测量基准。图2-36中，“129±0.1”“17”等尺寸均从右端台阶面标出，所以右端面即为这些尺寸的基准。

4)看技术要求，明确加工和测量方法。如蜗杆轴外圆面尺寸为“ϕ12h6”，表面粗糙度要求Ra为1.6μm，这样的尺寸精度和表面质量要求，一般须经磨削加工才能达到要求。

另外，从图2-36左下角罗列的技术要求看，除左端“40mm”长的一段以外，其他外圆表面要求淬火，达到硬度40～50HRC。
