前面我们已经介绍过,零件图反映的是该零件的形状、结构、尺寸、材料以及制造、检验时所需要的技术要求等,用于指导该零件的加工、检验。一张完整的零件图应包括这些内容:一组视图、完整的尺寸标注、必要的技术要求、填写完整的标题栏等,其中尺寸标注不但要正确、完整、清晰,还要求合理。对于初学者而言,尺寸的正确、完整、清晰,通过学习还是容易掌握的,而要做到尺寸标注合理,则非要经过认真学习、实际设计加工生产实践的锻炼不可。
1.零件图中标注尺寸的注意事项
(1)重要尺寸的标注 设计中的重要尺寸,要从基准单独直接标出。
零件的重要尺寸,主要是指描述零件在整个机器中的工作性能和位置关系的尺寸,如配合表面的尺寸、重要的定位尺寸等。它们的精度直接影响零件的使用性能,因此需直接标出。如图2-29a中的重要尺寸A、B是直接标出的,因此是正确的;而图2-29b中的重要尺寸A、B要靠其他尺寸C、D、L、E间接计算而得,因而是不正确的。
(2)主要基准与辅助基准 当同一个方向尺寸出现多个基准时,为突出主要基准,明确辅助基准,保证尺寸标注不致脱节,必须在辅助基准和主要基准之间标出联系尺寸,如图2-30所示。
(3)不能标出封闭的尺寸链 标注尺寸时不允许出现封闭的尺寸链。如图2-31a是不正确的,而图2-31b是正确的。
(4)标注的尺寸要方便加工和测量 标注尺寸要便于加工和测量,如图2-32和图2-33所示。
图2-29 重要尺寸的标注

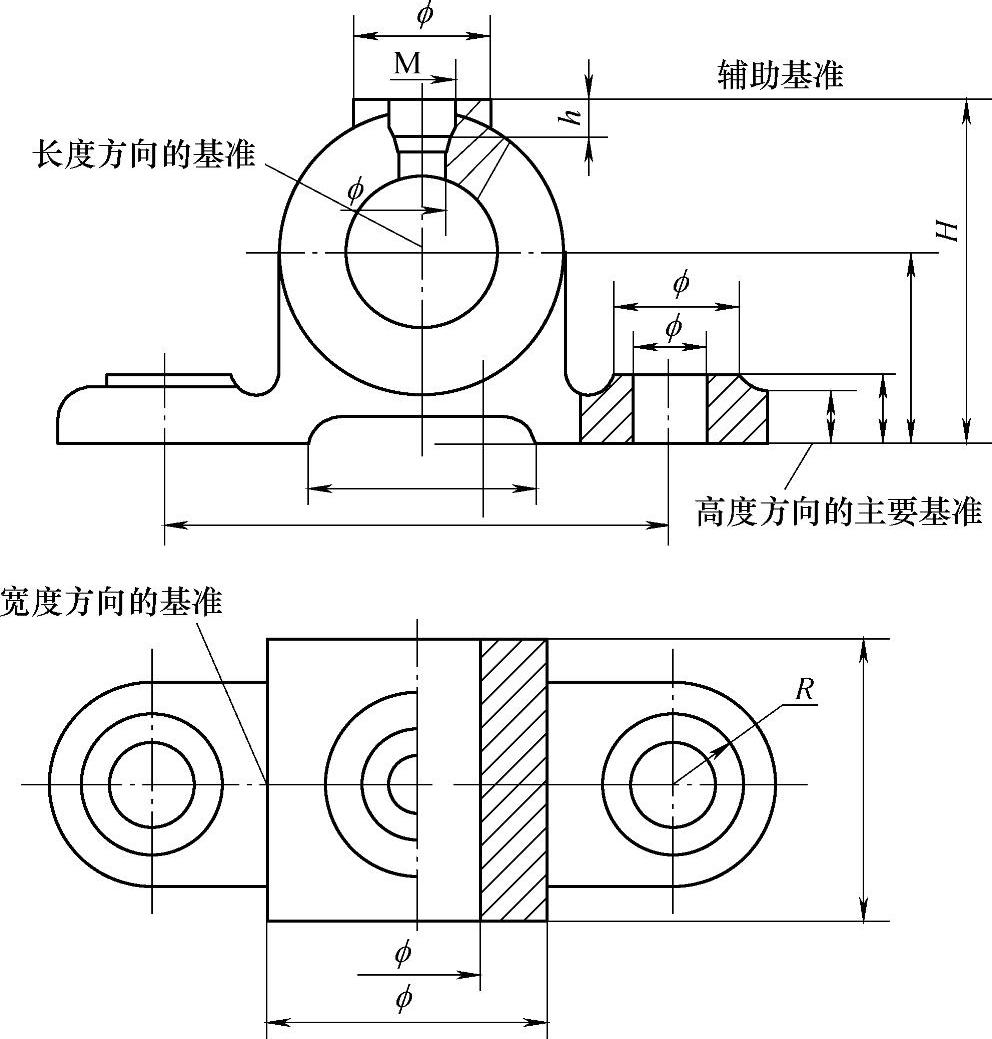

图2-30 主要基准和辅助基准直接标出联系尺寸

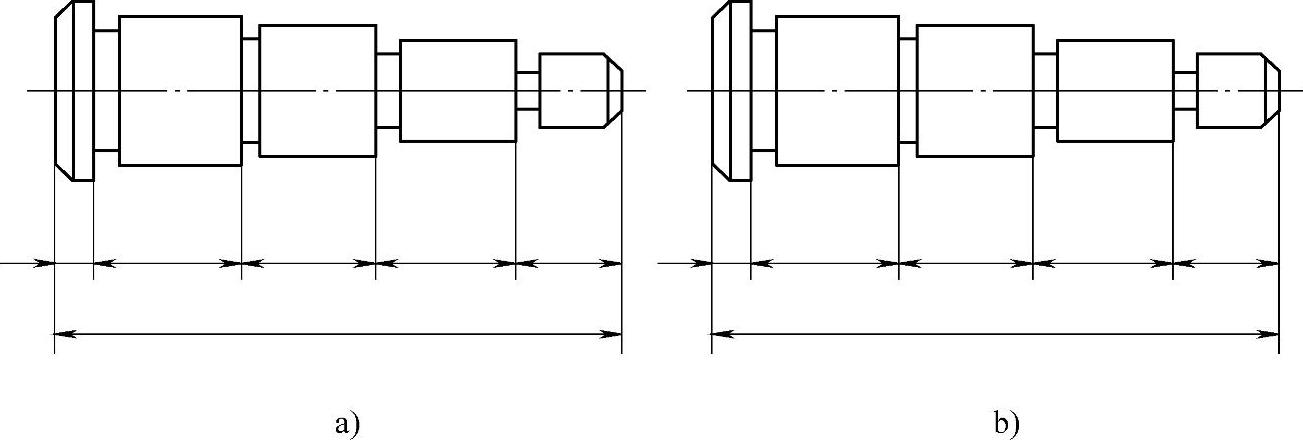

图2-31 尺寸链的封闭与开口
图2-32 尺寸标注符合加工要求

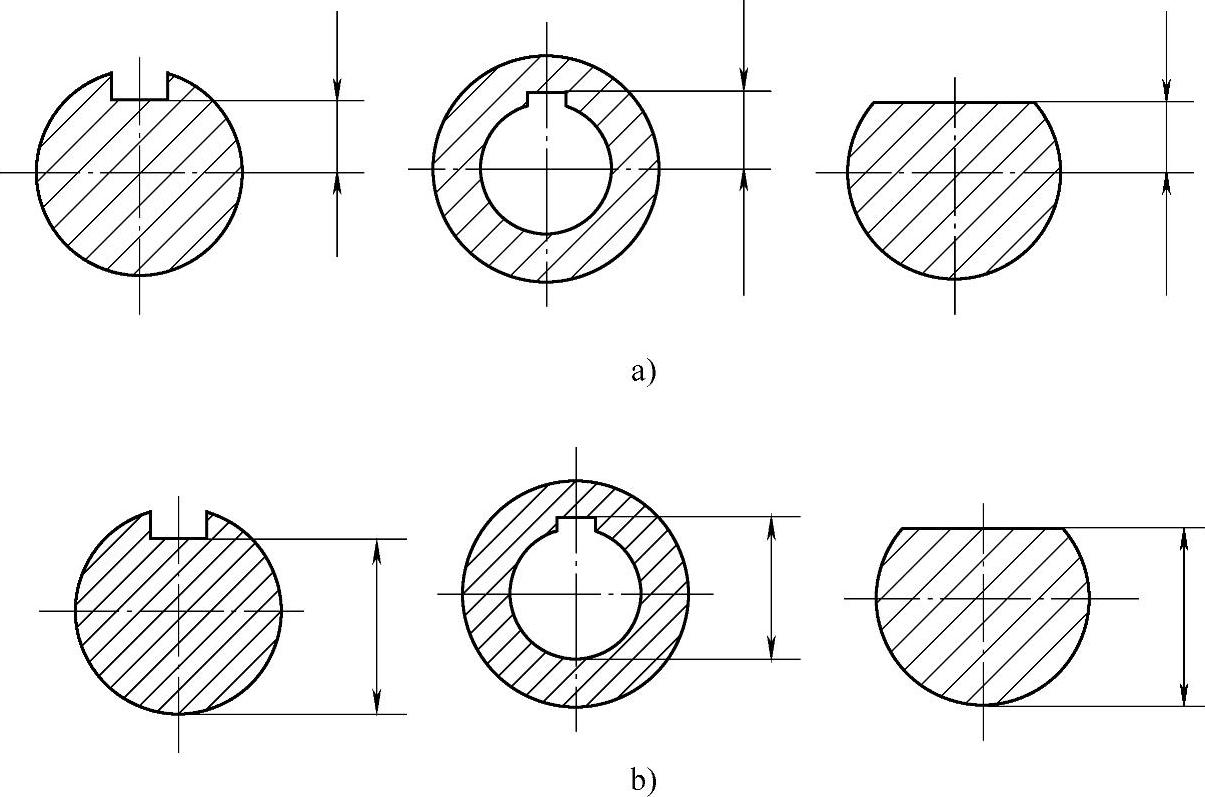

图2-33 尺寸标注便于测量
a)不便于测量 b)便于测量
2.其他尺寸标注方法
(1)倒圆和倒角 倒圆标注如图2-34a所示。倒角为45°时,标注方法如图2-34a所示;非45°的倒角标注如图2-34b所示;当倒角采用简化画法时,其标注方法如图2-34c所示。
(2)退刀槽和越程槽 退刀槽和越程槽是切削加工内外圆柱面或螺纹前,为了便于退出车刀或让砂轮稍微越过加工表面而事先加工出的沟槽,其尺寸标注方法如图2-35所示。
