滑动轴承装配图及工作原理解析

2023-06-28 理论教育版权反馈

【摘要】：部装图则主要图2-27 泵体零件图图2-28 滑动轴承装配图反映部件的工作原理，各零件间的装配关系，部件的外形和安装关系，以及装配、检验、安装中的所需要的尺寸和技术要求等内容，用于指导部件的装配、调试、检验、维护。图2-28所示为滑动轴承装配图。由图2-28可知，一张完整的装配图应具备如下内容:1)一组视图。在图纸的右下角处画出标题栏，表明装配图的名称、图号、比例和责任者签字等。

装配图还可分为总装配图(总装图)和部件装配图(部装图)。总装图主要反映整台机器的工作原理，部件间的装配、安装关系，机器的外形，安装使用机器所需要的技术要求，以及机器的主要性能参数等，用来指导机器的总装、调试、检验、使用和维护。部装图则主要

图2-27 泵体零件图

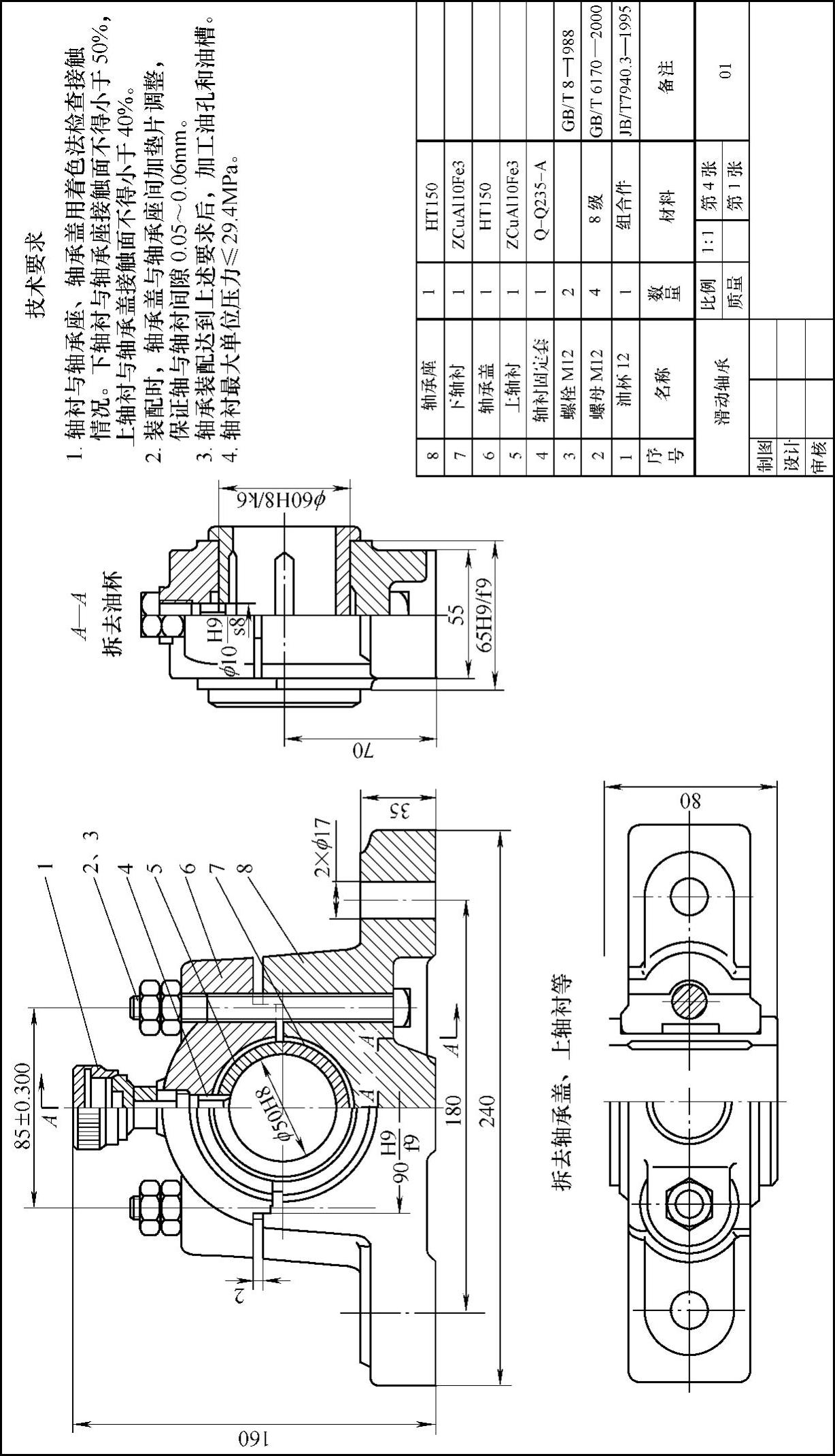

图2-28 滑动轴承装配图

反映部件的工作原理，各零件间的装配关系，部件的外形和安装关系，以及装配、检验、安装中的所需要的尺寸和技术要求等内容，用于指导部件的装配、调试、检验、维护。图2-28所示为滑动轴承装配图。

由图2-28可知，一张完整的装配图应具备如下内容:

1)一组视图。选择一组视图，采用适当的表达方法，将机器(或部件)的工作原理、零件的装配关系、零件的连接和传动情况以及各零件的主要结构形状表达清楚。

2)必要的尺寸。装配图上应标注机器(或部件)的规格(性能)、外形、安装和各零件间的配合关系等方面的尺寸。

3)技术要求。用文字说明或标记代号指明机器(或部件)在装配、检验、调试、运输和安装等方面所需要达到的技术要求。

4)标题栏和明细栏。在图纸的右下角处画出标题栏，表明装配图的名称、图号、比例和责任者签字等。各零件必须标注序号并编入明细栏。明细栏直接在标题栏上边画出，填写组成装配体的零件序号、名称、材料、数量、标准件代号等。
