图纸幅面和格式规范化
【摘要】：绘图时应优先采用基本幅面。基本幅面的图纸分A0～A4五种，A0幅面面积为1m2，长短边之比为2。表2-1 基本幅面及图框尺寸2.图框格式在图纸上必须用粗实线画出图框，图样画在图框内，图框的格式分为不留装订边和留有装订边两种，如图2-2所示。图2-3 产品图样的标题栏格式4.明细栏在装配图上，还要在标题栏的上方画出明细栏，以表明机器设备的零件组成等。
1.幅面(GB/T14689—2008)
为了便于使用和管理，图样应该绘制在一定幅面和格式的图纸上。图纸的幅面分基本幅面和加长幅面两种。绘图时应优先采用基本幅面。基本幅面的图纸分A0～A4五种，A0幅面面积为1m2，长短边之比为2。A1幅面为A0幅面的一半(以长边对折裁开)，A2～A4以此类推，如图2-1中粗实线所示。加长幅面的幅面大小按基本幅面的短边成整数倍增加，图2-1中的细实线为第二选用加长幅面，如A3×3；图2-1中的细虚线为第三选用加长幅面，如A3×6。

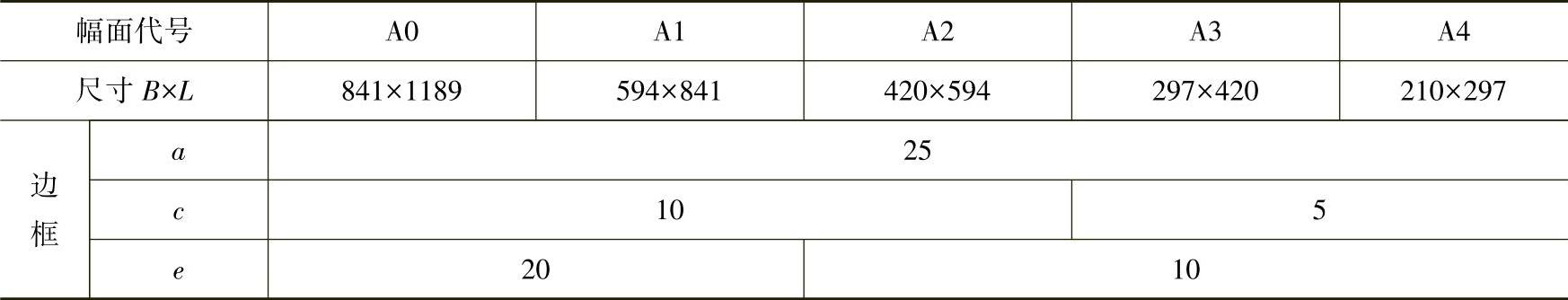

表2-1 基本幅面及图框尺寸(单位:mm)
2.图框格式(GB/T14689—2008)
在图纸上必须用粗实线画出图框，图样画在图框内，图框的格式分为不留装订边和留有装订边两种，如图2-2所示。基本幅面和图框尺寸见表2-1。
图2-2 图框格式
a)有装订边图纸(Y型)的图框格式 b)有装订边图纸(X型)的图框格式
c)无装订边图纸(Y型)的图框格式 d)无装订边图纸(X型)的图框格式
3.标题栏(GB/T10609.1—2008)
为了图样便于管理和查阅，每张图纸都必须画标题栏，产品图样的标题栏格式如图2-3所示。标题栏通常位于图框的右下角。看图方向只能与图纸标题栏方向一致。

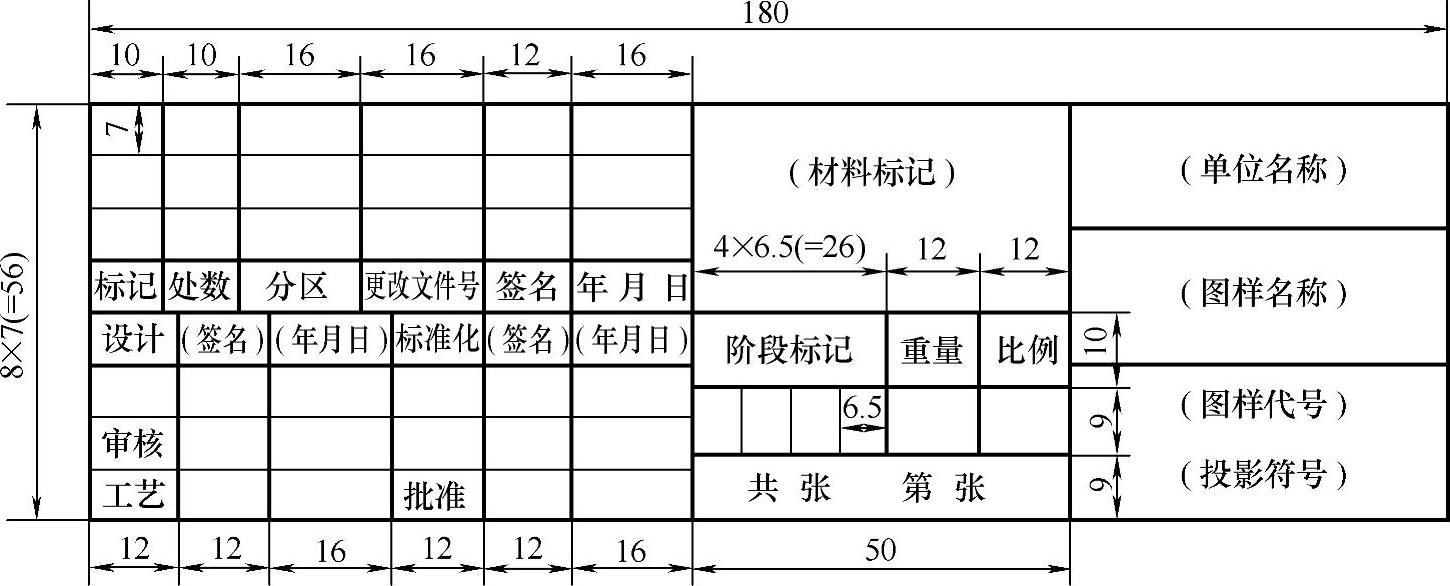

图2-3 产品图样的标题栏格式
4.明细栏(GB/T 10609.2—2009)
在装配图上，还要在标题栏的上方画出明细栏，以表明机器设备的零件组成等。明细栏格式如图2-4所示。

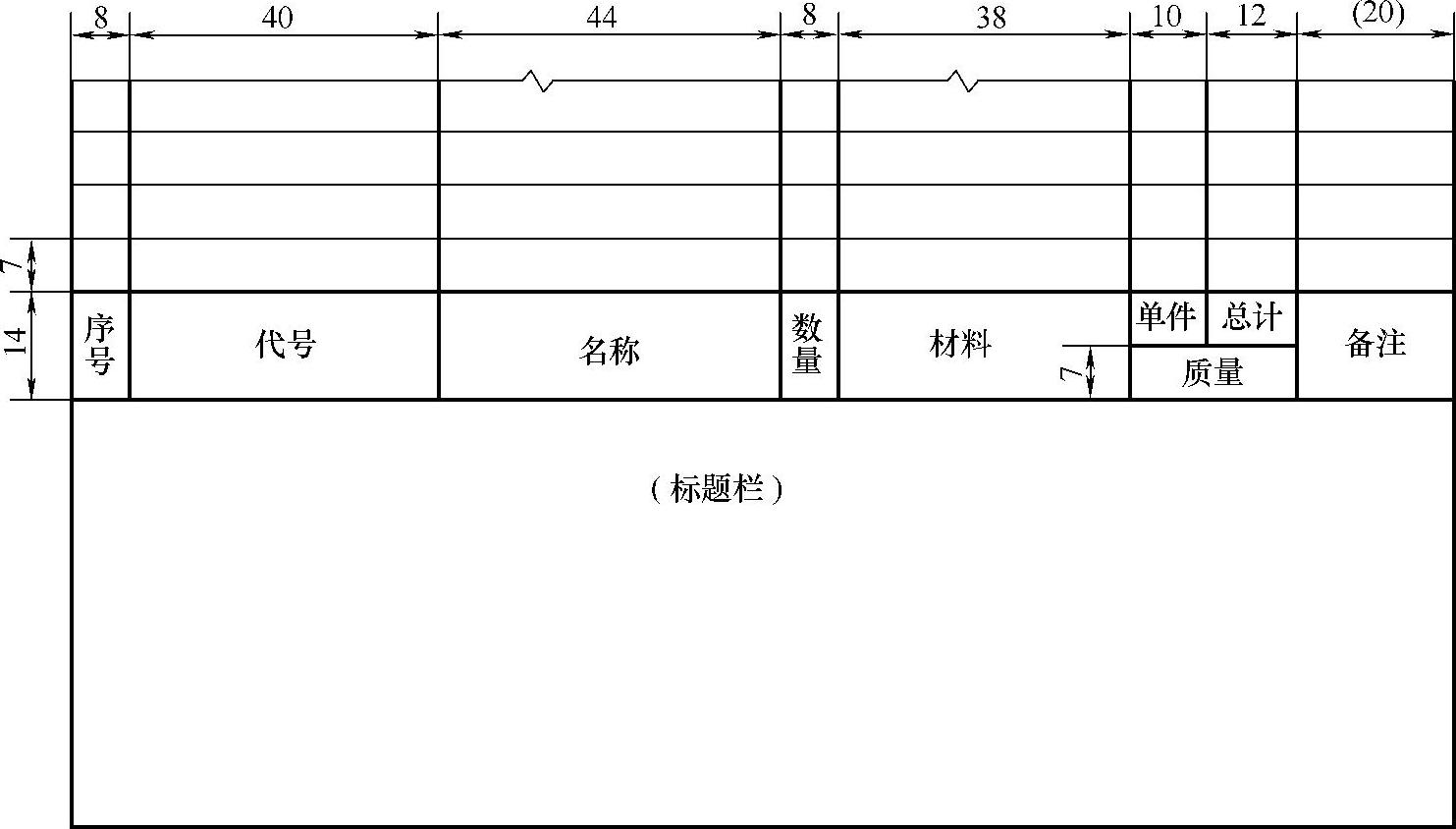

图2-4 明细栏格式
