1.裂隙铅直情况

研究表明，当洞库拱顶存在铅直裂隙时，该裂隙可能成为洞库中聚集的油品蒸汽的最短和最不利溢出通道，因此取洞库油品汽相的最不利溢出通道进行研究。一般而言，根据水封石油洞库的选址原则：洞库位于地下水丰沛区域，因此在洞库建设前，洞库附近裂隙岩体都处于饱和状态，故裂隙也处于饱和充水状态。在洞库建设过程中，由于洞库开挖导致洞库区渗流场发生改变，从而降低了洞库区附近裂隙中的水压力；开挖结束洞库上方裂隙水可能被排干，也可能不会被排干。根据水封油库建设要求，施工期一般不允许洞库上方裂隙水被排干。水幕系统的设置能有效地维持洞库上方的地下水位高度，使得裂隙中始终充满一定厚度的水体。

裂隙中的水与油气压力相互作用，为了防止洞库拱顶积聚的油气溢出，必须保证油气压力不能推动裂隙水运动。为研究裂隙水的受力情况，选择图13.17（b）所示情形进行研究。图13.17（c）为洞库上方铅直裂隙中的裂隙水受力示意图，G为裂隙水重力，f为水流阻力（大小等于渗透力，方向相反），pa为大气压力，pg为原油封存后洞库顶部的油品蒸气压力，PcA和PcB分别为裂隙水端部受到的毛细力。

pagenumber_ebook=214,pagenumber_book=203

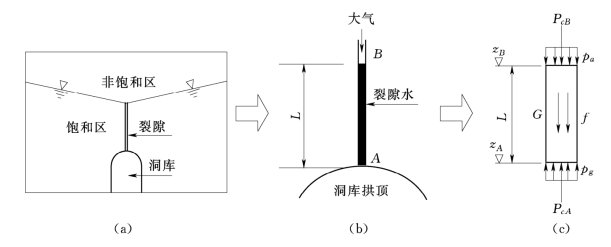

图13.17　铅直裂隙水受力示意

裂隙水在上述作用力的共同作用下沿裂隙流动或处于静止平衡状态（临界状态）。当洞库中的气压较大，而裂隙水重力和阻力较小时，裂隙水在石油蒸汽压力作用下将向上运动，严重时导致洞库中的石油蒸汽进入大气中，从而污染洞库附近的空气，降低水封效果。为防止油气通过裂隙逃逸进入大气，必须满足下式

式中：b为裂隙宽度；L为裂隙中水体的长度；γw为水的重度。

式（13.8）就是要保证裂隙水在储油压力作用下，不向上运动。

考虑到毛细力大小与主要气水弯液面的曲率成正比，因此，对于同一宽度的裂隙，可以认为pcA=pcB；同时考虑裂隙水流服从达西定律，其阻力大小等于水流运动产生的拖曳力，即f=biγw，当裂隙水在储油压力作用下产生向上运动的趋势时，裂隙岩体对裂隙水的阻力方向向下。于是式（13.8）变为

式（13.9）中的水力梯度可以描述为

pagenumber_ebook=214,pagenumber_book=203

将式（13.10）代入式（13.9）、同时应用关系式L=zB-zA，经整理得

于是，可得

式（13.12）就是为防止洞库油气压力通过铅直裂隙逃逸的水封厚度准则。

由此可见，封存油气压力越大，洞库上方需要的水柱高度越大。当天然地下水位不能满足要求时，就必须设置水幕系统来满足上述准则，否则洞库中聚集的油气就会逃逸进入大气。

2.裂隙倾斜情况

当洞库上方不存在铅直裂隙时，水封厚度的大小推导过程与铅直裂隙情况相同。图13.18给出了倾斜裂隙水体的受力示意图。

pagenumber_ebook=215,pagenumber_book=204

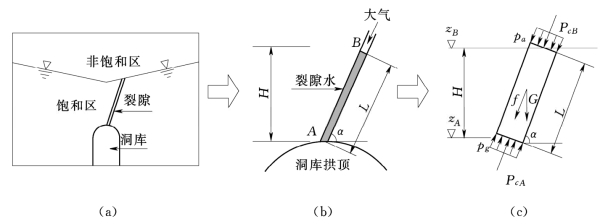

图13.18　倾斜裂隙水受力示意

同样，为防止油气通过倾斜裂隙逃逸进入大气，必须满足下式

式中：α为裂隙倾角；其余符号意义同上。

同样，考虑PcA=PcB、f=biγw，以及水力梯度i表达式（13.10），由式（13.13）得

因为（zB-zA）=Lsinα，可得

式中：H为水体的厚度；当取等号时，H为临界水封厚度。

式（13.15）表明为了防止油气从倾斜的裂隙中逃逸，倾斜裂隙中的水体在铅直方向上的厚度也必须大于（pg-pa）/γw，该条件与油气从铅直裂隙中的逃逸准则得到的结果相同，因此，式（13.15）与式（13.12）一样，可以作为油气水封判别准则。

由此可见，只要洞库上方岩体中的水体厚度满足式（13.15），不管岩体中分布的裂隙形态是铅直，还是倾斜的，积聚在洞库顶拱附近的油气都不会泄漏到大气中。
