铜街子水电站位于四川省乐山市沙湾区,是大渡河梯级开发的最末一个梯级电站。工程于1985年1月正式开工,1992年4月水库开始蓄水,同年10月第一台机组发电,1994年12月全部4台600MW机组完建发电。
铜街子水电站主坝为混凝土重力坝,副坝为堆石坝,最大坝高82.0m。枢纽布置图见图10.2。

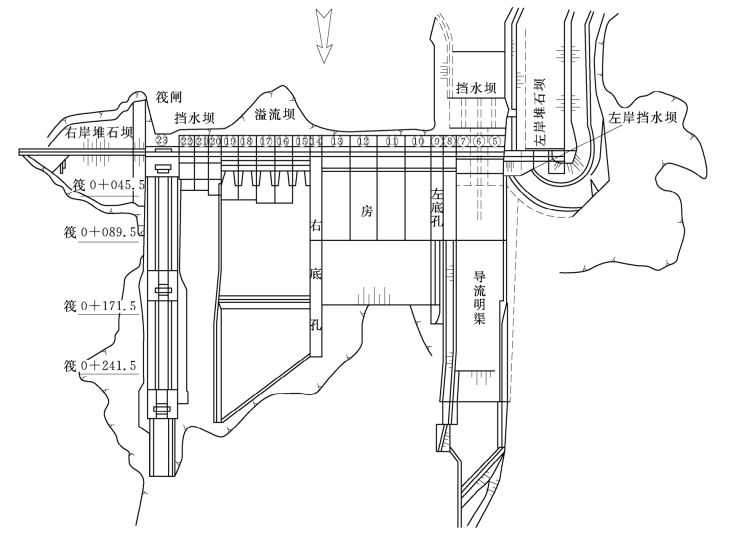

图10.2 铜街子水电站枢纽平面布置
1.水文地质条件
坝区出露地层为二叠系峨眉山玄武岩和沙弯组页岩。玄武岩总厚度200m,其中第2层较薄(2~25m),其余各大层厚30~60m,主体工程建筑物坝基置于第5层玄武岩上。各层间受地质构造作用影响,普遍连续分布着倾向下游的层间错动带C4和C5等,第5层和第4层间有厚度为0.3~0.4m的软弱夹层C5,该软软弱夹层贯穿整个坝基,加之F6、F9、F3、F3-1、F4等断层切割,破坏了岩体完整性。
大坝地基属于多个含水层的水文地质结构,包括基岩裂隙水地层和玄武岩承压水地层。基岩玄武岩地层原生裂隙和构造断裂发育,渗透性强。压水试验资料表明地层渗透性随深度的增加没有出现降低的现象,在深部分布有弱或微渗透性岩层,岩石的渗透和含水特征由地质构造条件控制。沿着夹层剪切带及平行破碎带之间的层间错动带,形成了高渗透性的断裂顺层带。沿断层方向,层间不透水层被分割,从而形成强渗透性区。在断层垂直方向,形成不透水层。这样,横切断层的承压含水层的水力关系被断层分割开来。
如图10.3所示,A和B两处之间的水力联系被F3断层分隔,两个分区的水力特性特不相同。F3断层厚度约2m,走向与河流走向平行,并倾向右岸,倾角约20°。断层带将平行岩层剖开,形成具有强渗透性的非均质含水网络渗透区。此外,常规现场调查揭示承压水头比河流水位高0.2~1.1m,并且大部分承压含水层在河床底部或河流上游出露。随着河流蓄水水位增加,为承压水头增加提供了可能的机制。图10.3还表明承压水流出区域断层出露位置完全一致。

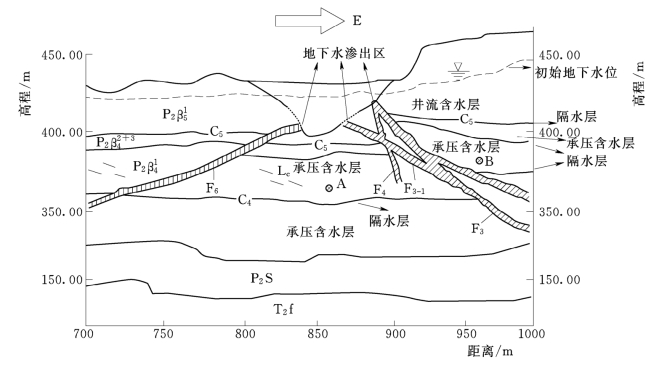

图10.3 水文地质结构
2.抬升变形规律
表10.2是截至2004年坝段抬升变形统计表。根据1991年11月始测的水准测量成果发现:1992年4月以前表现为坝体下沉,1992年4月15日水库蓄水后18号坝段以右表现为坝体上抬。大坝和右岸岩体抬升变形最大值分别达到22.2mm和24.3mm。在随后12年中(1993—2004年)大坝抬升变形由22.2mm增加到27.5mm;右岸边坡岩体抬升变形由24.3mm增加到28.9mm。

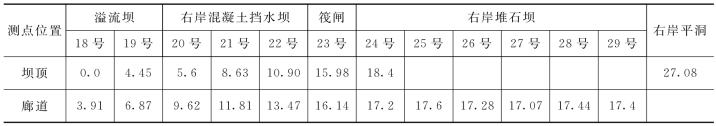

表10.2 水库蓄水后至2004年右岸坝段抬升变形量 单位:mm
根据实测成果,抬升变形现象呈现以下规律:
(1)抬升变形空间分布。铜街子大坝抬升变形发生在坝基和右岸岸坡中。坝顶和廊道的变形规律与趋势基本一致,上抬量也基本相等,基础略大。18号段及以右坝段、右岸灌浆平洞、筏闸上、下闸室以及大坝下游约1.0km的大桥右岸等部位,范围较大。
沿坝轴线方向,18~24号坝段的抬升变形量梯度较大,至右岸堆石坝段趋缓并略有下降,但右岸灌浆平洞上抬变形量最大,达27.08mm;沿筏闸纵轴线方向,从上游往下游方向,抬升变形量依次递增,下闸室最大,达14.68mm;位于右岸堆石坝边坡下游测点(距坝轴线158m)上抬量值只有对应坝轴线上廊道测点的1/4。
(2)抬升变形时间效应。抬升位移主要发生在蓄水期间的第一年;随后大坝和岩体产生缓慢的抬升变形,但抬升变形仍未停止(2011)。
