信号复现技术和零阶保持器原理解析
【摘要】：从采样信号中恢复出连续时间信号称为信号的复现。把前一个采样时刻nT的采样值不增不减地保持到下一个采样时刻（n+1）T的保持器称为零阶保持器。图8-9零阶保持器输入输出之间关系图零阶保持器单位脉冲响应如图8-10所示。图8-11零阶保持器频率响应幅频特性的幅值随频率ω的增大而衰减，具有明显低通滤波特性。采用零阶保持器还将产生滞后相移，这将使系统的相对稳定性降低。与其他各阶保持器相比，零阶保持器产生的相位滞后最小。
从采样信号中恢复出连续时间信号称为信号的复现。在满足采样定理的前提下，采样信号没有混叠现象。把前一个采样时刻nT的采样值不增不减地保持到下一个采样时刻（n+1）T的保持器称为零阶保持器。其输入信号与输出信号之间的关系如图8-9所示。采样值经过保持器既不放大，也不衰减，保存一个采样周期T。

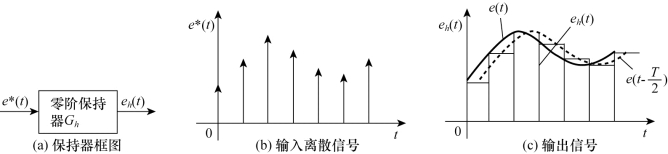

图8-9 零阶保持器输入输出之间关系图
零阶保持器单位脉冲响应如图8-10所示。
图8-10 零阶保持器单位脉冲响应
零阶保持器脉冲响应可表示为 gh（t）=1（t）-1（t-T）
零阶保持器的传递函数为
令s=jω，可以求得零阶保持器的频率特性为
则零阶保持器的幅频响应和相频响应分别为
则其频率响应如图8-11所示。

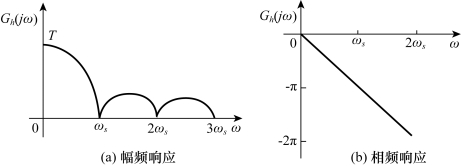

图8-11 零阶保持器频率响应
幅频特性的幅值随频率ω的增大而衰减，具有明显低通滤波特性。零阶保持器不是一个理想的低通滤波器，它除了允许主频谱通过外，还允许部分高频频谱通过。因此，由零阶保持器恢复的连续信号eh（t）与原来的连续信号e（t）是有差别的。采用零阶保持器还将产生滞后相移，这将使系统的相对稳定性降低。从零阶保持器输入输出关系图中也可看出，将阶梯信号的中点连接起来形成的虚线的形状与原连续信号e（t）相同，相位滞后T/2，该曲线的数字表达式为e（t-T/2）。与其他各阶保持器相比，零阶保持器产生的相位滞后最小。
