由于超前校正环节相频特性曲线具有正的相角,幅频特性具有正的斜率,所以校正后系统Bode图的低频不变,而其剪切频率和相角裕量比原系统的大,这说明校正后系统的快速性和稳定性得到了提高。下面举例说明使用MATLAB对系统进行超前校正的设计步骤。

例6-5 已知某位置控制系统,其功能是实现负载位置与输入位置协调,其开环传递函数,现已明确其控制精度达不到设计要求,要求设计校正装置Gc(s)并调整K的值,使得系统在单位斜坡信号作用下,稳态误差ess≤0.01,相角裕量γ≥45°,剪切频率ωc≥40。

解:设计步骤如下。

(1)根据稳态误差的要求调整K的值。

由于系统在r(t)=t的作用下,根据稳态误差的计算方法(见第8章)可知,若要求ess≤0.01,则需满足,因此,取K=100。

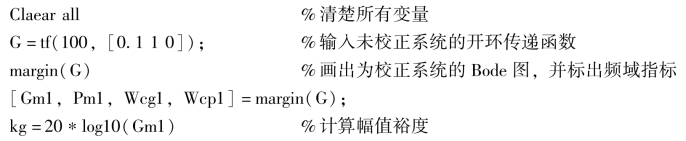

(2)画出未矫正系统的Bode图,校验性能指标是否满足要求。代码如下:

计算可得,未矫正的剪切频率ωc≥30.8rad/s,相角裕量γ≥18°,均不满足要求。

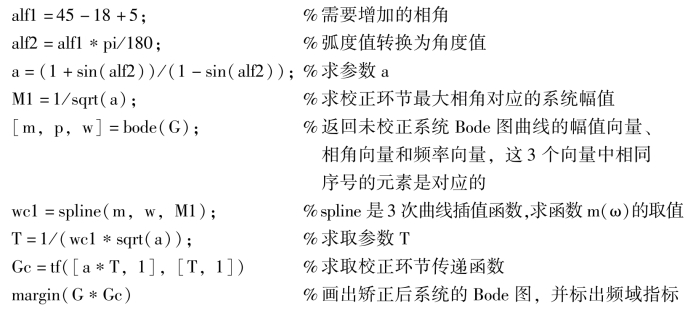

(3)求超前校正装置的传递函数,程序代码如下:

运行程序,可以得到校正环节的传递函数为

系统校正前与校正后Bode图,如图6-22所示。

由图6-22可以看出,校正后系统的剪切频率和相角裕量满足了设计的要求。

图6-22 超前校正前、后系统的Bode图
