基于伯德图的系统稳态性能分析
【摘要】：系统的稳态性能是由系统的开环增益k和系统在原点的开环极点数N决定的，K和N一旦被确定，系统的稳态误差系数KP、KV、Ka也就被确定。在伯德图上是很容易确定K和N这两个参数的。根据开环系统对数幅频特性：在低频段，即认为，则对数幅频特性可写成L(ω)=20lgK-20×Nlgω显然，开环增益K和系统型数N的确定发生在低频段。由图可知，低频段斜率为零，其幅值为20lgK，则可以确定稳态位置误差系数KP。图5-47Ⅱ型系统对数幅频特性的低频部分
系统的稳态性能是由系统的开环增益k和系统在原点的开环极点数N（系统的类型）决定的，K和N一旦被确定，系统的稳态误差系数KP、KV、Ka也就被确定。在伯德图上是很容易确定K和N这两个参数的。
在低频段，即认为
，则对数幅频特性可写成
L(ω)=20lgK-20×Nlgω
显然，开环增益K和系统型数N的确定发生在低频段。
1.0型系统
0型系统对数幅频特性的低频部分如图5-45所示。由图可知，低频段斜率为零，其幅值为20lgK，则可以确定稳态位置误差系数KP。
图5-45 0型系统对数幅频特性的低频部分
2.Ⅰ型系统

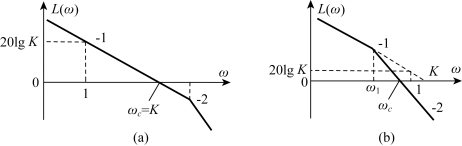

Ⅰ型系统对数幅频特性的低频部分如图5-46所示。可以发现，低频段斜率为-20 dB/dec，与0分贝线交点[如图5-46（a）所示]或低频段延长线与0分贝线交点[如图5-46（b）所示]的频率为K；低频渐近线或其延长线过[ω=1，L（ω）=20lgK]点。由此可以确定K，则可以确定稳态速度误差系数KV。
图5-46 Ⅰ型系统对数幅频特性的低频部分
3.Ⅱ型系统

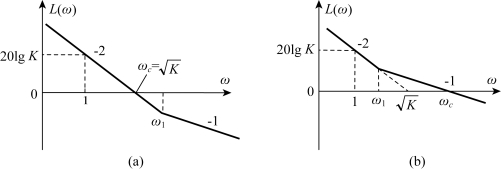

Ⅱ型系统对数幅频特性的低频部分如图5-47所示。可以发规，低频段斜率为-40 dB/dec，与0分贝线交点[如图5-47（a）所示]或低频段延长线与0分贝线交点[如图5-47（b）所示]的频率为
；低频渐近线或其延长线过[ω=1，L（ω）=20lgK]点。由此可以确定K，则可以确定稳态加速度误差系数是Ka。
图5-47 Ⅱ型系统对数幅频特性的低频部分
