铸钢补焊常用的未穿透性坡口形状如图7-8～图7-13所示。

1）图7-8所示的坡口形状主要用于坡口较深且在平焊位置操作的情况。

2）图7-9所示的坡口形状主要用于坡口面积较大且在平焊位置操作的情况。

3）图7-10所示的坡口形状主要用于不规范随形坡口且在平焊位置操作的情况。

4）图7-11所示的坡口形状主要用于深度小于100mm的中小坡口且在平焊位置操作的情况。

5）图7-12所示的未穿透性坡口形状主要用于横焊或立焊操作位置，坡口的上部角度一般要求在40°～45°，这样既便于焊接操作，又容易清渣，同时可以防止产生焊接未熔合或夹渣缺陷，而下部角度一般要求在0～10°即可，这样可

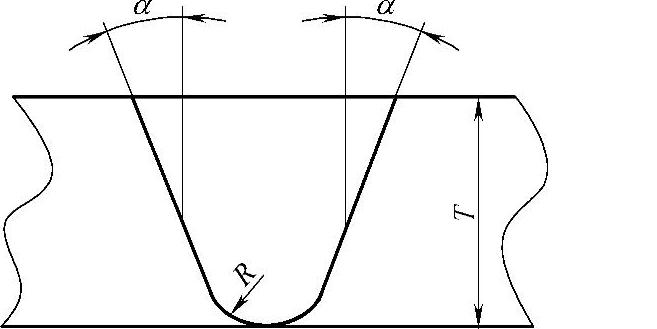

图7-8 未穿透性坡口形状之一

注：T为坡口深度；α为坡角，α=10°～

15°；R为圆角，R≥10mm。

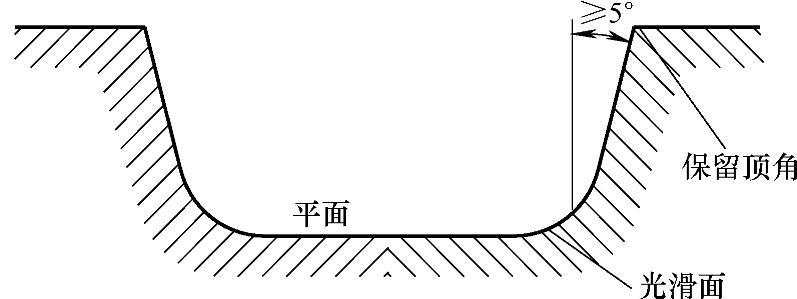

图7-9 未穿透性坡口形状之二

图7-10 未穿透性坡口形状之三

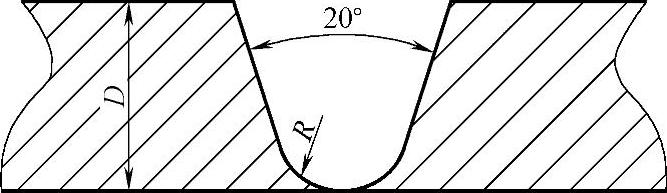

图7-11 未穿透性坡口形状之四

注：D＜25mm；R≥4mm；D≥25mm；R≥6.5mm。

图7-12 未穿透性坡口形状之五

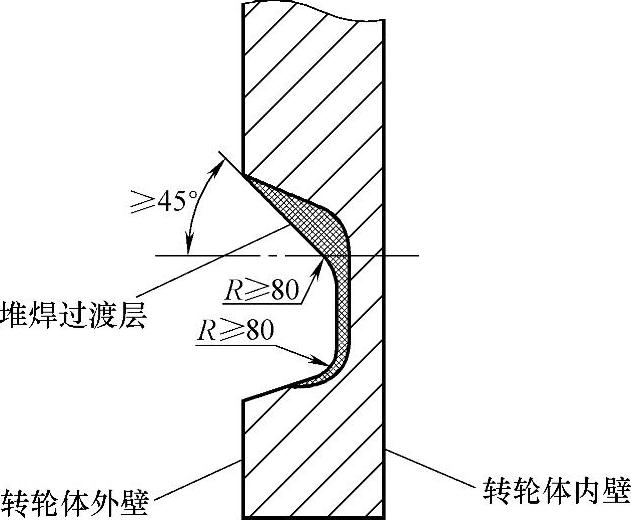

图7-13 未穿透性坡口形状之六

以减少补焊量。

6）图7-13的未穿透性坡口形状，主要用于需要采用机械加工消除缺陷后形成的坡口。与在平焊位置操作的情况相比，这种坡口需要在补焊时先将坡口根部R焊成大于20mm以上的圆角。
