有机玻璃与无机玻璃（硅玻璃）相比，质轻而富有弹性，有机玻璃密度为1.18g／cm3，比普通硅玻璃轻一半。有机玻璃化学性能稳定，能耐一般的化学腐蚀，但能溶于芳烃、氯代烃等有机溶剂。有机玻璃产品有模塑成型料和型材两种。有机玻璃372为甲基丙烯酸甲酯与少量苯乙烯的共聚体，其模塑成型性能较好。有机玻璃373是372粉料100份加上丁腈橡胶5份的共混料，有较高的耐冲击性。......
2023-06-26
聚甲基丙烯酸甲酯（PMMA）板材优化
【摘要】：表3-56 预聚浆液水箱聚合工艺条件2.PMMA透明色板配方表3-57 PMMA透明色板配方此外，还应按对应的板厚加入透明PMMA板配方中的相同组分。工艺条件同透明PMMA板。此外，还应按对应的板厚加入透明PMMA板配方中的相同组分。
1.透明PMMA板配方（见表3-55）

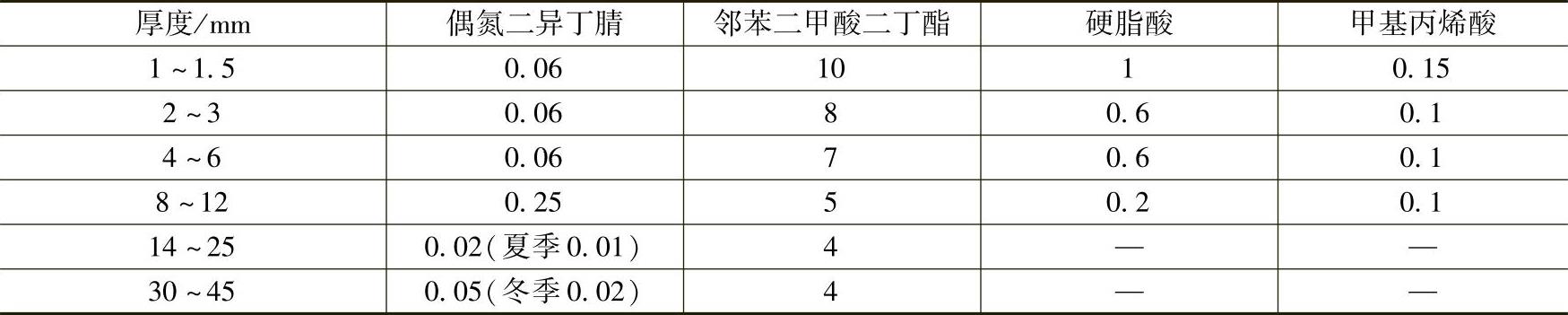

表3-55 透明PMMA板配方（以100份MMA计，质量份）
预聚浆液水箱聚合工艺条件见表3-56。

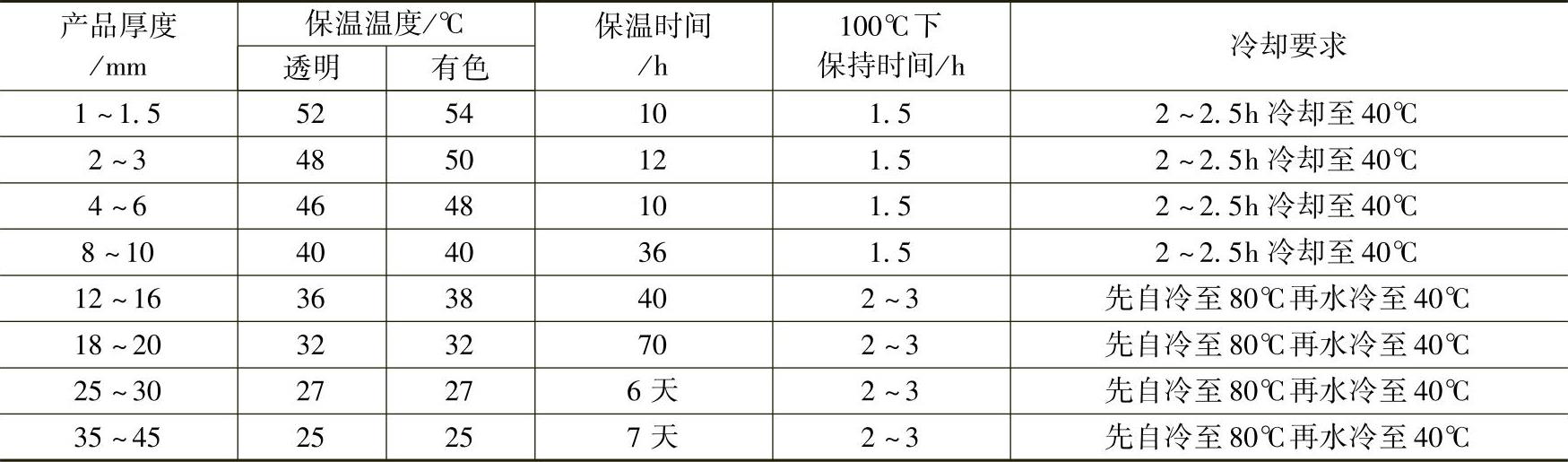

表3-56 预聚浆液水箱聚合工艺条件
2.PMMA透明色板配方（见表3-57）

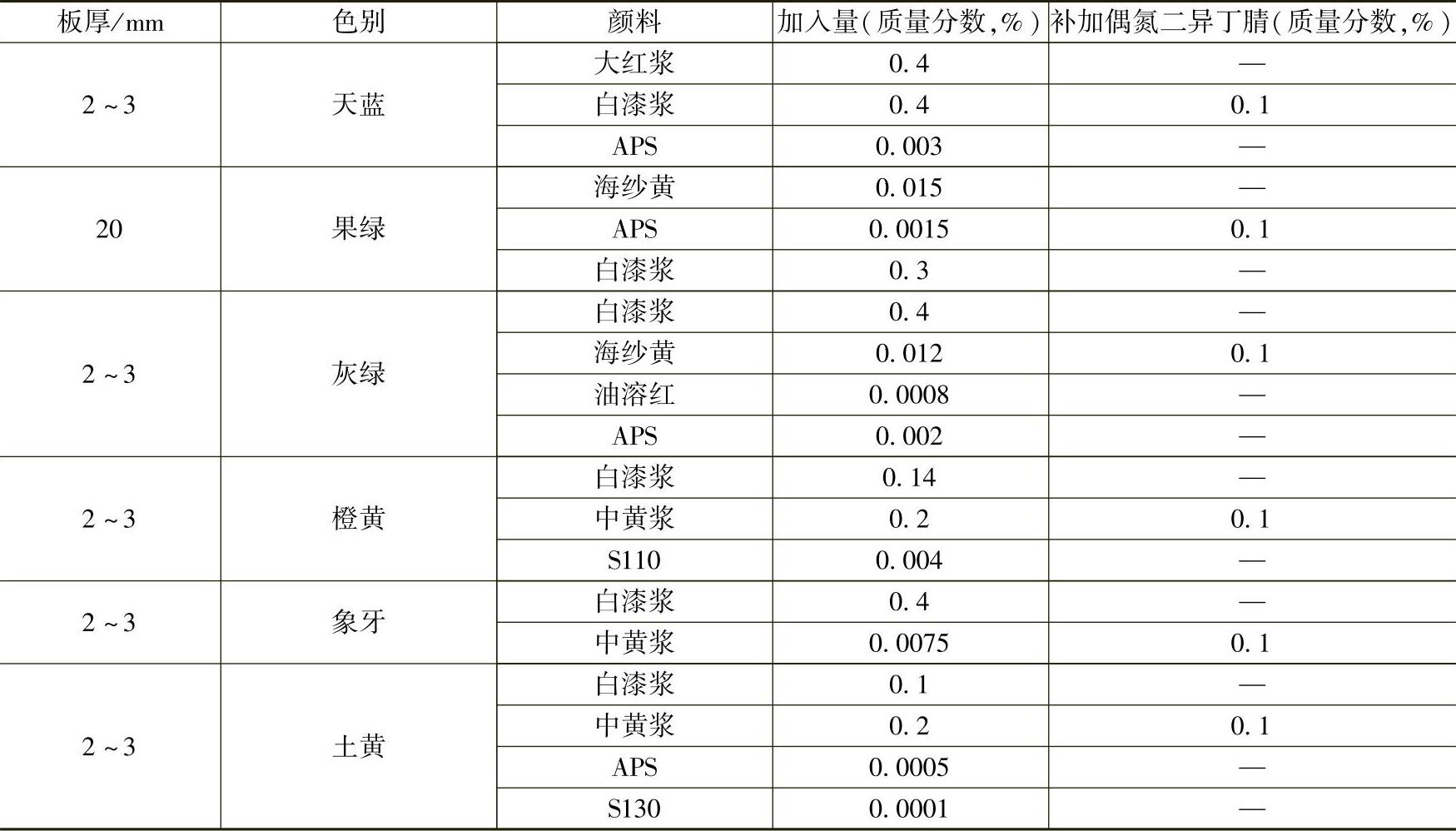

表3-57 PMMA透明色板配方（以100份MMA计）
此外，还应按对应的板厚加入透明PMMA板配方中的相同组分。
工艺条件同透明PMMA板。
3.挤出PMMA透明片材配方
配方（质量份）：PMMA 100；白油0.2。
4.PMMA不透明色板配方（见表3-58）

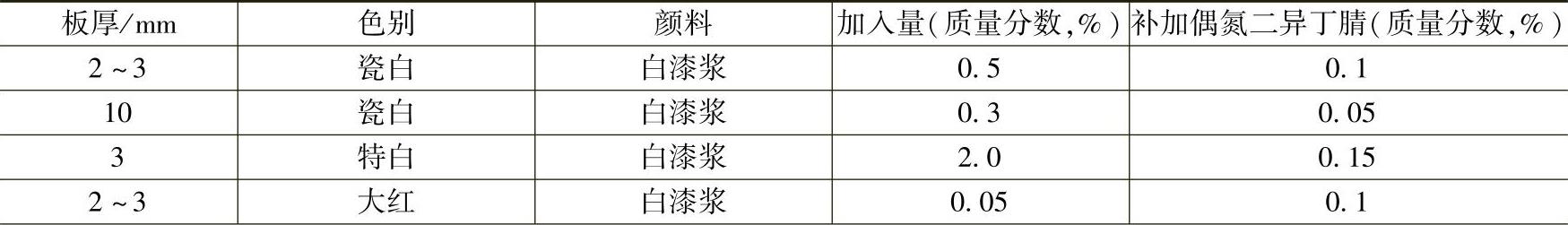

表3-58 PMMA不透明色板配方
（续）
此外，还应按对应的板厚加入透明PMMA板配方中的相同组分。
工艺条件同透明PMMA板。
5.PMMA半透明板配方（见表3-59）
表3-59 PMMA半透明板配方
注：PSt为悬浮聚合的聚苯乙烯颗粒。
此外，还应按对应的板厚加入透明PMMA板配方中的相同组分。
工艺条件同透明PMMA板。
6.挤出PMMA板材配方
配方（质量份）：PMMA 100；SBS 20；滑石粉30；硬脂酸钙1；硬脂酸0.2；白油0.2。
7.浇铸PMMA板材配方1
配方（质量份）：MMA 100；偶氮二异丁腈0.06；硬脂酸钙0.1；DBP 10。
8.浇铸PMMA板材配方2
配方（质量份）：MMA 100；偶氮二异丁腈0.25；硬脂酸钙1；DBP 5；甲基丙烯酸0.1。
有关塑料制品配方与制备手册的文章
- 详细阅读
-
考点四：型材、板材、管材浅析详细阅读
知识要点集成表1-5型材、板材和管材续表1-5经典考题剖析一、2020年考题具有较高的强度、耐热性，最高工作温度可达95℃，在1.0MPa下长期（50年）使用温度可达70℃，无毒，耐化学腐蚀，常温下无任何溶剂能溶解，广泛地用在冷热水供应系统中的管材为（）。工程塑料管目前广泛用于中央空调、纯水制备和水处理系统中的各用水管道，但该管道对于流体介质温度一般要求小于60℃。......
2023-10-08
-
板材生产综合成型工艺探究详细阅读
几种常用板（片）材的成型温度见表6-1。三辊压光机是板（片）材冷却、压光、定厚度的重要设备，其工艺性能直接决定产品平整度和光亮度。为了使板材缓慢冷却，防止因内应力造成板材翘曲变形，三辊压光机的三个辊筒加热是关键。模唇厚度并不等于板材厚度，这是由于熔料离模膨胀、牵引拉伸和冷却收缩，使厚度发生变化。一般模唇厚度要大于板材厚度的10%～20%。如果板材厚度达不到要求，可调节口模温度，也可调节阻力块和口模间隙。......
2023-06-15
- 详细阅读
-
人造板材的种类与特点详细阅读
人造板材就是利用木材在加工过程中产生的边角废料，添加化工胶粘剂制作成的板材，如图2-1所示。人造板材种类很多，常用的有胶合板、细木工板、纤维板、刨花板、发泡板、铝塑板、蜂窝板、阻燃板等。纤维板由木材经过纤维分离后热压复合而成。铝塑板属复合型材料，特点是防火、重量较轻，也可做造型弯曲。阻燃板主要由工业氧化镁原材料组成，其黏合剂为树脂材料。......
2023-10-07
-
焊接实例：3.5Ni低温钢板材详细阅读
表7-20 3.5Ni低温钢板对接平焊的焊接参数2）焊接过程采用短弧焊接，弧长以5～8mm为主，注意控制焊接速度，为了获得良好的气体保护和焊缝成形，焊条与焊缝成90°夹角。......
2023-06-15
-
锆合金板材的焊接实例及选材参数详细阅读
常用锆及锆合金焊丝的选用，见表7-9。图7-2 Zr-1锆板的坡口形式及尺寸焊接设备 ZX7-400型弧焊整流器1台。Zr-1（纯锆）板材定位焊的焊接参数见表7-12，与正式焊接全缝参数相同。4）焊接时要集中热输入能量加热焊件和加快冷却速度，避免锆焊件长时间在高温下氧化。......
2023-06-15
-
塑料板材与片材：性能和用途简介详细阅读
板（片）材简介 人们习惯把厚度大于2mm的平面型材制品称为塑料板材，厚度在0.25～2mm的制品称为片材。板（片）材常用塑料性能及用途 塑料板（片）挤出成型常用塑料有聚乙烯、聚丙烯、聚氯乙烯、ABS、高冲聚苯乙烯、聚酰胺、聚甲醛、聚碳酸酯、聚酯等。用挤出法可生产单层与多层中空格及发泡与不发泡的板（片）材，制品厚度可达30mm，宽度可达1000～4000mm，但超过2000mm的硬质聚氯乙烯板生产难度较大。......
2023-06-15
相关推荐
