对于一定的塑件，当选择了适当的塑料品种、成型方法及成型设备，设计了合理的成型工艺过程和塑料模具结构之后，在生产中，工艺条件的选择和控制就是保证成型顺利和塑件质量的关键。注射成型最主要的工艺参数是温度、压力和时间。因此，注射压力和保压时间对熔体充模及塑件的质量影响极大。注射压力的大小取决于塑料品种、注射机类型、模具结构、塑件的壁厚和流程及其他工艺条件，尤其是浇注系统的结构和尺寸。......
2023-06-30
经典软管配方及成型工艺条件
【摘要】：表2-9 几种管材的成型工艺条件（二）软管配方聚氯乙烯软管可分为液体输送管、耐热的各种流体输送管及电器套管。表2-17 几种软管的成型工艺条件（三）典型配方1.UPVC供水管配方配方（质量份）：PVC100；ABS5；碳酸钙12；钙/锌复合稳定剂3.5；其他适量。
1.PVC电缆料配方（见表6-69）

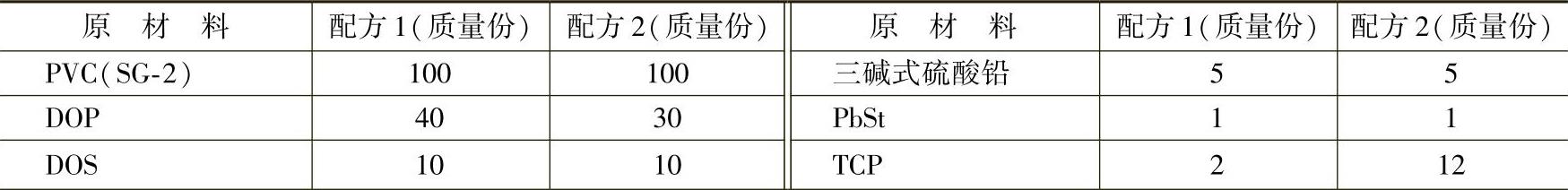

表6-69 PVC电缆料配方
PVC电缆料性能见表6-70。

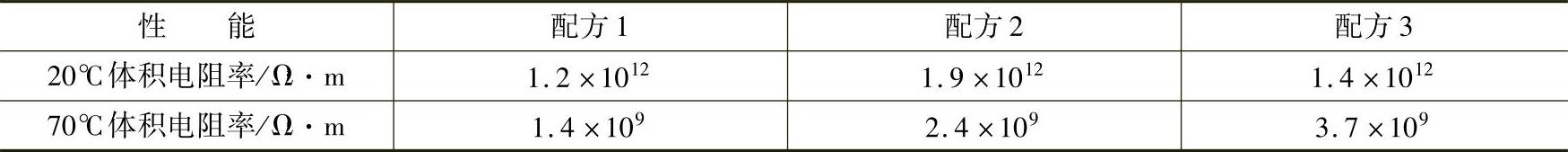

表6-70 PVC电缆料性能
2.高性能PVC电缆料配方
配方（质量份）：PVC（SG-2）100；TOTM 40；三碱式硫酸铅5；煅烧陶土5；润滑剂1。
性能：体积电阻率为8×1015Ω·cm，介电常数为4.2，介质损耗因数为0.085。
3.阻燃、低烟、耐热PVC电缆料配方
配方（质量份）：PVC（SG-3）100；TOTM 40；三碱式硫酸铅6；二碱式亚磷酸铅2；PbSt0.8；BaSt 0.7；HSt 0.3；石蜡0.5；抗氧剂70960.5；Sb2O32；硼酸锌8；CaCO310。
性能：氧指数为31.8%，单位质量烟密度为14.5g，体积电阻率为5.9×1012Ω·cm，热老化质量损失≤22.7g/cm2，135℃、168h老化后拉伸强度≥20.7MPa。
4.低烟阻燃PVC电缆料配方
配方（质量份）：PVC 100；DOP 30；氯化石蜡20；TCP 15；稳定剂7；水合硼酸锌/Sb2O3（1∶1）4～6；Al（OH）320～40；抗氧剂0.5。
性能：拉伸强度为18.7MPa，断裂伸长率为330%，体积电阻率为3.7×1012 Ω·cm，介电强度为22.8mV/m，氧指数为32%，最大烟密度为295。
5.低烟阻燃PVC电缆料配方
配方（质量份）：PVC 100；CPE橡胶55；二（2-乙基己基）四溴邻苯二甲酸酯10；三碱式硫酸铅8；二碱式亚磷酸铅0.5；Sb2 O36；MgO/ZnO 1；Al（OH）310；三聚氰胺钼酸盐2；草酸铜1；TiO21；氧化PE 0.25；HSt 0.5。
加工条件：在165～177℃下成型为片材。
性能：氧指数为51%，介电强度为27.24kV/mm，脆化温度为-48.5℃。
6.低烟低卤阻燃PVC电缆料配方（见表6-71）
表6-71 低烟低卤阻燃PVC电缆料配方

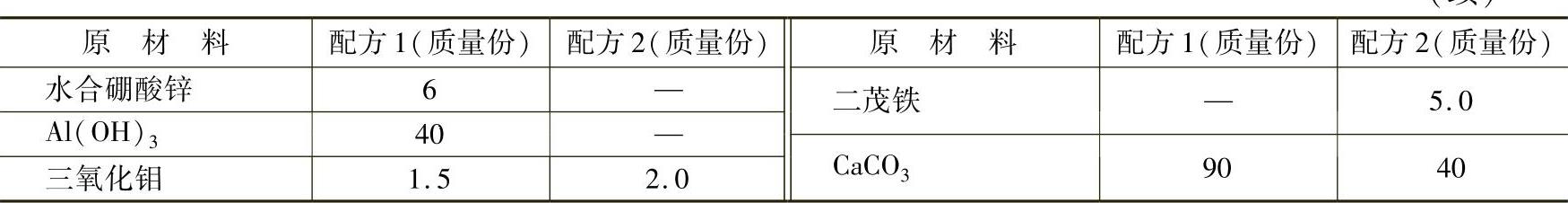

（续）
7.高聚合度PVC耐105℃电缆料配方
配方（质量份）：PVC（P2500）100；TOTM 50～80；PbSt 1；三碱式硫酸铅3；二碱式亚磷酸铅2.0；陶土10～20；双酚A 1.0。
性能：0℃体积电阻率为1.32×1012Ω·cm，拉伸强度为2.413MPa，断裂伸长率为296%。
8.PVC耐热绝缘材料配方
配方（质量份）：PVC树脂（p=1450）100；DOP 10；磷酸三甲酚酯（TCP）50；环氧增塑剂3；三碱式硫酸铅5；二碱式亚磷酸铅5；黏土（煅烧陶土）10；高熔点石蜡0.5。
9.耐热PVC电线电缆配方（600V用）
配方（质量份）：PVC（p=1300）100；偏苯三甲酸三辛酯（TOTM）25；磷酸三甲苯酯25；环氧大豆油2；三碱式硫酸铅5；黏土10；二碱式硬脂酸铅1。
10.105℃PVC电线电缆绝缘材料配方
配方（质量份）：PVC（K=70）100；偏苯二甲酸三异壬酯（含0.1%CA抗氧剂）60；邻苯三甲酸三铅（改性）7；煅烧陶土15；HSt 0.25；阻燃剂 适量。
11.耐120℃PVC电缆料配方
配方（质量份）：PVC（SG-2）100；三碱式硫酸铅4；二碱式亚磷酸铅4；BaSt 1；二碱式硬脂酸铅3；二碱式苯二甲酸铅3；双酚A 0.5；抗氧剂10100.4；活性碳酸钙10；TOTM 30。
12.化学交联PVC电缆料配方
配方（质量份）：PVC（SG-2）100；稳定剂4.5；增塑剂40；TAIC交联剂2～6；DCP 0.5～0.8。
13.耐低温PVC绝缘级电缆料配方
配方（质量份）：PVC 100；煅烧高岭土4；DIDP 38；DOS 5；三碱式硫酸铅3；二碱式亚磷酸铅2.5；BaSt 1；PbSt 0.3。
14.PVC耐寒护层电线、电缆料配方
配方（质量份）：PVC 100；DOP 18；DOS 28；石油磺酸苯酯18；三碱式硫酸铅3；二碱式亚磷酸铅3；硬脂酸钡1；硬脂酸铅0.5；碳酸钙3；炭墨0.6。
15.耐寒PVC电缆料配方
配方（质量份）：PVC 100；偏苯三酸三辛酯35；己二酸聚酯5；三碱式硫酸铅9；三羟甲基丙烷三甲基丙酸酯5；石蜡1。
加工条件：将各组分充分混合后，在170℃下捏合5h并粉碎，然后在电线上挤出，再用电子束辐射交联。
性能：耐寒温度≤-20℃。
16.耐磨性PVC电缆料配方
配方（质量份）：PVC 100；偏苯三酸三辛酯40；三碱式硫酸铅5；二碱式亚磷酸铅1.0；三羟甲基丙烷三甲基丙烯酸酯5.0。
加工条件：将各组分充分混合后，在170℃下捏合0.5h并粉碎，然后在电线上挤出护层，再用电子束辐射交联。
性能：耐磨性≥500周。
17.耐疲劳PVC电缆料配方
配方（质量份）：PVC 100；DOP 60；芥酸酰胺0.5；三碱式硫酸铅6.0；PbSt 1.0；CaCO350。
性能：可反复弯曲5万～6万次。
18.耐油PVC电缆材料配方
配方（质量份）：PVC 100；ELVALDY74140；DOP 20；DBP 8；TCP 18；氯化石蜡13；三碱式硫酸铅3.0；二碱式亚磷酸铅2.0；双酚A 0.4；Ba/Cd/Zn复合液1.0。
其中ELVALOY741是美国杜邦公司产品，为乙烯-醋酸乙烯共聚物再和第三极性单体共聚而成，第三极性单体可用一氧化碳引来酮羰基，增加极性，促进与PVC树脂的相容性。
19.透明PVC电缆料配方
配方（质量份）：PVC（SG-3型）100；BaSt 1；CaSt 0.8；有机锡88312.5；DOP 25；DBP15；HSt 0.3；亚磷酸三苯酯0.3。
20.PVC电绝缘料配方1
配方（质量份）：PVC 100；DOP 34；42%氯化石蜡17；电气级陶土10；碱式碳酸铅6.0；硬脂酸钙1.0；双酚A 0.25。
性能：邵氏硬度为91，拉伸强度为20MPa，断裂伸长率为430%，拉伸强度保持率为105%，伸长保持率为92%，电线能耐温度为60℃。
21.PVC电绝缘料配方2
配方（质量份）：PVC 100；DOP 27.5；52%氯化石蜡27.5；电气级陶土10；碱式碳酸铅6.0；硬脂酸钙1.0；双酚A 0.25。
性能：邵氏硬度为89，拉伸强度为20MPa，断裂伸长率为420%，拉伸强度保持率为104%，伸长保持率为100%，电线能耐温度为60℃。
22.PVC电绝缘料配方3
配方（质量份）：PVC 100；DIDP 55；电气级陶土10；三碱式硫酸铅6；硬脂酸钙1；双酚A 0.25。
性能：邵氏硬度为83，拉伸强度为17.2MPa，断裂伸长率为390%，拉伸强度保持率为104%，伸长保持率为117%，电线能耐温度为90℃。
23.PVC电绝缘料配方4
配方（质量份）：PVC 100；DIDP 45；42%氯化石蜡15；电气级陶土10；三碱式硫酸铅6；硬脂酸钙1；双酚A 0.25。
性能：邵氏硬度为83，拉伸强度为16.8MPa，断裂伸长率为310%，拉伸强度保持率为100%，伸长保持率为113%，电线能耐温度为90℃。
24.PVC电绝缘料配方5
配方（质量份）：PVC 100；DIDP 40；52%氯化石蜡22；电气级陶土10；三碱式硫酸铅6；硬脂酸钙1；双酚A 0.25。
性能：邵氏硬度为85，拉伸强度为18.3MPa，断裂伸长率为340%，拉伸强度保持率为99%，伸长保持率为109%，电线能耐温度为90℃。
25.PVC电绝缘料配方6
配方（质量份）：PVC 100；季戊四醇辛酸丁酸酯55；二碱式邻苯二甲酸铅6；硬脂酸钙1；双酚A 0.25。
性能：邵氏硬度为83，拉伸强度为17.7MPa，断裂伸长率为320%，拉伸强度保持率为106%，伸长保持率为103%，电线能耐温度为105℃。
26.PVC电绝缘料配方7
配方（质量份）：PVC 100；季戊四醇辛酸丁酸酯49；42%氯化石蜡12；二碱式邻苯二甲酸铅6；硬脂酸钙1；双酚A 0.25。
性能：邵氏硬度为84，拉伸强度为17.5MPa，断裂伸长率为350%，拉伸强度保持率为102%，伸长保持率为94%，电线能耐温度为105℃。
27.PVC电绝缘料配方8
配方（质量份）：PVC 100；季戊四醇辛酸丁酸酯45；52%氯化石蜡20；二碱式邻苯二甲酸铅6；硬脂酸钙1；双酚A 0.25。
性能：邵氏硬度为85，拉伸强度为17.7MPa，断裂伸长率为380%，拉伸强度保持率为112%，伸长保持率为95%，电线能耐温度为105℃。
28.PVC电线电缆配方1（600V用）
配方（质量份）：PVC（p=1300）100；DOP 40；氯化石蜡（含氯量40%）12；环氧大豆油2；三碱式硫酸铅5.0；二碱式硬脂酸铅1.0；黏土10；重质碳酸钙10。
29.PVC电线电缆配方2（600V用）
配方（质量份）：PVC（p=1300）100；DOP 50；三碱式硫酸铅2；硬脂酸钡1.0；黏土10。
30.屏蔽用半导电聚氯乙烯塑料配方
配方（质量份）：PVC 100；增塑剂30～35；二碱式苯二甲酸铅4～6；硬脂酸钙2～4；乙炔炭黑50～80。
相关性能：体积电阻率为1×103Ω·cm，拉伸强度为17.9～19.7MPa，断裂伸长率为100%～150%。
31.80℃环保PVC电缆料配方
配方（质量份）：PVC（WS-1300）100；偏苯三酸三辛酯35；邻苯二甲酸二异癸酯15；环氧大豆油5；碳酸钙35；钙/锌稳定剂5.0；煅烧陶土10；聚乙烯蜡1.0；二氧化钛0.5。
性能：拉伸强度为23.88MPa，断裂伸长率为327.6%，80℃体积电阻率为5×1011Ω·cm，介电强度为25MV/m，热变形为15%，200℃热稳定时间为120.5min。
有关塑料制品配方与制备手册的文章
- 详细阅读
-
纺丝成型设备及工艺简介详细阅读
纺丝成型工艺及设备是合成纤维生产过程中的关键环节。纺丝成型设备包括熔体输送管道、计量泵、喷丝头组件及保温箱体部件等。保温箱中有载热体加热，使通入计量泵、纺丝组件中的熔体在纺丝温度下完成喷丝成型。(二)计量泵计量泵又称纺丝泵，一般采用结构简单的齿轮泵。根据纺丝速度及所纺丝条的品种来确定泵供量后，应通过计算来确定计量泵的公称流量和转速。......
2023-06-16
-
制作成型工艺：叶片及弧形梁连接片详细阅读
直沽桥叶片最初的设计方案是由钢叶片以及叶片骨架构成。图3-58直沽桥叶片构造树脂叶片结构包括：树脂叶片、弧形梁、精轧螺纹钢体系等，弧形梁的制作是树脂叶片结构制作的关键环节。弧形梁位于每一组拱肋（三条拱）靠两侧的拱肋之间，起到横向传力的作用，因此保证其制作安装的精度非常重要。图3-60弧形梁固定在安装胎架上4）弧形梁焊接时线形、截面扭转的控制措施在组焊胎架上放置出弧形梁的理论线形，用以检测拱肋焊后线形。......
2023-07-01
-
板材生产综合成型工艺探究详细阅读
几种常用板（片）材的成型温度见表6-1。三辊压光机是板（片）材冷却、压光、定厚度的重要设备，其工艺性能直接决定产品平整度和光亮度。为了使板材缓慢冷却，防止因内应力造成板材翘曲变形，三辊压光机的三个辊筒加热是关键。模唇厚度并不等于板材厚度，这是由于熔料离模膨胀、牵引拉伸和冷却收缩，使厚度发生变化。一般模唇厚度要大于板材厚度的10%～20%。如果板材厚度达不到要求，可调节口模温度，也可调节阻力块和口模间隙。......
2023-06-15
- 详细阅读
-
聚氯乙烯纤维编织增强软管的挤出成型详细阅读
聚氯乙烯纤维编织增强软管与普通PVC软管基本相同，不同之处是原料中加入了一定比例的增塑剂、稳定剂、润滑剂和其他一些辅料成分。成型设备 聚氯乙烯纤维编织增强软管成型设备如图8-20所示。6）聚氯乙烯纤维编织增强软管的性能。聚氯乙烯纤维编织增强软管成型操作注意事项1）第二台挤出机较第一台挤出机挤塑成型的速度应有一定的递增，使管坯在运行中保持一定的张力。......
2023-06-15
-
塑料成型工艺性能分析详细阅读
塑料成型工艺性能是塑料在成型加工过程中表现出来的特有性质。当塑料的流动性差时，在注射成型过程中，就不易充满型腔而造成缺料。塑料的流动性有统一的测定与表征方法。塑件成型后由成型温度冷却至室温时会产生收缩，这是主要的成型收缩因素。成型时的注射压力高，塑料的弹性恢复大，则收缩小。常用热塑性塑料、热固性塑料的收缩率，见表23和表24。......
2023-06-30
- 详细阅读
相关推荐
