燃烧室为气缸盖与活塞到达上止点后其顶部包围的空间,其形状会影响发动机的输出功率和热效率。
1.燃烧室设计条件
汽油机为预混合燃烧类型,加快燃烧速度就能获得更佳的发动机性能。为了能获得急速燃烧效果,燃烧室、进气口和进气门等形状设计上多种多样。
汽油机的燃烧室设计为,与火花塞的位置协调缩短火焰传播距离(或燃烧时间),在压缩过程末期活塞与气缸盖之间形成夹缝(挤压区域),在此夹缝中的气体在局部压力上升作用下高速喷出,并在燃烧室内产生强气体湍流。但是,过大的湍流会导致通过燃烧室壁面的过度热传递和产生异常噪声,因此应避免过大湍流的产生。另外,燃烧室内应没有容易升温的凸起部分,以免燃烧室早期点火,并且为了不因废气温度的上升发生爆燃,在设计上应具有废气降温措施。
在进气系统的形状设计上,为了加快燃烧速度以获得急速燃烧效果,采用螺旋形端口设计或屏蔽进气端口设计等,在燃烧室内产生湍流(涡流)。因急速燃烧会在瞬间进行,随发动机高速运行可以获得高输出功率,并能抑制爆燃的发生,所以高压缩比也是可能的。
进气门和排气门的面积应尽可能大,以降低空气的流动损失,冷却面积应尽可能小,以减少通过燃烧室壁面的冷却损失,进而提高热效率。
汽油机在燃烧室的设计上所要考虑的事项有:
①火焰传播距离要短。
②没有容易升温的凸起部。
③有废气降温措施。
④燃烧室内应产生涡流。
⑤进气门和排气门面积要大,以降低气体流动阻力。
⑥冷却面积(或A/V比)要小。
2.燃烧室的种类
目前大部分点燃式发动机主要采用顶置(OHV、OHC、DOHC等)式。顶置式发动机的进气门和排气门都设置在燃烧室上部(气缸盖)。这种结构虽然存在气门机构较复杂的缺点,但燃烧室紧凑,进气门面积大,可以提高充气效率,并提高压缩比,进而获得良好热效率的优点。图5-12所示为燃烧室的形状。
(1)楔形燃烧室 楔形燃烧室因能在压缩过程获得强涡流,所要求的辛烷值低,可以做到高压缩比。虽然不能做到大型气门,但在气缸盖倾斜面上配置有进气门和排气门,空气流动良好,火花塞配置较容易。但是因气门倾斜度大,进气歧管和排气歧管门处在气缸盖的相同侧,因此直列式发动机有气门机构配置困难的缺点。气缸内径/行程比较小的短行程V形发动机多采用此类型。

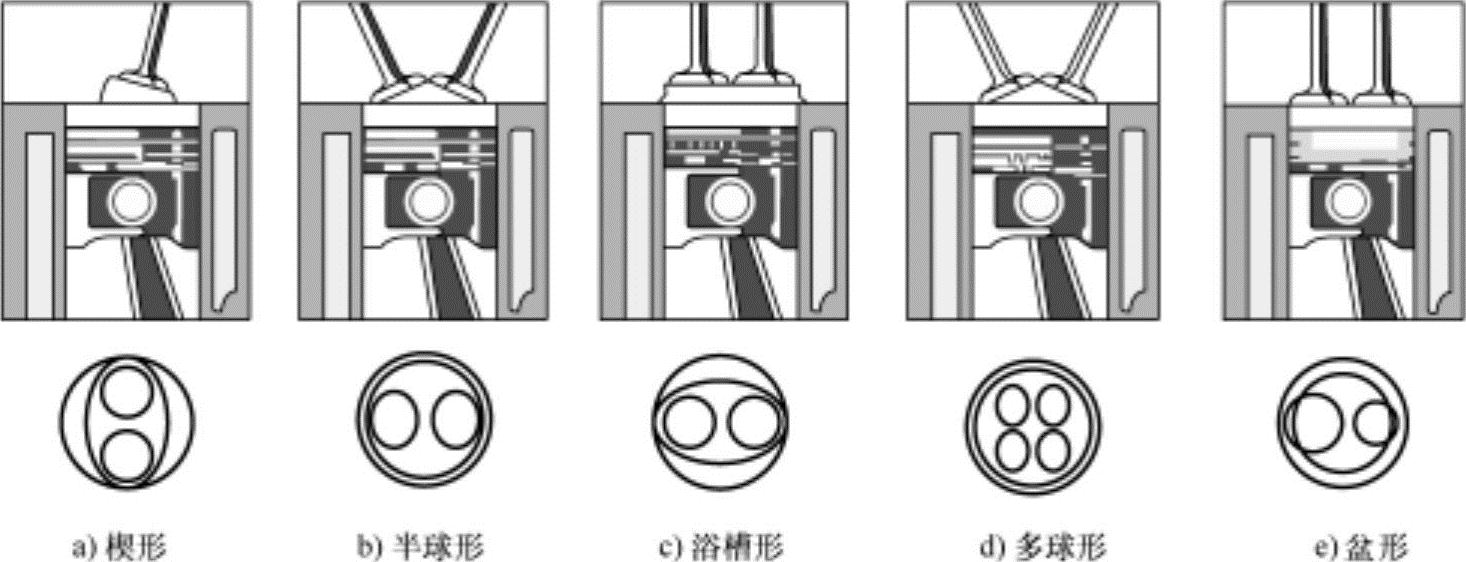

图5-12 汽油机燃烧室的形状
(2)半球形燃烧室 半球形燃烧室表面积小,可以在中间配置火花塞,火焰传播距离也小,被传为燃烧效率最佳。尤其是,可以配置大型气门,进气和排气口形状圆滑,可以期待获得高性能。但是,压缩时不能获得涡流,需要高辛烷值燃料。在韩国生产的小型汽油机多采用此类型。
(3)浴槽形燃烧室 浴槽形燃烧室有点类似西方浴缸的形状,顶杆和摇臂式OHV(顶置气门)型发动机多采用此类型。此类型具有能获得空气涡流、对辛烷值的要求不高、火花塞配置容易等优点。但因气门大小受到限制,进气、排气系统曲率半径也小,因而不能期待高性能。此类型介于楔形与半球形特性之间。
(4)多球形燃烧室 此类型气缸盖的形状有一个以上球形,这是为了获得流动形态较复杂的挤压领域而设计的。燃烧室内部挤压领域(夹缝)越多,在活塞上升期间从夹缝中挤压喷出的空气越多,混合气搅拌就会更加充分,因而可以提高燃烧速度,进而提高燃烧效率。
(5)盆形燃烧室 盆形燃烧室仅适用在DOHC(双顶置凸轮轴)类型发动机上,因A/V(燃烧室表面积/燃烧室容积)小,又是平面结构,具有容易制造和挤压领域较多的特性。4个气门结构可比2个气门结构获得更大的气门面积。
